3.3.1 Montagefüße anbringen

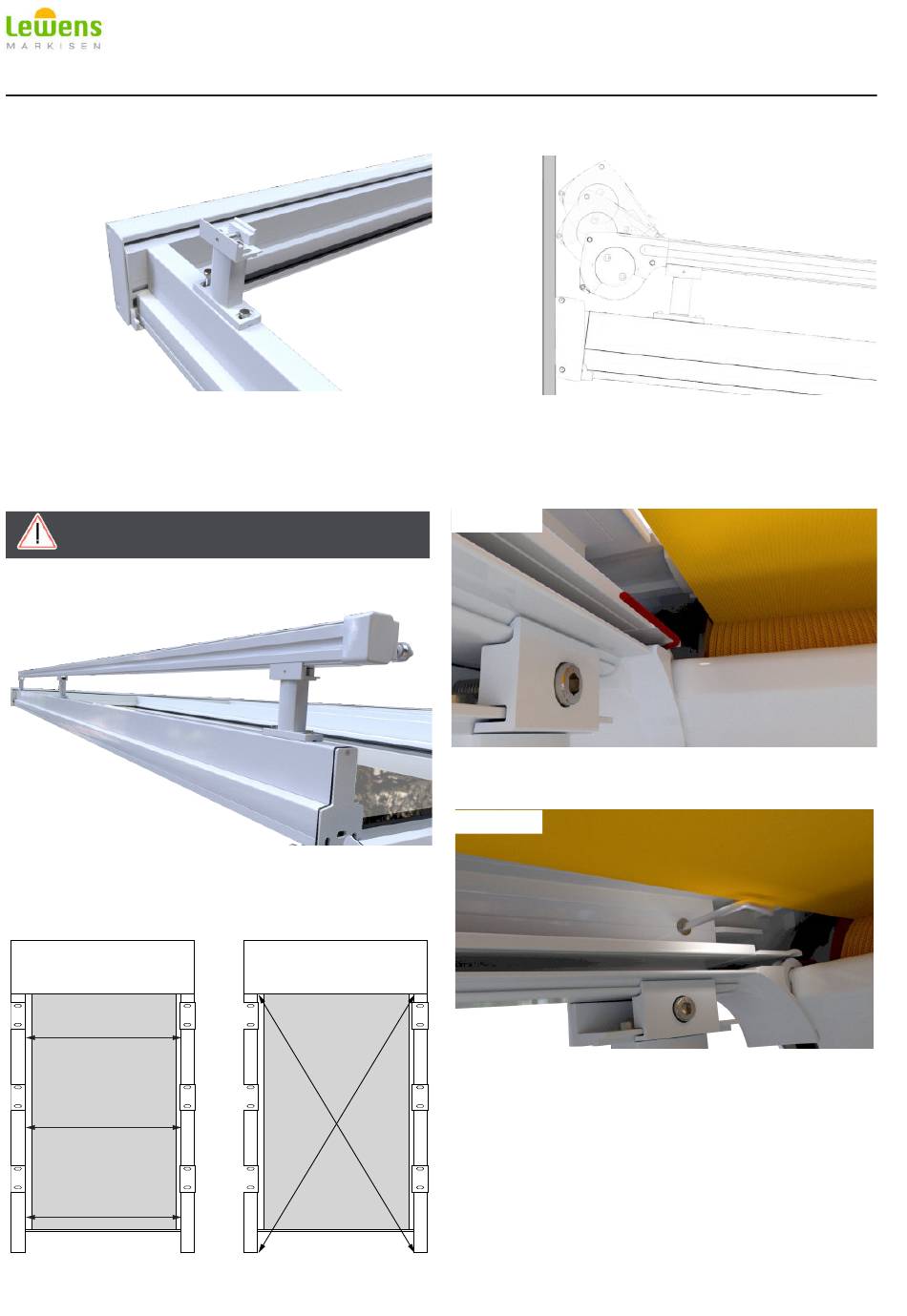

Abb. 4.
Zeichnen Sie die Position der Montagefüße an.
Entsprechende Maße entnehmen Sie Abb. 1.
Richten Sie alle Montagefüße beider Führungsschienen
fluchtend aus!
Achtung! Beachten Sie den nötigen Montage-
abstand von 5cm zur Wand (siehe Abb.1)

3.3.2 Montage der Schienen

Abb. 5.
Legen Sie die Führungsschienen nun auf die zuvor mon-
tierten Montagefüße mit Schienenhalter auf.
Abb. 6.
= +/- 3 mm
= +/- 3 mm
= +/- 3 mm
Prüfen Sie vor dem Ausfahren der Wintergartenbeschat-
tung die diagonalen Maße und die Parallelität.
3.3.3 Gehäuse einhängen
Abb. 7.
Bringen Sie das Gehäuse von oben mit einer Drehbewe-
gung in die Schienen ein.
Hierzu ist es notwendig den in Abb. 1 angegebenen
Abstand zur Wand einzuhalten!
Abb. 8.
Vermeiden Sie bei der Montage der Schienen das Zug-
band einzuklemmen.
Abb. 9.
= +/- 3 mm
Sichern Sie die Führungsschienen von innen mit der
Sicherungsschraube.
6
