Abschließende Arbeiten - Lewens Capri Montageanleitung

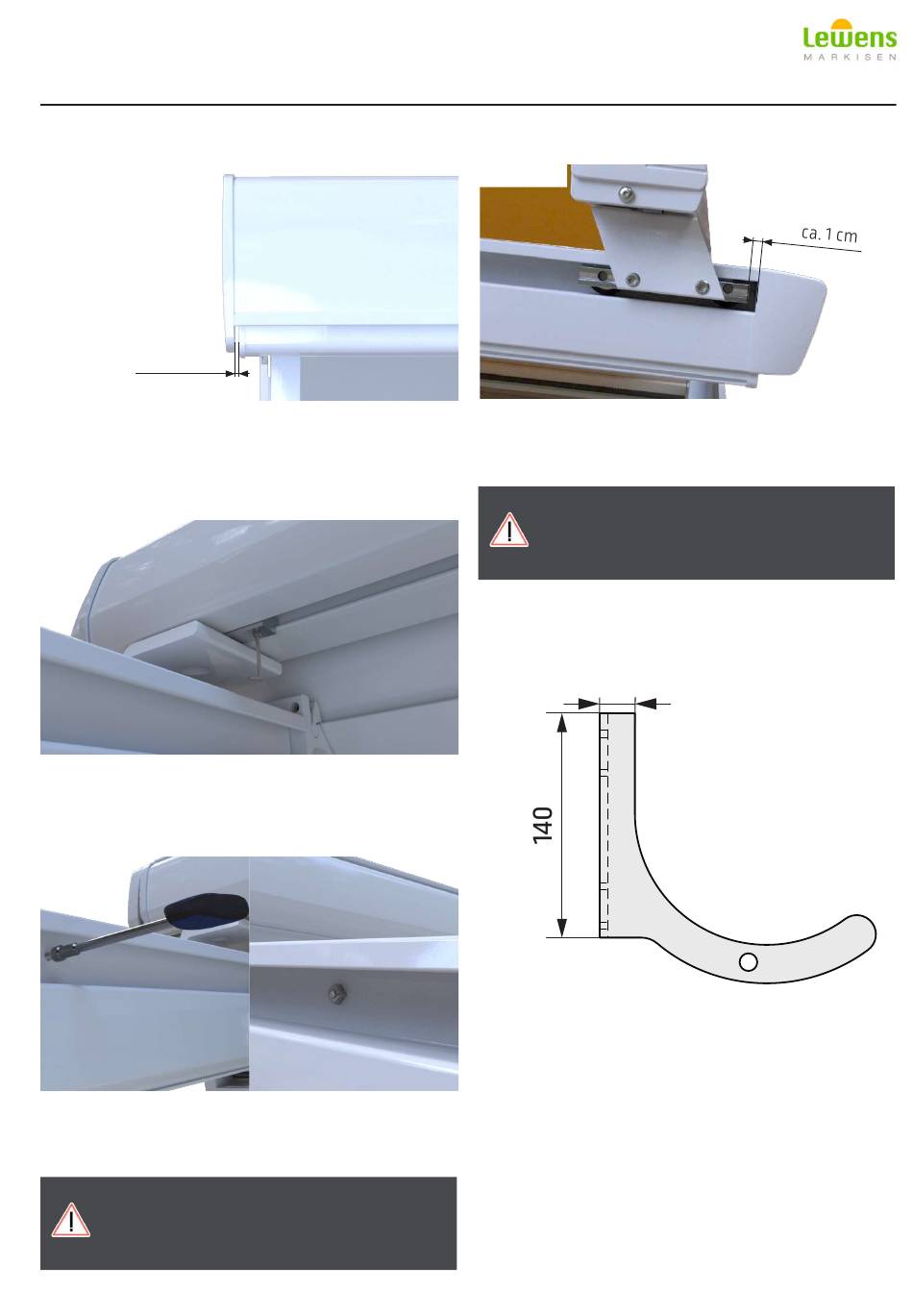

Richten Sie das Ausfallpro昀椀l zum Gehäusepro昀椀l aus.
Abb. 16.
ca. 1 cm
Fahren Sie die Anlage ein und prüfen Sie, ob das Spalt-
maß auf beiden Seiten gleich ist
Bei einer Neuausrichtung muss das Ausfallpro昀椀l erneut
bis an die Sicherungsschraube gefahren werden.
Abb. 17.
Nach dem Ausrichten des Ausfallpro昀椀ls muss an der lin-
ken Führungsschiene
(siehe Innenseite von unten)
fallpro昀椀lhalter mit einer Innensechskantschraube (Gr.3)
gegen verrutschen gesichert werden.
Abb. 18.
Demontieren Sie die Sicherungsschrauben an beiden
Führungsschienen unter Zuhilfenahme eines 10mm
Steckschlüssels.
ACHTUNG! Das Ausfallpro昀椀l muss für die
Demontage der beiden Sicherungsschrauben
(je Führungsschiene 1x)
tung gefahren werden.
.
(Pro昀椀l vermitteln)
der Aus-
ca. 10 cm in Gehäuserich-
3.6. Abschließende Arbeiten
Abb. 19.
Fahren Sie das Ausfallpro昀椀l bis zur Umlenkrolle vor
und prüfen Sie das Spaltmaß zwischen Laufwagen und
Umlenkrolle .
(ca. 1 cm)
ACHTUNG! Kontrollieren Sie vor dem ersten
Ausfahren der Anlage, dass die Sicherungs-
schrauben der Laufwagen auf beiden Seiten
der Führungsschienen demontiert sind.
Option Wandhalter
3.7.
Abb. 20.
