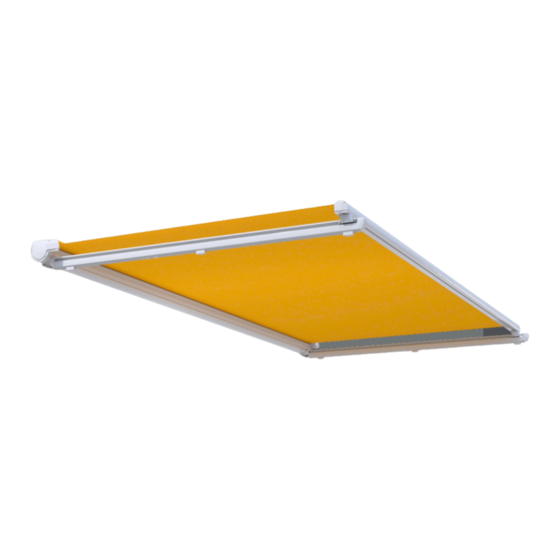

Montageanleitung C a p r i Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Art.-Nr.: 1000207...
Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Wintergartenbeschattung an den neuen Besitzer weitergereicht werden. Inhalt Allgemeines ............................... 3 1.1.
Die Komponenten dieser Wintergartenbeschattung entsprechen den derzeit geltenden Anforderungen und Regeln der Technik. Montage Änderungen an der Konstruktion sind nur mit Zustim- mung der Lewens Sonnenschutz Systeme GmbH & Co. KG erlaubt. Montageschritte 1.2. Quali昀椀kation des Montageunternehmens Um eine reibungslose Funktion der Wintergar- •...
Abb. 3. Beachten Sie beim Aufsetzen die Gehäuseseite (1). Achtung! Ab bestimmten Breiten oder Ausfäl- len ist die Montage einer Tuchstütze erforder- lich! Abb. 6. Pos. 1 Schienenhalter Pos. 2 Seitenbefestigung (Wand) Pos. 3 Seitenbefestigung Pos. 4 Montagefüße inkl. Schienenhalter Pos. 5 Wandhalter Gehäuse 3.3.
3.4. Gehäuse einhängen 3.5. Ausfallpro昀椀l befestigen Abb. 9. Abb. 12. Die Ausfallpro昀椀lhalter werden an beide Führungsschie- Setzen Sie die Wintergartenbeschattung in die Gehäu- nen von LINKS montiert. sehalter ein. Abb. 13. Abb. 10. Fahren Sie das Ausfallpro昀椀l bis zum Laufwagen Achten Sie darauf, dass die Haken der Gehäusehalter (ca. 40cm) vor und drehen die vormontierten Schrauben heraus. richtig in das Pro昀椀l der Beschattung eingreifen! Abb. 14.
3.6. Abschließende Arbeiten Richten Sie das Ausfallpro昀椀l zum Gehäusepro昀椀l aus. Abb. 19. Abb. 16. ca. 1 cm Fahren Sie das Ausfallpro昀椀l bis zur Umlenkrolle vor Fahren Sie die Anlage ein und prüfen Sie, ob das Spalt- und prüfen Sie das Spaltmaß zwischen Laufwagen und maß auf beiden Seiten gleich ist (Pro昀椀l vermitteln) Umlenkrolle (ca.
Seite 8
Abb. 21. Abb. 24. 0° - 15° Neigung Abb. 25. Bestellmaß Abb. 22. Position der Wandhalter auf Montageuntergrund fest- legen, anzeichnen und befestigen. Dann weiter wie Abb. 4 - 5. Abb. 23. Tabelle 1. zu Abb. 25 Breite: Verbinden Sie die Wandhalter und Führungsschienen miteinander, dann weiter wie Abb. 6. min.
Reparaturarbeiten dürfen nur von einem Fachbetrieb Achtung! Der elektrische Anschluss muss von durchgeführt werden. Es dürfen nur Ersatzteile der einem zugelassenen Fachmann VDE-gerecht Lewens Sonnenschutz GmbH eingesetzt werden. durchgeführt werden. Elektrische Leitungen gemäß dem beiliegenden Schaltplan anschlie- 5.1. Austausch des Antriebes ßen.
