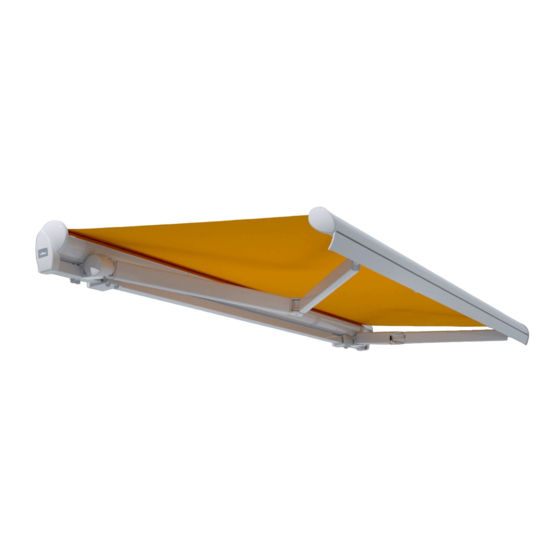

- Seite 1 Montageanleitung F a m i l y Classic / Design Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Art.-Nr.: 1000450...
-
Seite 2: Inhaltsverzeichnis
Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Markise an den neuen Besit- zer weitergereicht werden. Inhalt Allgemeines ............................... 4 1.1. -
Seite 3: Allgemeines
1.3. Befestigung und Hochziehen an Seilen Muss die Markise in einem höheren Bereich mit Hilfe von 1.1. Lieferumfang Seilen hochgezogen werden, so ist die Anlage, • 1 x Markise: Family Classic / Design • aus der Verpackung zu nehmen, (o昀昀en / Regendach / Hülse) • 2 x Abdeckkappe links/rechts •... - Seite 4 Family Classic O昀昀en Regendach Hülse...
- Seite 5 Family Design O昀昀en Regendach Hülse...
-
Seite 6: Anzeichnen Und Befestigen Der Konsolen
Abb. 2. Vor Beginn der Montage ist zu prüfen, ob die bei der Bestellung gemachten Angaben über den Untergrund Kappe Konsole Armhalter zur Befestigung mit dem tatsächlich vorgefundenen Befestigungsuntergrund übereinstimmen. Sollten hier- bei Abweichungen festgestellt werden, welche eine sichere Befestigung beeinträchtigen, so darf die Mon- tage nicht durchgeführt werden. -
Seite 7: Wanddurchführung Für Kabel Bohren
30,0 30,0 30,0 30,0 Jede Konsole ist mit den entsprechenden Befestigungsmitteln zu montieren (Beachten Sie die Verarbeitungsrichtlinien und Auszugs- kräfte des Dübelherstellers, sowie die Randab- stände des Montageuntergrundes). 30,0 30,0 30,0 30,0 max. 1,5 cm Achtung! genutzten 30,0 30,0 30,0 30,0 Befestigungsmittel dürfen maximal 1,5... -
Seite 8: Neigung Einstellen
3.5. Neigung einstellen Abb. 6. Achtung! Die Arme stehen unter hoher Feder- spannung, Verletzungsgefahr! Abb. 9. Richten Sie die Markise mittig aus. Abb. 7. Abb. 10. Schrauben Sie die Sechskantschrauben SW13 (Abb.9 Pos.S) mit U-Scheiben mittels eines Ring- / Maulschlüssels fest. Abb. 8. Fahren Sie die Markise aus. Das Heben und Senken des Ausfallpro昀椀ls und die Nei- Bringen Sie die Abdeckkappen der Befestigungsschrauben gungseinstellung erfolgt am Armhalter (Abb.9 Pos.2). -
Seite 9: Ausfallpro昀椀L Einstellen
Abb. 12. Abb. 15. Dann können Sie an der Schraube (Abb.9 Pos.3) mittels Prüfen Sie mit einer Wasserwaage den waagerechten des Innensechskantschlüssels (Gr. 8) die Neigung einstel- Sitz des Ausfallpro昀椀ls. len. Damit bei Regen eine Ansammlung von Wasser Achtung! Markisenarm durch leichtes Anheben (Wassersackbilddung) im Markisentuch ver- hindert wird, ist es notwendig, bei vollständig entlasten! ausgefahrener Markise ein Gefälle von mehr als 14°... -
Seite 10: Gehäusekappen Anbringen
Abb. 17. 3.7. Gehäusekappen anbringen Abb. 19. Lösen Sie die Innensechskantschraube (Abb.16 Pos.3.1) an jedem Ausfallpro昀椀lhalter. Schieben Sie die Gehäusekappen beider Seiten von vor- ne auf. Spreizen Sie den Klemmbügel (Abb.16 Pos.3.2) leicht auf. Abb. 20. Achtung! Innensechskantschraube nicht ganz herausdrehen! Die Einstellung sollte an beiden Ausfallpro昀椀lhaltern gleichmäßig erfolgen. Abb. 18. Sichern Sie die Kappe mit den 2 Schrauben. Verstellen Sie den Halter (Abb.16 Pos.3.3) am Bogen (Abb.15 Pos.3) um die entsprechenden Rasterstufen. -
Seite 11: Elektroinstallation Ausführen
(Nur bei Motorantrieb) Reparaturarbeiten dürfen nur von einem Fachbetrieb Achtung! Der elektrische Anschluss muss von durchgeführt werden. Es dürfen nur Ersatzteile der einem zugelassenen Fachmann VDE-gerecht Lewens Sonnenschutz GmbH eingesetzt werden. durchgeführt werden. 4.1. Austausch des Antriebes Elektrische Leitungen gemäß beiliegendem Schaltplan Um eine Reparatur an einem defekten Antrieb vorneh- men zu können, muss die Markise mittels eines Gurtes... - Seite 12 Der Nutzer ist umfassend von der Montage昀椀rma hin- Bei unvollständigen oder nicht ausgefüllten Protokollen sichtlich der Bedienungs-, Sicherheits- und Nutzungs- wird die Markise in die Windwiderstandsklasse 0 einge- hinweise aufzuklären. Dem Kunden ist auf dem Überga- stuft. beprotokoll die tatsächliche Windwiderstandsklasse, die nach der Montage erreicht wurde, zu dokumentieren.
- Seite 13 Explosionsdarstellung Family Classic Regendach 15.3 15.6 12.2 41 8 15.3 15.5 15.6 41.1 Explosionsdarstellung Family Classic Hülse 15.3 9 10 15.6 12.2 11 41.1 15.3 15.5 12.2 15.6 20 22...
- Seite 14 Explosionsdarstellung Family Design O昀昀en 15.3 15.2 15.3 13.2 14.1 15.2...
- Seite 15 Explosionsdarstellung Family Design Regendach 15.4 15.5 12.2 12.2 41 8 15.4 13.2 15.3 15.5 14.1 41.1 Explosionsdarstellung Family Design Hülse 15.4 9 10 12 12.2 15.5 11.1 15.4 13.2 15.3 12.2 15.5 20 22 14.1...
- Seite 16 Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Montage Family Classic / Design, Technische Änderungen vorbehalten. Stand 03.2021 , Rev.0001 Art.-Nr.: 1000450...
