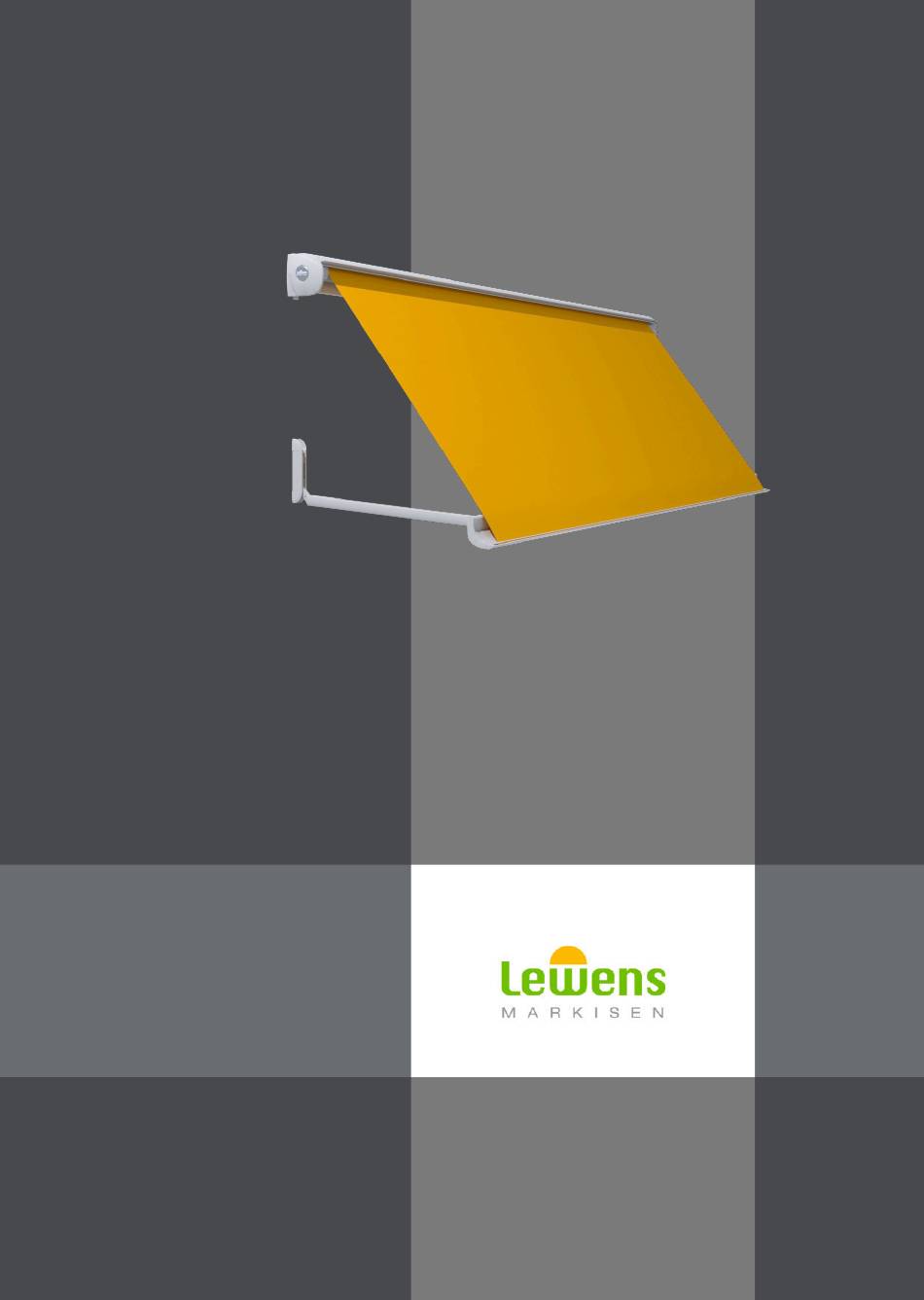

Montageanleitung
Micro
100
1
Art.-Nr.: 1000288

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lewens Micro 100

Inhaltszusammenfassung für Lewens Micro 100

  • Seite 1 Montageanleitung Micro Art.-Nr.: 1000288...

  • Seite 2: Inhaltsverzeichnis

    Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Markise an den neuen Besit- zer weitergereicht werden. Inhalt Allgemeines ............................... 3 1.1.

  • Seite 3: Allgemeines

    Anforderungen und Regeln der Technik. Um eine reibungslose Funktion der Markise Änderungen an der Konstruktion sind nur mit Zustim- sicherzustellen ist es unbedingt erforderlich mung der Lewens Sonnenschutz Systeme GmbH & Co. die horizontalen und diagonalen Maße genau KG erlaubt. einzuhalten.

  • Seite 4: Anzeichnen Und Befestigen Der Konsolen

    3.2. Anzeichnen und Befestigen der Konsolen Abb. 3. Abb. 1. Zeichnen Sie die Position der Konsolen auf Montage- untergrund an und bohren Sie entsprechend. Die Wand- konsole-„LINKS“ und Wandkonsole-„RECHTS“ müssen an Hinweis: Die Markise wird grundsätzlich mit fol- den Innenseiten der Seitenbleche montiert werden. genden Konsolenanzahlen geliefert.

  • Seite 5: Kabeldurchführung Für Elektrische Zulei-Abb. 7. Tung Bohren

    3.3. Kabeldurchführung für elektrische Zulei- Abb. 7. tung bohren (Nur bei Motorantrieb) Bohren Sie eine ca. 10 mm Bohrung für die elektrische Zuleitung an der Seite durch die Wand, an der bei der Markise das Elektrokabel austritt. Achtung! Die Zuleitung für den Motorantrieb ist VDE-gerecht vorzubereiten! 3.4.

  • Seite 6: Armhalter Anzeichnen Und Befestigen

    Abb. 10. 3.7. Armhalter anzeichnen und befestigen Hinweis: Soll die Markise im Fensterrahmen oder der Laibung montiert werden, sind für die Montage der Arme Seitenwinkel erforderlich. Abb. 13. Fallarme am Ausfallprofil ansetzen Abb. 11. Das untere Schraubenloch der Armhalter auf Montage- untergrund anzeichnen. Abb. 14. Die im Ausfall befindlichen Druckplatten unterhalb jedes Arms schieben und mittels der zuvor entfernten Innen- sechskantschrauben an der Druckplatte befestigen.

  • Seite 7: Elektroinstallation Ausführen

    Reparatur der Markise Reparaturarbeiten dürfen nur von einem Fachbetrieb durchgeführt werden. Es dürfen nur Ersatzteile der Lewens Sonnenschutz GmbH eingesetzt werden. 5.1. Austausch des Antriebes Um eine Reparatur an einem defekten Antrieb vorneh- men zu können, muss die Markise demontiert werden.
  • Seite 8 Montage Micro 100, Technische Änderungen vorbehalten. Stand 12.2020 , Rev.0001 Art.-Nr.: 1000288...
