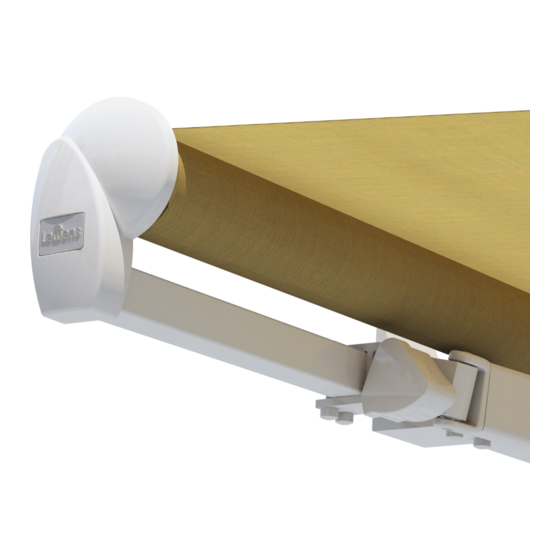

- Seite 1 Montageanleitung Economy Art.-Nr.: 1000452...
-
Seite 2: Inhaltsverzeichnis
Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Markise an den neuen Besit- zer weitergereicht werden. Inhalt Allgemeines ............................... 3 1.1. -
Seite 3: Allgemeines
Anforderungen und Regeln der Technik. Montageschritte Änderungen an der Konstruktion sind nur mit Zustim- Um eine reibungslose Funktion der Markise mung der Lewens Sonnenschutz Systeme GmbH & Co. sicherzustellen ist es unbedingt erforderlich KG erlaubt. die horizontalen und diagonalen Maße genau einzuhalten. -
Seite 4: Anzeichnen Und Befestigen Der Konsolen
18,0 18,0 30,0 30,0 30,0 bei Zwischengrößen das Maß der nächstkleineren Markisenbreite nehmen(z.B.4,38=4,00). bei Sonderarme:jeweils das nächstgrößere Armmaß als Maß nehmen(z.B.3,02=3,50). 18,0 18,0 30,0 30,0 Abb. 1. Konsolentypen: Economy Konsolentypen: Economy 90er 180er 300er 18,0 18,0 18,0 18,0 18,0 30,0 30,0... -
Seite 5: Regenschutzdach Montieren (Extra Bestellung)
18,0 18,0 30,0 30,0 max. 1,5 cm 30,0 30,0 30,0 30,0 Achtung! genutzten Befestigungsmittel 30,0 30,0 30,0 30,0 dürfen maximal 1,5 cm überstehen, da sonst das Tuch auf der Welle beschä- digt werden könn- 30,0 30,0 30,0 30,0 (in cm) 3.3. - Seite 6 Abb. 6. Abb. 9. Legen Sie das Regenschutzdach auf die Universalkonso- Drehen Sie die Gewindestifte (Abb.5 Pos.G) mit Innen- len auf und verschieben die Position der Gewindestifte sechskant in die Vierkantmuttern ein und ziehen sie von entsprechend der Langlöcher in den Universalkonsolen. Hand fest. (Vierkantmuttern werden damit fixiert).
-
Seite 7: Markise Einhängen
Abb. 15. 3.5. Markise einhängen Abb. 12. Bringen Sie die Abdeckkappen der Befestigungsschrauben 3.6. Neigung einstellen Achtung! Die Arme stehen unter hoher Feder- spannung, Verletzungsgefahr! Heben Sie die Markise in das Konsolenmaul und drücken Abb. 16. Sie sie ganz an die Konsole. Abb. 13. Richten Sie die Markise mittig aus. - Seite 8 Abb. 21. An beiden Seiten der Markise sind folgende Arbeiten auszuführen: Abb. 18. Drehen Sie die Schraube gegen den Uhrzeigersinn, die Armstellung nach UNTEN zu verändern. Lösen Sie erst die Klemmschraube des Armhalter (Abb.16 Abb. 22. Pos.S2). Abb. 19. Prüfen Sie mit einer Wasserwaage den waagerechten Sitz des Ausfallprofils.
-
Seite 9: Gehäusekappen Anbringen
3.7. Gehäusekappen anbringen Abb. 23. Fahren Sie die Markise ca 50 cm aus. Stecken Sie die Abdeckkappen beider Seiten von der Sei- te auf. Abb. 24. Sichern Sie die Kappe mit den 2 Schrauben. (bei Nutzung des Regendaches jeweils eine von außen und eine von innen) und bringen Sie die Sticker an. -
Seite 10: Elektroinstallation Ausführen
(Nur bei Motorantrieb) Reparaturarbeiten dürfen nur von einem Fachbetrieb Achtung! Der elektrische Anschluss muss von durchgeführt werden. Es dürfen nur Ersatzteile der einem zugelassenen Fachmann VDE-gerecht Lewens Sonnenschutz GmbH eingesetzt werden. durchgeführt werden. 4.1. Austausch des Antriebes Elektrische Leitungen gemäß beiliegendem Schaltplan Um eine Reparatur an einem defekten Antrieb vorneh- anschließen. - Seite 11 Der Nutzer ist umfassend von der Montagefirma hin- Bei unvollständigen oder nicht ausgefüllten Protokollen sichtlich der Bedienungs-, Sicherheits- und Nutzungs- wird die Markise in die Windwiderstandsklasse 0 einge- hinweise aufzuklären. Dem Kunden ist auf dem Überga- stuft. beprotokoll die tatsächliche Windwiderstandsklasse, die nach der Montage erreicht wurde, zu dokumentieren.
- Seite 12 Montage Economy, Technische Änderungen vorbehalten. Stand 03.2021 , Rev.0001 Art.-Nr.: 1000452...
