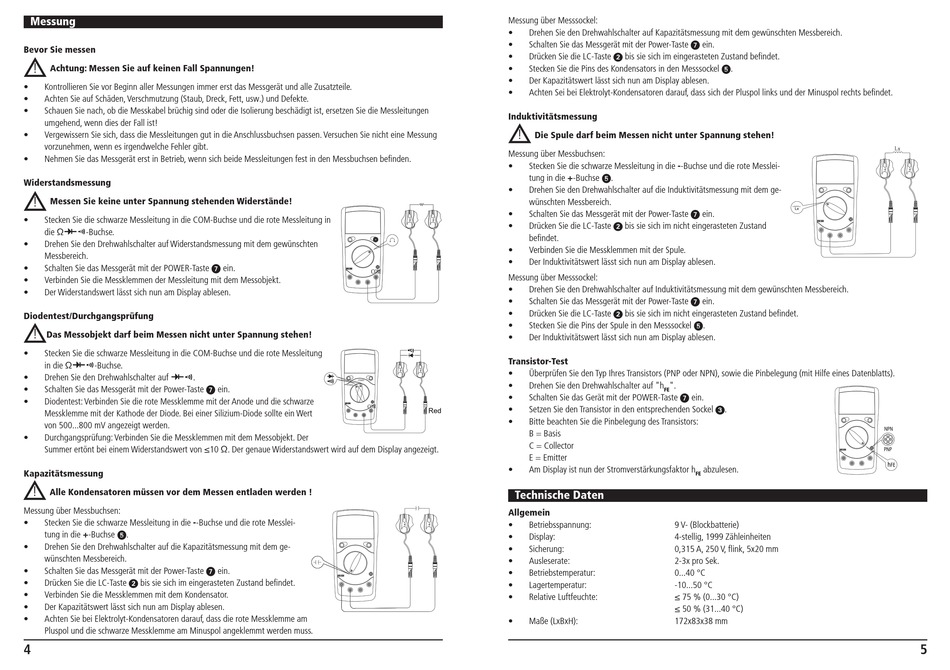

Messung
Bevor Sie messen

!
Achtung: Messen Sie auf keinen Fall Spannungen!
• Kontrollieren Sie vor Beginn aller Messungen immer erst das Messgerät und alle Zusatzteile.

• Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte.
• Schauen Sie nach, ob die Messkabel brüchig sind oder die Isolierung beschädigt ist, ersetzen Sie die Messleitungen
umgehend, wenn dies der Fall ist!
•
Vergewissern Sie sich, dass die Messleitungen gut in die Anschlussbuchsen passen. Versuchen Sie nicht eine Messung

vorzunehmen, wenn es irgendwelche Fehler gibt.
•
Nehmen Sie das Messgerät erst in Betrieb, wenn sich beide Messleitungen fest in den Messbuchsen befinden.
Widerstandsmessung
!
Messen Sie keine unter Spannung stehenden Widerstände!
•
Stecken Sie die schwarze Messleitung in die COM-Buchse und die rote Messleitung in
die Ω -Buchse.
•
Drehen Sie den Drehwahlschalter auf Widerstandsmessung mit dem gewünschten
Messbereich.
•
Schalten Sie das Messgerät mit der POWER-Taste 7 ein.
•
Verbinden Sie die Messklemmen der Messleitung mit dem Messobjekt.
•
Der Widerstandswert lässt sich nun am Display ablesen.

Diodentest/Durchgangsprüfung


!

Das Messobjekt darf beim Messen nicht unter Spannung stehen!

•
Stecken Sie die schwarze Messleitung in die COM-Buchse und die rote Messleitung 
in die Ω -Buchse.
•
Drehen Sie den Drehwahlschalter auf .
•
Schalten Sie das Messgerät mit der Power-Taste 7 ein.
•
Diodentest: Verbinden Sie die rote Messklemme mit der Anode und die schwarze
Messklemme mit der Kathode der Diode. Bei einer Silizium-Diode sollte ein Wert
von 500...800 mV angezeigt werden.
•
Durchgangsprüfung: Verbinden Sie die Messklemmen mit dem Messobjekt. Der

Summer ertönt bei einem Widerstandswert von ≤10 Ω. Der genaue Widerstandswert wird auf dem Display angezeigt.



Kapazitätsmessung
!
Alle Kondensatoren müssen vor dem Messen entladen werden !
Messung über Messbuchsen:
• Stecken Sie die schwarze Messleitung in die --Buchse und die rote Messlei-
tung in die +-Buchse 5.
• Drehen Sie den Drehwahlschalter auf die Kapazitätsmessung mit dem ge-
wünschten Messbereich.
• Schalten Sie das Messgerät mit der Power-Taste 7 ein.
• Drücken Sie die LC-Taste 2 bis sie sich im eingerasteten Zustand befindet.
• Verbinden Sie die Messklemmen mit dem Kondensator.
• Der Kapazitätswert lässt sich nun am Display ablesen.
• Achten Sie bei Elektrolyt-Kondensatoren darauf, dass die rote Messklemme am
Pluspol und die schwarze Messklemme am Minuspol angeklemmt werden muss.
4








Messung über Messsockel:
• Drehen Sie den Drehwahlschalter auf Kapazitätsmessung mit dem gewünschten Messbereich.
• Schalten Sie das Messgerät mit der Power-Taste 7 ein.
• Drücken Sie die LC-Taste 2 bis sie sich im eingerasteten Zustand befindet.
• Stecken Sie die Pins des Kondensators in den Messsockel 5.
• Der Kapazitätswert lässt sich nun am Display ablesen.
• Achten Sei bei Elektrolyt-Kondensatoren darauf, dass sich der Pluspol links und der Minuspol rechts befindet.
Induktivitätsmessung
!
Die Spule darf beim Messen nicht unter Spannung stehen!
Messung über Messbuchsen:
•
Stecken Sie die schwarze Messleitung in die --Buchse und die rote Messlei-
tung in die +-Buchse 5.
•
Drehen Sie den Drehwahlschalter auf die Induktivitätsmessung mit dem ge-
wünschten Messbereich.
•
Schalten Sie das Messgerät mit der Power-Taste 7 ein.
•
Drücken Sie die LC-Taste 2 bis sie sich im nicht eingerasteten Zustand
befindet.

•
Verbinden Sie die Messklemmen mit der Spule.
•
Der Induktivitätswert lässt sich nun am Display ablesen.
Messung über Messsockel:

•
Drehen Sie den Drehwahlschalter auf Induktivitätsmessung mit dem gewünschten Messbereich.
•
 Schalten Sie das Messgerät mit der Power-Taste 7 ein.

•
Drücken Sie die LC-Taste 2 bis sie sich im nicht eingerasteten Zustand befindet.
•
Stecken Sie die Pins der Spule in den Messsockel 5.
•
Der Induktivitätswert lässt sich nun am Display ablesen.
Transistor-Test
•
Überprüfen Sie den Typ Ihres Transistors (PNP oder NPN), sowie die Pinbelegung (mit Hilfe eines Datenblatts).
• Drehen Sie den Drehwahlschalter auf "h ".
FE
• Schalten Sie das Gerät mit der POWER-Taste 7 ein.
• Setzen Sie den Transistor in den entsprechenden Sockel 3.
• Bitte beachten Sie die Pinbelegung des Transistors:
B = Basis
C = Collector
E = Emitter
• Am Display ist nun der Stromverstärkungsfaktor h

Technische Daten

Allgemein
• Betriebsspannung: 9 V- (Blockbatterie)
• Display: 4-stellig, 1999 Zähleinheiten
• Sicherung: 0,315 A, 250 V, flink, 5x20 mm

• Ausleserate: 2-3x pro Sek.
• Betriebstemperatur: 0...40 °C
• Lagertemperatur: -10...50 °C
•
Relative Luftfeuchte: ≤ 75 % (0...30 °C)
≤ 50 % (31...40 °C)

•
Maße (LxBxH): 172x83x38 mm






(figure 6)







abzulesen.
FE





