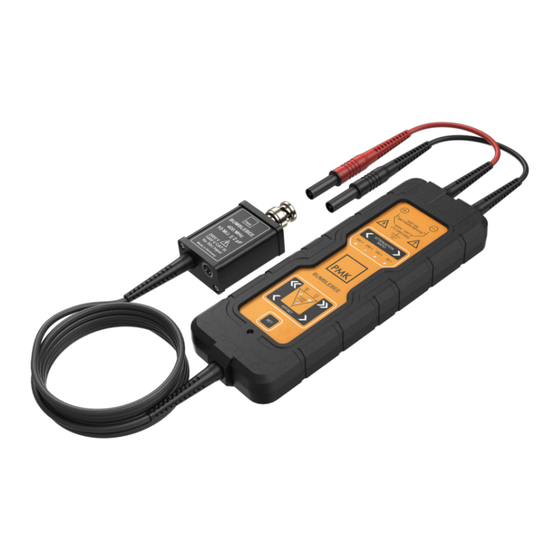

PMK BumbleBee-Serie Bedienungsanleitung
Differentielle hochspannungs-tastköpfe bis 500 mhz, bis ±2000v
Verwandte Anleitungen für PMK BumbleBee-Serie
Inhaltszusammenfassung für PMK BumbleBee-Serie
- Seite 1 DE | EN Probing Solutions. Made in Germany. BumbleBee ® Serie ® BumbleBee Series Differentielle Hochspannungs-Tastköpfe bis 500 MHz, bis ± 2000 V High Voltage Differential Probes up to 500 MHz, up to ± 2000 V Hardware Revision B Bedienungsanleitung | Instruction Manual...
-
Seite 2: Hersteller
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor- malen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. - Seite 3 BumbleBee Rev. B ® IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate- andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie durch hohe Kurzschlussströme oder hohe Leer- gorie...
-
Seite 4: Iec Verschmutzungsgrade
BumbleBee Rev. B ® IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. - Seite 5 BumbleBee Rev. B ® Sicherheitsrichtlinien Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachste- henden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzu- behör darf nur von fachlich qualifiziertem Personal verwendet werden.
- Seite 6 -Serie können über die Bedienelemente am Tastkopf oder per Soft- ® ware ferngesteuert werden. Die "PMK Probe Control" Software ermöglicht es dem Benutzer, die Tastköpfe über einen Computer fernzusteuern, und bietet dem Benutzer eine graphische Benutzer- oberfläche. Die Software steht kostenfrei zur Verfügung und ist im Lieferumfang der PMK-Netzteile PS-02 und PS-03 enthalten, die für die Stromversorgung der Tastköpfe benötigt werden.
-
Seite 7: Elektrische Spezifikationen
BumbleBee Rev. B ® Elektrische Spezifikationen ± 1000 V Artikelnummer ± 2000 V 880-102-501 (2 m) 880-132-501 (2 m) 880-106-501 (6 m) 880-137-501 (7 m) 880-107-501 (7 m) Teilungsfaktoren* 500:1, 250:1, 100:1, 50:1 250:1, 125:1, 50:1, 25:1 (< ± 1 % garantiert) Bandbreite* (-3 dB) Kleinsignal 250:1, 500:1: 400 MHz 250:1, 125:1: 500 MHz... - Seite 8 BumbleBee Rev. B ® Elektrische Spezifikationen Artikelnummer ± 400 V ± 200 V 880-122-501 (2 m) 880-112-501 (2 m) 880-127-501 (7 m) 880-117-501 (7 m) Teilungsfaktoren* 100:1, 50:1, 20:1, 10:1 50:1, 25:1, 10:1, 5:1 (< ± 1 % garantiert) Bandbreite* (-3 dB) Kleinsignal 100:1, 50:1: 500 MHz 50:1, 25:1: 500 MHz (garantiert)
-
Seite 9: Luftfeuchtigkeit
BumbleBee Rev. B ® Umgebungsspezifikationen in Betrieb bis zu 2000 m Einsatzhöhe außer Betrieb bis zu 15000 m in Betrieb 0 °C bis +50 °C Temperaturbereich außer Betrieb -40 °C bis +71 °C 80 % relative Luftfeuchtigkeit für Temperaturen in Betrieb bis zu +31 °C linear fallend bis 40 % bei +50 °C Maximale relative Luftfeuchtigkeit... -
Seite 10: Maximale Eingangsspannung, Beispiel 200V Modell, 5:1 Teiler
BumbleBee Rev. B ® Maximale Eingangsspannung, Beispiel 2000V Modell, 500:1 Teiler +2000V Maximum Input Voltage +2000V | ≤ 2000V CM + Maximum Maximum Differential Input Common Mode Output Offset Voltage (V Input Voltage (V Voltage Range | ≤ 2000V CM + -2000V -2000V Maximum Input Voltage 500:1 Range... -
Seite 11: Allgemeines
BumbleBee Rev. B ® Handhabung ab Firmware v. Allgemeines Stellen Sie die Eingangskopplung des Anzeigegerätes auf 50 Ω bevor Sie den Tastkopf daran anschließen. Nach dem Anschließen der Stromversorgung hören Sie ein kurzes Dreifachsignal des Buzzers und die LEDs der Tastatur leuchten auf. Sie können nun mit ihren Messungen beginnen oder Teilungsstufe und Offsetkorrektur einstellen. -
Seite 12: Tastatur-Layout
Falls nach dem Anschließen von BumbleBee alle Teilerfaktoren LEDs leuchten, ist der Tastkopf ® nicht funktionsfähig. Aktualisieren Sie die Firmware durch die freie PC Software "PMK Firmware Flasher". (*) Werkseitig voreingestellt auf 62,5 mV, 1 V, 100 V veränderbar durch die PC-Software "PMK Probe Control". - Seite 13 BumbleBee Rev. B ® BumbleBee® Tastkopfzubehör Zubehör Das im Lieferumfang mitgelieferte Zubehör ist "hervorgehoben", siehe auch "Lieferum- fang" auf Seite 15. Eine Spannungsversorgung mit Fernsteuermöglichkeiten oder ein Akku für den portablen Betrieb sind optional. 890-880-101 * 890-808-105 10 Pfostenstecker 2-FUSS 0,64 mm (schwarz) 890-880-103 *...
-
Seite 14: Rating Zubehör
BumbleBee Rev. B ® Rating Zubehör Bemessene Artikel-Nummer Artikel Eingangsspannung 890-880-116 4 mm Kupplung w-w (rot) 30 V AC / 60 V DC Paar Federspitzen 4 mm 890-880-106 600 V CAT II (schwarz, rot) 889-09V-PS2 / 889-09V-PS3 Netzteil (2 Kanal / 4 Kanal) 100-240 V AC / 50 - 60 Hz Paar Abgreifklemmen 890-880-113... -
Seite 15: Lieferumfang
BumbleBee Rev. B ® Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht auf Seite 13 "hervorgehoben". Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit getestet. Verwenden Sie ausschließlich originales Zubehör und Netzteil. Artikel-Nummer Artikel Anzahl Tastkopf BumbleBee... -
Seite 16: Optionales Zubehör Und Kalibrierungen
BumbleBee Rev. B ® Bestellinformationen Das Netzteil ist separat zu bestellen. Modelle Artikelnummer Artikel 4x BumbleBee Rev. B, 2 m, ± 2000 V peak ® 880-102-504 (Quad Pack inklusive Netzteil PS03-L) 880-102-501 BumbleBee Rev. B, 2 m, ± 2000 V peak (ohne Netzteil) ®... - Seite 17 BumbleBee Rev. B ® Netzteile Die Pinbelegung der Netzteile unterscheidet sich von anderen Netzteilen. Verwenden Sie ausschließlich originale PMK Netzteile in Verwendung mit PMK Tastköpfen. Artikelnummer Artikel 889-09V-PS2 PS-02 (2 Kanäle mit USB) 889-09V-PS2-L PS-02-L (2 Kanäle mit LAN und USB) 889-09V-PS3 PS-03 (4 Kanäle mit USB)
- Seite 18 BumbleBee Rev. B ® Notizen...
- Seite 35 BumbleBee Rev. B ® Notes...
- Seite 36 Copyright © 2023 PMK - Alle Rechte vorbehalten. Copyright © 2023 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material.
