- Seite 1 Ihr Spezialist für Mess- und Prüfgeräte PHV 4002-3-RO Passiver Hochspannungs-Tastteiler Bedienungsanleitung Distributed by: dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ D-72770 Reutlingen ▪ Tel. +49 7121 / 51 50 50 ▪ Fax +49 7121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de...
-
Seite 2: Hersteller
+49 (0) 6196 5927 - 939 Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop- Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Sicherheitssymbole
Produkt, wenn es nicht mehr verwendet wird, entweder an die Serviceabteilung der PMK Mess- und Kommunikationstechnik GmbH zurück oder tragen Sie selbst Sorge für die separate Sammlung und professionelle Entsorgung von Elektronikschrott. Elektronische Produkte gehören nicht in den Hausmüll. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise PHV4002-3 Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachstehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. Verwenden Sie ausschließlich geerdete Messgeräte. -
Seite 5: Handhabung
Handhabung PHV4002-3 Warnhinweise zur Handhabung eines PHV 4002 Tastkopfes: 1. Bei unsachgemäßem Gebrauch erlöschen alle Garantie- und Produkthaftungsansprüche gegenüber dem Hersteller ! 2. Um Personenschäden und übermässige Abnutzung oder Defekte zu verhindern, halten Sie sich an die zutreffenden internationalen und nationalen Bestimmungen für Messungen an Hochspannungsschaltungen. 3. -
Seite 6: Elektrische Spezifikationen
Spezifikationen PHV4002-3 Spezifikationen, die in der untenstehenden Tabelle nicht als garantiert gekennzeichnet sind, werden als allgemeine Informationen für den Anwender veröffentlicht. Das Messgerät sollte mindestens 20 Minuten in Betrieb und aufgewärmt sein und die Umgebungsbedingungen sollten innerhalb der Spezifikationen des Tastkopfs liegen. -
Seite 7: Maximale Daten Für Nicht-Zerstörerische Impulsspannungen
Spezifikationen PHV4002-3 Maximale Daten für nicht-zerstörerische Impulsspannungen Bei Impulsspannungen stellen Sie sicher, dass die hier dargestellten Werte nicht überschritten werden. PHV 4002-3 DC incl. AC peak vs. Peak Pulse Voltage PHV4002-3 DC incl. AC peak vs. Peak Pulse Voltage DC incl. AC peak [kV] DC incl. -
Seite 8: Elektrische Eigenschaften
Spezifikationen PHV4002-3 Elektrische Eigenschaften Eingangs-Widerstand (System) 100 MΩ ± 1 % Eingangs-Kapazität (System) 3 pF Kompensationsbereich 10 pF - 50 pF Eingangskopplung des Messinstruments 1 MΩ AC / DC Eingangs-Impedanz Typical Input Impedance PHV4002-3 Typical Input Impedance PHV 4002-3 100M Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes verringert, wenn sich die Frequenz... - Seite 9 Spezifikationen PHV4002-3 Hier sehen Sie eine Ansicht des Teilerkopfs und BNC Gehäuses. Maße in Millimeter [inch]. 35 1,38" 6 0,24" 19 0,75" 3,5 0,14"...
-
Seite 10: Überkompensiert
Abgleichverfahren PHV4002-3 LF Abgleich Um den LF Abgleich durchzuführen legen Sie ein Rechtecksignal mit einer Pulsbreite von mindestens 5 ms an den Tastkopf an und stellen Sie am Trimmerkondensator die optimale Rechteckwiedergabe ein. Der Generator sollte mindestens ein 100 Vpp Rechtecksignal erzeugen. Unterkompensiert Optimalwert Überkompensiert... - Seite 11 Abgleichverfahren PHV4002-3 Teilungsabgleich Die Teilungsgenauigkeit der PHV 4002 Tastköpfe kann über den mittleren Trimmer eingestellt werden. Der Abgleichbereich ist größer ± 1 %. Der Generator sollte mindestens 1 kV DC erzeugen. Eine Werkskalibration rückführbar auf DAkkS ist auf Anfrage möglich. NF Abgleich HF Abgleich DC Teilungsabgleich...
-
Seite 12: Lieferumfang

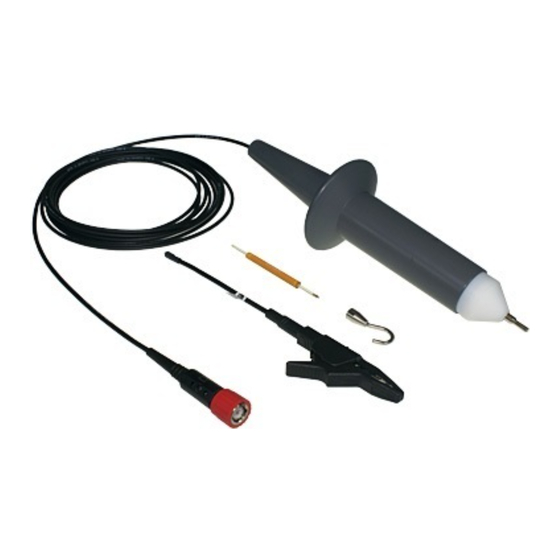

Ihr Spezialist für Mess- und Prüfgeräte Lieferumfang PHV4002-3 Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Artikel Anzahl Bedienungsanleitung...
