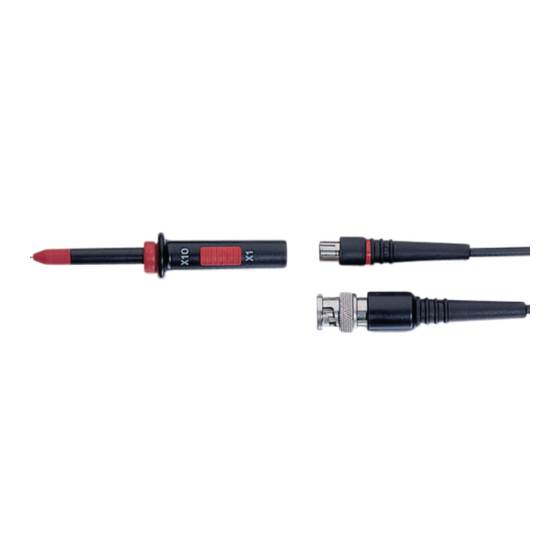

PMK PMT 201A-RO Bedienungsanleitung
Hochohmiger passiver tastteiler
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PMK PMT 201A-RO
Inhaltszusammenfassung für PMK PMT 201A-RO
- Seite 1 PMT 201A-RO Hochohmiger passiver Tastteiler Bedienungsanleitung...
-
Seite 2: Garantie
Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop- Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Konformitätserklärung
Konformitätserklärung PMT201A-RO (EG-Konformitätszeichen) Der Hersteller erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtlinie 2006/95/EG: CEI/IEC 61010-031:2008 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen WEEE/ RoHS Richtlinie (EG-Konformitätszeichen) Dieses elektronische Produkt ist innerhalb der WEEE/RoHS* Kategorieliste als Überwachungs- und... -
Seite 4: Iec Verschmutzungsgrade
IEC Messkategorien PMT201A-RO Definitionen und Beispiele (Abschnitt 6.5.2) Messkategorie I: Definition: Messkategorie I ist für Messungen an Stromkreisen, die nicht direkt mit der Netzversorgung verbunden sind, vorgesehen. Beispiele: Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind, und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise PMT201A-RO Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachstehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. Verwenden Sie ausschließlich geerdete Messgeräte. -
Seite 6: Elektrische Spezifikationen
Spezifikationen PMT201A-RO Spezifikationen, die in der untenstehenden Tabelle als typisch gekennzeichnet sind, können nicht garantiert werden und sind als allgemeine Informationen für den Anwender aufgeführt. Das Messgerät sollte mindestens 20 Minuten in Betrieb und aufgewärmt sein und die Umgebungsbedingungen sollten innerhalb der Spezifikationen des Tastkopfs liegen. - Seite 7 Abgleichverfahren PMT201A-RO HF Abgleich HF muss abgeglichen werden, wenn Sie den Tastkopf das erste mal an Ihr Oszilloskop anschliessen. Der HF Abgleich wird durchgeführt, indem man den Tastkopf an einem Rechteck-Generator mit einer schnellen Anstiegszeit anschließt. Justieren Sie den Trimmer für die optimale Rechteckanzeige. HF Abgleich Optimalwert...
- Seite 8 Tastkopfzubehör PMT201A-RO 890-220-000 890-210-000 972405100 Flexibler Adapter 5,0 auf 4 mm Sicherheits- Flexibler Adapter 5,0 auf 4 mm Sicherheits Krokodilklemme Bananenstecker Bananenstecker schwarz 890-202-000 890-320-000 Flexibler Adapter 5,0 auf 2 mm Federhaken 5,0 Bananenstecker schwarz 890-510-700 Adapter 5,0 auf 0,8 mm Buchse 890-500-13X QFP IC-Clip 13 mm lang bis 0,5 mm pitch...
- Seite 9 Tastkopfzubehör PMT201A-RO 893-250-001 2 Fuß Positionierer 890-450-220 HF Kompensierte Masseleitung 22 cm 891-005-011 5x Feste Spitze 0,8 mm 890-400-015 890-400-000 Masseleitung 15 cm Masseleitung 22cm 018-594-808 018-594-804 891-005-803 Federspitze vergoldet Federspitze vergoldet 5x Federspitze 0,8 mm Form H Form C 890-400-104 Masseleitung 22 cm auf 4 mm Bananenstecker 018-594-810...
- Seite 10 Lieferumfang PMT201A-RO Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Artikel Anzahl 2-Fuß Positionierer Bedienungsanleitung BNC Adapter Federspitze 0,8 mm Feste Spitze 0,8 mm...
-
Seite 11: Wartung
Handhabung PMT201A-RO Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfs ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. vermei- den Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beeinflussen. - Seite 12 PMT201A-RO A25-201-A01 Revision C - Juli 2011...
