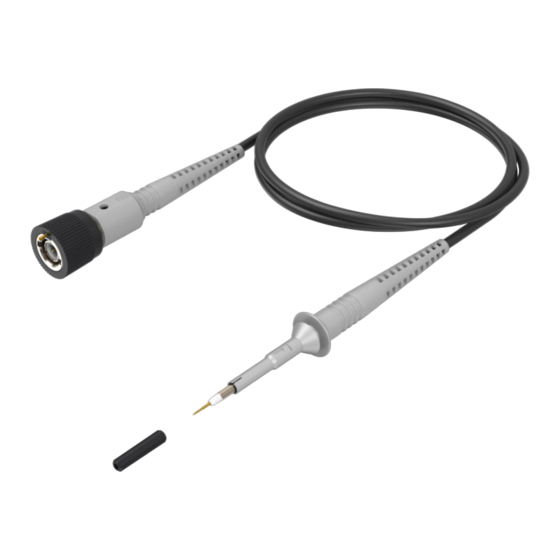

PMK PML Serie Bedienungsanleitung
Hochohmiger passiver tastteiler
Verwandte Anleitungen für PMK PML Serie
Inhaltszusammenfassung für PMK PML Serie
- Seite 1 DE | EN Probing Solutions. Made in Germany. PML SERIE | PML SERIES Hochohmiger passiver Tastteiler High Impedance Passive Probe Bedienungsanleitung | Instruction Manual...
-
Seite 2: Garantie
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop-Zu- behör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemä- ße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt... -
Seite 3: Konformitätserklärung
PML SERIE Konformitätserklärung PMK erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU: CEI/IEC 61010-031:2015 Sicherheitsbestimmungen für elektrische Mess-; Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen WEEE/ RoHS Richtlinie Dieses elektronische Produkt ist innerhalb der WEEE/RoHS Kategorieliste als Überwachungs-... - Seite 4 PML SERIE IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate- andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie durch hohe Kurzschlussströme oder hohe Leer-...
-
Seite 5: Iec Verschmutzungsgrade
PML SERIE IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. -
Seite 6: Sicherheitsrichtlinien
PML SERIE Sicherheitsrichtlinien Person- , Brand- und Produktbeschädigungen vorbeugen. Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach- stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen- dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. -
Seite 7: Über Die Pml-Tastkopfserie
Ein Markenzeichen aller PMK Tastköpfe ist die austauschbare Tastkopfspitze, die auch für die PML Serie erhältlich ist. Die eigentliche Tastkopfspitze ist nur 0,5 mm stark, vergoldet und feder- gelagert. Eine feste, aber stabilere Spitze steht dem Anwender ebenfalls zur Wahl. Die Spitzen können je nach Einsatzzweck einfach ausgetauscht werden (Siehe Seite 17). -
Seite 8: Spezifikationen
PML SERIE Spezifikationen PML 701 / PML 751 / PML 791 / PML 701-RO PML 751-RO PML 791-RO Bestellnummer ohne Read-Out 855-701-000 875-751-000 875-791-000 Bestellnummer mit Read-Out 855-701-00E 875-751-001 875-791-002 Elektrische Spezifikationen Teilungsfaktor (± 2 % bei DC) (¹) 10:1... - Seite 9 PML SERIE PML 211 / PML 311 / PML 711A / PML 712 / PML 713 / PML 721 / PML 211-RO PML 311-RO PML 711A-RO PML 712-RO PML 713-RO PML 721-RO 855-211-000 855-311-000 855-711-A00 855-712-000 855-713-000 855-721-000 855-211-001 855-311-001...
-
Seite 10: Typische Spannungsminderung
PML SERIE Typische Spannungsminderung Beachten Sie, dass sich die maximale bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die auf dieser Seite aufgeführten Kurven gelten für Messzubehör ohne Bemessungsdaten für eine Messkategorie, nicht in CAT II, III, IV (¹) -
Seite 11: Typische Eingangsimpedanz
PML SERIE Typische Eingangsimpedanz Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die auf dieser Seite aufgeführten Kurven gelten für Messzubehör ohne Bemessungsdaten für eine Messkategorie, nicht in CAT II, III, IV (¹) -
Seite 12: Abgleichverfahren
PML SERIE Abgleichverfahren Der Tastkopf kann sowohl für den niederfrequenten Bereich (LF), als auch für den hochfrequen- ten Bereich (HF) abgeglichen werden. Eine Werkskalibration ist jederzeit auf Anfrage möglich. Die Trimmer zum Abgleich sind drucksensitiv und können durch zu hohen Druck be- schädigt werden. - Seite 13 PML SERIE Abgleichverfahren ● HF-Abgleich Der HF-Abgleich muss nicht zwingend erfolgen, wenn Sie den Tastkopf das erste Mal an Ihr Oszil- loskop anschliessen. Wir empfehlen die Verwendung der folgenden Geräte für einen genauen HF-Abgleich: Einen Rechteck-Generator mit einer Anstiegszeit von 700 ps, 50 Ω Durchführungsabschluss und BNC Adapter.
- Seite 14 PML SERIE Tastkopfzubehör Das im Lieferumfang mitgelieferte Zubehör ist hervorgehoben, siehe auch "Lieferumfang" auf Seite 18. 2.5 mm Probe Accessories 891-292-056 891-292-060 891-292-052 Set 5 IC-Kappen Set 5 IC-Kappen Set 5 Isolier-Kappen 0,65mm pitch (blau) 1,0 mm pitch (braun) 2,5 (schwarz)
- Seite 15 PML SERIE 890-450-220 HF kompensierte Masseleitung 22 cm 018-292-007 890-010-912 893-250-001 Trimmstift T Satz Kodierringe 2-Fuß 3 x 4 Farben Positionierer 890-400-015 Masseleitung 15 cm 890-501-500 Set 5 Federspitzen vergoldet 0,5mm 890-400-104 Masseleitung 22 cm auf 890-005-013 891-400-004 4 mm Bananenstecker...
-
Seite 16: Bemessungsdaten Zubehör
PML SERIE Bemessungsdaten Zubehör ● PCB Adapter 2,5 HQ / PCB Adapter 2,5 90° HQ (890-700-017 / 890-700-027) Maximale bemessene Eingangsspannungen, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht für CAT II, III, IV - Verschmutzungsgrad: 2 - Messzubehör ohne Bemessungsdaten für eine Messkategorie: 250 V DC oder AC peak Maximales Pulsrating, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht für... -
Seite 17: Wartung
PML SERIE Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz... - Seite 18 PML SERIE Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht hervorgehoben. Artikel Anzahl Bedienungsanleitung Federspitze vergoldet 0,5 mm (¹) Feste Spitze CuBe 0,5 mm 2-Fuß Positionierer Ground-Blade 2,5 IC-Kappe 2,5 / 0,5 mm Raster; grün IC-Kappe 2,5 / 0,65 mm Raster; blau IC-Kappe 2,5 / 0,8 mm Raster;...
- Seite 35 PML SERIES Notes...
- Seite 36 Copyright © 2020 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
