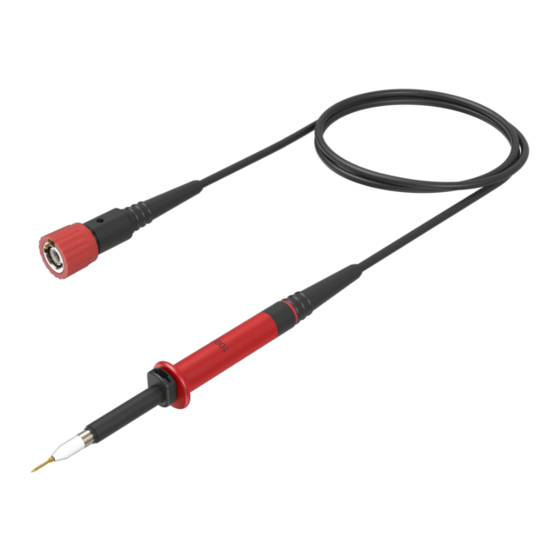

PMK PHV Serie Bedienungsanleitung
Passiver hochspannungs-tastteiler
Verwandte Anleitungen für PMK PHV Serie
Inhaltszusammenfassung für PMK PHV Serie
- Seite 1 DE | EN Probing Solutions. Made in Germany. PHV SERIE | PHV SERIES Passiver Hochspannungs-Tastteiler High Voltage Passive Probe 400 MHz, 1000 V CATII Bedienungsanleitung | Instruction Manual...
-
Seite 2: Hersteller
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop-Zubehör für normalen Ge- brauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. - Seite 3 PHV SERIE Sicherheitsrichtlinien Person- , Brand- und Produktbeschädigungen vorbeugen. Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach- stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen- dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden.
- Seite 4 PHV SERIE IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate- andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie durch hohe Kurzschlussströme oder hohe Leer-...
-
Seite 5: Iec Verschmutzungsgrade
PHV SERIE IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. -
Seite 6: Spezifikationen
PHV SERIE Spezifikationen PHV 1000 PHV 1000-3 PHV 1000-5 PHV 1000 PHV 1000-3 PHV 1000-5 Bestellnummer ohne Read-Out 860-622-B00 860-623-B00 860-625-B00 PHV 1000-RO PHV 1000-3-RO PHV 1000-5-RO Bestellnummer mit Read-Out 860-622-B02 860-623-B02 860-625-B02 PHV 1000-C PHV 1000-3 C PHV 1000-5 C... - Seite 7 PHV SERIE PHV 2000 PHV 2000-3 PHV 2000-5 PHVS 2000 PHVS 2000-3 PHVS 2000-5 PHV 2000 PHV 2000-3 PHV 2000-5 PHVS 2000 PHVS 2000-3 PHVS 2000-5 870-622-A00 870-623-A00 870-625-A00 870-722-A00 870-723-A00 870-725-A00 PHV 2000-RO PHV 2000-3-RO PHV 2000-5-RO PHVS 2000-RO...
-
Seite 8: Typische Spannungsminderung
PHV SERIE Typische Spannungsminderung Beachten Sie, dass sich die maximale bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die auf dieser Seite aufgeführten Kurven gelten für Messzubehör ohne Bemessungsdaten für eine Messkategorie, nicht in CAT II, III, IV (¹) -
Seite 9: Handhabung
PHV SERIE Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz... - Seite 10 PHV SERIE Abgleichverfahren Der Tastkopf kann sowohl für den niederfrequenten Bereich (LF), als auch für den hochfrequen- ten Bereich (HF) abgeglichen werden. Eine Werkskalibration ist jederzeit auf Anfrage möglich. Die Trimmer zum Abgleich sind drucksensitiv und können durch zu hohen Druck be- schädigt werden.
- Seite 11 PHV SERIE Abgleichverfahren ● HF-Abgleich Der HF-Abgleich muss nicht zwingend erfolgen, wenn Sie den Tastkopf das erste Mal an Ihr Oszil- loskop anschliessen. Wir empfehlen die Verwendung der folgenden Geräte für einen genauen HF-Abgleich: Einen Rechteck-Generator mit einer Anstiegszeit von 700 ps, 50 Ω Durchführungsabschluss und BNC Adapter.
-
Seite 12: Tastkopfzubehör
PHV SERIE Tastkopfzubehör Das im Lieferumfang mitgelieferte Zubehör ist hervorgehoben, siehe auch "Lieferumfang" auf Seite 15. 891-005-803 891-005-011 5x Federspitze 0,8 mm 5x Feste Spitze 0,8 mm 018-210-003 BNC Adapter 5,0-L 890-292-006 * 890-321-020 / 890-321-000 * PCB Adapter 5,0-L PCB Adapter 5,0-L Klemmhaken 5.0-L... - Seite 13 PHV SERIE 890-400-015 Masseleitung 15 cm 890-400-102 Masseleitung 22 cm 890-400-000 890-400-002 auf 2 mm Bananenstecker Masseleitung 22 cm leitung 22 cm Masseleitung 30 cm Masseleitung 890-400-104 890-450-220 Masseleitung 22 cm HF kompensierte Masseleitung 22 cm HF kompensierte Masseleitung 22 auf 4 mm Bananenstecker Verwenden Sie die Masseleitung nur für den Anschluss an Masse (Erde).
-
Seite 14: Bemessungsdaten Zubehör
PHV SERIE Bemessungsdaten Zubehör ● PCB Adapter 5,0-L (890-292-006) Maximale bemessene Eingangsspannungen, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht in CAT II, III, IV - Verschmutzungsgrad: 2 - Messzubehör ohne Bemessungsdaten für eine Messkategorie: 2000 V DC oder AC peak Maximales Pulsrating, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht in... -
Seite 15: Lieferumfang
PHV SERIE Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht hervorgehoben. Artikel Anzahl Bedienungsanleitung Federspitze 0,8 mm (¹) Feste Spitze 0,8 mm Isolierkappe 5,0 L Klemmhaken 5,0 L Masseleitung 22 cm Schutzkappe 5,0 L (²) Tastkopf PHV Trimmstift T Bei Lieferung im Koffer zusätzlich:... - Seite 30 PHV SERIES Notes...
- Seite 31 PHV SERIES Notes...
- Seite 32 Copyright © 2020 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
