BumbleBee
®

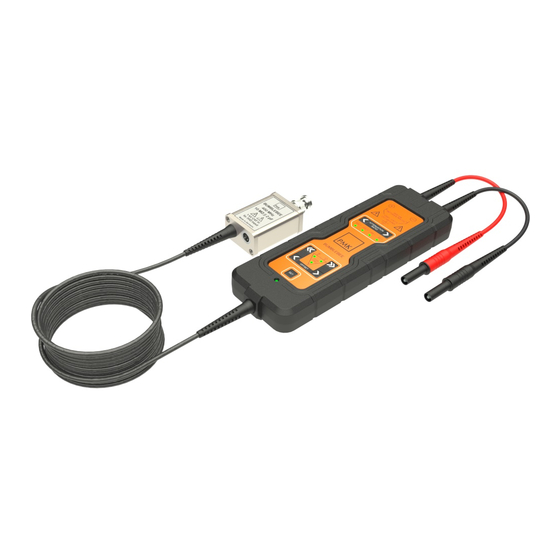

Aktiver Hochspannungs-Differenztastteiler
Bedienungsanleitung
Distributed by:
dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ 72770 Reutlingen ▪ Tel. 07121 / 51 50 50 ▪ Fax 07121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PMK BumbleBee

  • Seite 1 BumbleBee ® Aktiver Hochspannungs-Differenztastteiler Bedienungsanleitung Distributed by: dataTec ▪ Ferdinand-Lassalle-Str. 52 ▪ 72770 Reutlingen ▪ Tel. 07121 / 51 50 50 ▪ Fax 07121 / 51 50 10 ▪ info@datatec.de ▪ www.datatec.de...
  • Seite 2: Garantie

    +49 (0) 6196 5927 - 939 Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop- Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde.
  • Seite 3: Konformitätserklärung

    Produkt, wenn es nicht mehr verwendet wird, entweder an die Serviceabteilung der PMK Mess- und Kommunikationstechnik GmbH zurück oder tragen Sie selbst Sorge für die separate Sammlung und professionelle Entsorgung von Elektronikschrott. Elektronische Produkte bitte nicht in den Hausmüll geben.
  • Seite 4 BumbleBee ® IEC Messkategorien Definitionen und Beispiele (Abschnitt 6.5.2) Messkategorie I: Definition: Messkategorie I ist für Messungen an Stromkreisen, die nicht direkt mit der Netzversorgung verbunden sind, vorgesehen. Beispiele: Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind, und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind.
  • Seite 5: Iec Verschmutzungsgrade

    BumbleBee ® IEC Verschmutzungsgrade Definitionen (Abschnitt 3.5.6) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. Hinweis: Diese VERSCHMUTZUNG hat keinen Einfluss. Verschmutzungsgrad 2 Es tritt üblicherweise nur nicht leitfähige VERSCHMUTZUNG auf. Gelegentlich muss jedoch mit vorübergehender Leitfähigkeit durch Betauung gerechnet werden.
  • Seite 6: Sicherheitshinweise

    BumbleBee ® Sicherheitshinweise Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachstehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden.
  • Seite 7: Sicherer Einsatz Des Tastkopfes

    Dynamik-Bereich arbeitet. Ein zuschaltbarer Summer macht Überspannungswarnungen hörbar, falls die Sicht auf den Tastkopf eingeschränkt ist, und LEDs nicht ausreichen. BumbleBee® bietet eine aktive offset Korrektur von ± 4 V mit 15 Bit Auflösung, bezogen auf die Ausgangs- spannung. Diese und viele andere Funktionen lassen sich auch über die PC-Software "PMK Probe Control" ansteuern.
  • Seite 8: Elektrische Spezifikationen

    BumbleBee ® Spezifikationen Spezifikationen, die in der untenstehenden Tabelle nicht als garantiert gekennzeichnet sind, werden als allgemeine Informationen für den Anwender veröffentlicht. Das Messgerät sollte mindestens 20 Minuten in Betrieb und aufgewärmt sein und die Umgebungsbedingungen sollten innerhalb der Spezifikationen des Tastkopfes liegen.
  • Seite 9 BumbleBee ® Spezifikationen Typical Voltage Derating BumbleBee Spannungsminderung Measurement category III Typical Voltage Derating BumbleBee 2000 Beachten Sie, dass sich die max. 1600 Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz 1200 des angelegten Signals erhöht. 100K 100M Frequency [Hz]...
  • Seite 10: Setup Menü

    Signalton. Setup Menü: Durch Halten der Taste "Set" für fünf Sekunden, gelangen Sie in das Setup Menü des BumbleBee. (Überspannungsindikator LED des Ausgangs blinkt grün) Der gewählte Menüpunkt wird über die LEDs der Teilungsstufen angezeigt. Sie können mit den Tasten "1" und "2"...
  • Seite 11 B - Überspannungsindikatoren Messkanal / Messkanal / Ausgang C - farbliche Anzeige des Messkanals Bekannte Fehler Falls nach dem Anschliessen von BumbleBee alle Teilerfaktoren LEDs leuchten, ist der Tastkopf nicht funktionsfähig. Erneuern Sie in diesem Fall die Firmware durch die freie PC Software "PMK-Firmwareupdater".
  • Seite 12: Leistungsüberprüfung

    Setup ACHTUNG! Diese Abläufe erfordern das Anlegen von Hochspannung an die Eingange des BumbleBee Tastkopfes. Nur qualifiziertes Personal sollte Messungen mit Spannungen von mehr als 30 V eff. durchführen. Alle gängigen Regeln und Richtlinien für Messungen an erhöhter Spannung sollten beachtet und eingehalten werden.
  • Seite 13 Bitte beachten Sie, dass die Off-Set Spannung von der Umgebungstemperatur abhängig ist. Falls die gemesse- nen Werte die Limits überschreiten, führen Sie mit Hilfe der Software "PMK Probe Control" eine Wiederherstellung auf den Auslieferungszustand durch (factory reset), oder senden Sie den Tastkopf an PMK zur Rekalibrierung.
  • Seite 14 BumbleBee ® Leistungsüberprüfung DC-Gain ACHTUNG! Der Generator erzeugt lebensgefährliche Spannungen. Um elektrischen Schlägen vorzubeugen, berühren Sie keinesfalls ungeschützte Metallteile nachdem der Generator eingeschaltet ist. KHT1000C Teilungsstufe Multimeter Min. Multimeter Max. Spannung Spannung 1000 V 1,96 V 2,04 V 500 V...
  • Seite 15 9. Überprüfen Sie, dass die Anstiegszeit des Tastkopfes, zwischen 10% und 90% des angezeigten Impulses < 10 ns ist. 10. Überprüfen Sie, dass der Overshoot des Tastkopfes < 5% des angezeigten Impulses ist. Falls die gemessenen Werte diese Limits überschreiten, senden Sie den Tastkopf an PMK zur Rekalibrierung. Figur 3: Setup Anstiegszeit...
  • Seite 16 BumbleBee ® BumbleBee® Tastkopfzubehör Zubehör 890-880-101 890-880-105 10 Pfostenstecker 0,64 mm 2-FUSS (schwarz) 890-880-104 890-880-102 890-880-103 Twinholder M6 4 Federspitzen Paar Messpitzenadapter (fein) 4 mm auf 0,8 mm (schwarz) 890-880-106 890-880-109 890-880-113 890-880-116 Paar Federspitzen Paar Magnetverbinder Paar Abgreifklemmen 4 mm Kupplung w-w...
  • Seite 17 BumbleBee ® Notizen Model Bemessene Eingangsspannung 2-FUSS nicht anwendbar 4 mm Kupplung 1000 V CAT III Abgreifklemme 1000 V CAT II Federspitze 600 V CAT II Federspitze (fein) 30 V AC / 60 V DC Greifzange 1000 V CAT III...
  • Seite 18 BumbleBee ® Notizen...
  • Seite 19 BumbleBee ® Notizen...
  • Seite 20 BumbleBee ® Lieferumfang Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Artikel Anzahl 2-FUSS (schwarz)
