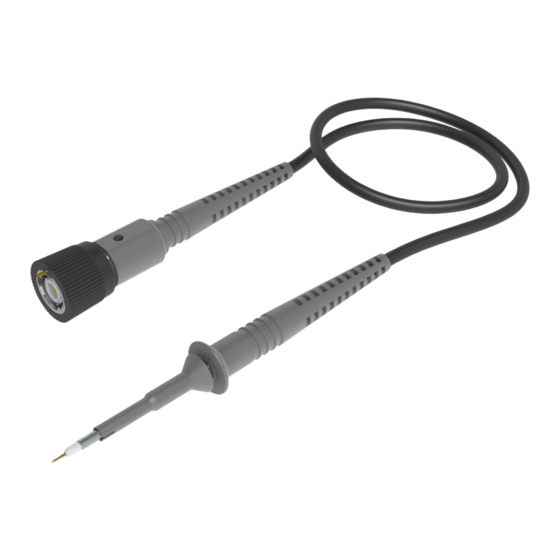

- Seite 1 PML 211-RO Hochohmiger passiver Tastteiler Bedienungsanleitung...
-
Seite 2: Garantie
Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop- Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Konformitätserklärung
Konformitätserklärung PML211-RO (EG-Konformitätszeichen) Der Hersteller erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtlinie 2006/95/EG: CEI/IEC 61010-031:2008 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen WEEE/ RoHS Richtlinie (EG-Konformitätszeichen) Dieses elektronische Produkt ist innerhalb der WEEE/RoHS* Kategorieliste als Überwachungs- und... - Seite 4 IEC Messkategorien PML211-RO Definitionen und Beispiele (Abschnitt 6.5.2) Messkategorie I: Definition: Messkategorie I ist für Messungen an Stromkreisen, die nicht direkt mit der Netzversorgung verbunden sind, vorgesehen. Beispiele: Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind, und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind.
-
Seite 5: Iec Verschmutzungsgrade
IEC Verschmutzungsgrade PML211-RO Definitionen (Abschnitt 3.5.6) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. Hinweis: Diese VERSCHMUTZUNG hat keinen Einfluss. Verschmutzungsgrad 2 Es tritt üblicherweise nur nicht leitfähige VERSCHMUTZUNG auf. Gelegentlich muss jedoch mit vorübergehender Leitfähigkeit durch Betauung gerechnet werden. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise PML211-RO Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachstehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. Verwenden Sie ausschließlich geerdete Messgeräte. -
Seite 7: Über Die Pml Tastkopf Serie
SMT Bauelementen, da sie eine weit aus bessere Sicht auf das zu prüfende Bauteil erlaubt, als her- kömmliche 5 mm Tastkopfgehäusedesigns. Ein Markenzeichen für PMK Tastköpfe ist die austauschbare Tastkopfspitze, die auch für die PML Serie erhältlich ist. Die eigentliche Tastkopfspitze ist nur 0,5 mm stark, vergoldet und federgelagert. Eine feste, aber stabilere Spitze steht dem Anwender ebenfalls zur Wahl. -
Seite 8: Elektrische Spezifikationen
Spezifikationen PML211-RO Spezifikationen, die in der untenstehenden Tabelle als typisch gekennzeichnet sind, können nicht garantiert werden und sind als allgemeine Informationen für den Anwender aufgeführt. Das Messgerät sollte mindestens 20 Minuten in Betrieb und aufgewärmt sein und die Umgebungsbedingungen sollten innerhalb der Spezifikationen des Tastkopfs liegen. - Seite 9 Spezifikationen PML211-RO Elektrische Eigenschaften Eingangs-Widerstand (System) 10 MΩ ± 1 % Eingangs-Kapazität (System) 10 pF (typisch) Kompensationsbereich 7 pF - 25 pF (typisch) Eingangskopplung des Messinstrumentes 1 MΩ AC / DC Eingangs-Impedanz Typical Input Impedance PML211 100M Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes 100k verringert, wenn sich die Frequenz...
-
Seite 10: Abgleichverfahren
Abgleichverfahren PML211-RO Der Tastkopf kann sowohl für den niederfrequenten Bereich (NF), als auch für den hochfrequenten Bereich (HF) abgeglichen werden. NF Abgleich NF muss abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Der NF-Abgleich passt die Tastkopf-Kabelkapazität an die Oszilloskop-Eingangskapazität an. Diese Anpassung gewährleistet eine hohe Amplituden-Genauigkeit von DC bis zur Maximalfrequenz. - Seite 11 Abgleichverfahren PML211-RO HF Abgleich HF muß abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Der HF Abgleich wird durchgeführt, indem man den Tastkopf an einem Rechteck-Generator anschließt. Justieren Sie die Trimmer, für die opti- male Rechteckanzeige. optimum HF Abgleich...
- Seite 12 Tastkopfzubehör PML211-RO 890-320-007 890-320-007 Klemmhaken 2,5 Klemmhaken 2,5 890-702-000 890-702-000 018-210-004 018-210-004 Adapter 2,5 auf 2 mm Bananenstecker Adapter 2,5 auf 2 mm Bananenstecker BNC Adapter 2,5 BNC Adapter 2,5 890-710-000 890-710-000 Adapter 2,5 auf 4 mm Bananenstecker Adapter 2,5 auf 4 mm Bananenstecker 890-710-700 890-710-700 Adapter 2,5 auf 0,8 mm Buchse...
- Seite 13 Tastkopfzubehör PML211-RO 890-450-220 890-450-220 HF Kompensierte Masseleitung 22 cm HF Kompensierte Masseleitung 22 cm 890-400-015 890-400-015 Masseleitung 15 cm Masseleitung 15 cm 893-250-001 893-250-001 2-Fuß Positionierer 2-Fuß Positionierer 890-501-500 890-501-500 Satz 5 Federspitzen Satz 5 Federspitzen vergoldet 0,5 mm vergoldet 0,5 mm 890-400-004 890-400-004 890-400-104...
- Seite 14 Lieferumfang PML211-RO Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Artikel Anzahl 2-Fuß Positionierer Bedienungsanleitung Federspitze vergoldet 0,5 mm Feste Spitze CuBe 0,5 mm Ground-Blade 2,5...
-
Seite 15: Wartung
Handhabung PML211-RO Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfs ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beein- flussen. - Seite 16 PML211-RO A55-211-001 Revision G - Juli 2012...
