PMK PML Serie Bedienungsanleitung
Hochohmiger passiver tastteiler
Verwandte Anleitungen für PMK PML Serie
Inhaltszusammenfassung für PMK PML Serie
- Seite 1 DE | EN Probing Solutions. Made in Germany. PML SERIE | PML SERIES Hochohmiger passiver Tastteiler High Impedance Passive Probe Bedienungsanleitung | Instruction Manual...
-
Seite 2: Garantie
Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop-Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden... -
Seite 3: Konformitätserklärung
PML SERIE Konformitätserklärung PMK GmbH erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU: CEI/IEC 61010-031:2015 Sicherheitsbestimmungen für elektrische Mess-; Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen WEEE/ RoHS Richtlinie Dieses elektronische Produkt ist innerhalb der WEEE/RoHS Kategorieliste als Überwachungs-... - Seite 4 PML SERIE IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Bemessungsdaten Einige dieser Messstromkreise sind nur für Niedrigenergie- für eine Messkategorie anwendungen geeignet, andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie...
-
Seite 5: Iec Verschmutzungsgrade
PML SERIE IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. -
Seite 6: Sicherheitsrichtlinien
PML SERIE Sicherheitsrichtlinien Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachste- henden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. -
Seite 7: Über Die Pml-Tastkopfserie

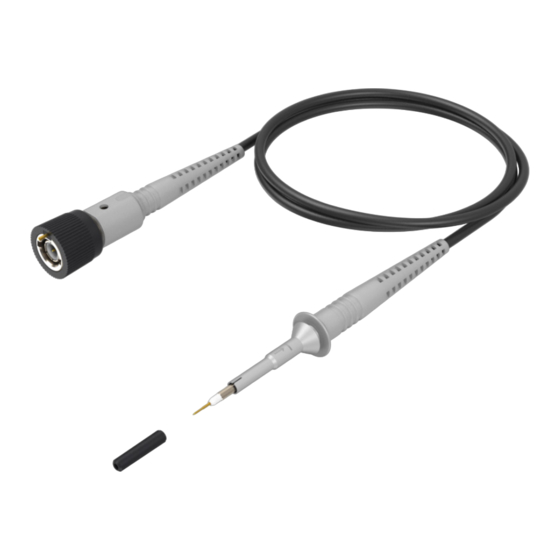

Ein Markenzeichen aller PMK Tastköpfe ist die austauschbare Tastkopfspitze, die auch für die PML Serie erhältlich ist. Die eigentliche Tastkopfspitze ist nur 0,5 mm stark, vergoldet und federgelagert. Eine feste, aber stabilere Spitze steht dem Anwender ebenfalls zur Wahl. Die Spitzen können je nach Einsatzzweck einfach ausgetauscht werden. - Seite 8 PML SERIE PML 701 / PML 751 / PML 791 / PML 701-RO PML 751-RO PML 791-RO Bestellnummer ohne Read-Out 855-701-000 875-751-000 875-791-000 Bestellnummer mit Read-Out 855-701-00E 875-751-001 875-791-002 Elektrische Spezifikationen Teilungsfaktor | (± 2 % bei DC) (¹) 10:1...
- Seite 9 PML SERIE PML 211 / PML 311 / PML 711A / PML 712 / PML 713 / PML 721 / PML 211-RO PML 311-RO PML 711A-RO PML 712-RO PML 713-RO PML 721-RO 855-211-000 855-311-000 855-711-A00 855-712-000 855-713-000 855-721-000 855-211-001 855-311-001...
-
Seite 10: Typische Spannungsminderung
PML SERIE Typische Spannungsminderung Beachten Sie, dass sich die maximale bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die auf dieser Seite aufgeführten Kurven gelten für Messzubehör ohne Bemessungsdaten für eine ¹ Messkategorie, nicht in CAT II, III, IV... -
Seite 11: Typische Eingangs-Impedanz
PML SERIE Typische Eingangs-Impedanz Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die auf dieser Seite aufgeführten Kurven gelten für Messzubehör ohne Bemessungsdaten für eine ¹ Messkategorie, nicht in CAT II, III, IV... -
Seite 12: Abgleichverfahren
PML SERIE Abgleichverfahren Der Tastkopf kann sowohl für den niederfrequenten Bereich (LF), als auch für den hochfrequenten Bereich (HF) abgeglichen werden. ● LF Abgleich LF muss abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Der LF-Abgleich passt die Tastkopf-Kabelkapazität an die Oszilloskop-Eingangs- kapazität an. - Seite 13 PML SERIE Abgleichverfahren ● HF Abgleich HF muss nicht abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Wir empfehlen die Verwendung der folgenden Geräte für einen genauen HF Abgleich: Rechteck-Generator mit einer Anstiegszeit von 700 ps, 50 Ohm Durchführungsabschluss und BNC Adapter.
- Seite 14 PML SERIE Tastkopfzubehör 890-700-017 890-700-017 018-210-005 018-210-005 890-702-000 890-702-000 PCB Adapter 2,5 HQ PCB Adapter 2,5 HQ BNC Adapter 2,5 BNC Adapter 2,5 Adapter 2,5 auf 2 mm Bananenstecker Adapter 2,5 auf 2 mm Bananenstecker Ø 0,8 Ø 0,8 3,89 3,89 [ 0.0315 ]...
- Seite 15 PML SERIE 890-450-220 890-450-220 HF Kompensierte Masseleitung 22 cm HF Kompensierte Masseleitung 22 cm 890-400-015 890-400-015 Masseleitung 15 cm Masseleitung 15 cm 893-250-001 893-250-001 2-Fuß Positionierer 2-Fuß Positionierer 890-501-500 890-501-500 Satz 5 Federspitzen Satz 5 Federspitzen vergoldet 0,5 mm vergoldet 0,5 mm...
-
Seite 16: Bemessungsdaten Zubehör
PML SERIE Bemessungsdaten Zubehör PCB Adapter 2,5 HQ / PCB Adapter 2,5 90° HQ (890-700-017 / 890-700-027) Maximale bemessene Eingangsspannungen, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht für CAT II, III, IV Verschmutzungsgrad: 2 Messzubehör ohne Bemessungsdaten für eine Messkategorie: 250 V DC oder AC peak Maximales Pulsrating, Messzubehör ohne Bemessungsdaten für eine Messkategoreie,... -
Seite 17: Wartung
PML SERIE Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und schar fen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz... - Seite 18 PML SERIE Lieferumfang Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Verwenden Sie die Masseleitung nur für den Anschluss an Masse (Erde) Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit...
- Seite 35 PML SERIES Notes...
- Seite 36 Copyright © 2020 PMK GmbH All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
