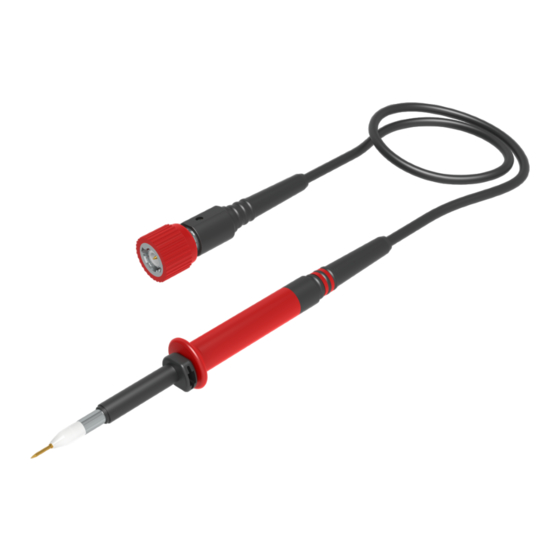

PMK PHVS 1000-RO Bedienungsanleitung
Passiver hochspannungs-tastteiler
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PMK PHVS 1000-RO
Inhaltszusammenfassung für PMK PHVS 1000-RO
- Seite 1 PHVS 1000-RO Passiver Hochspannungs-Tastteiler Bedienungsanleitung...
- Seite 1 PHVS 1000-RO Passiver Hochspannungs-Tastteiler Bedienungsanleitung...
-
Seite 2: Garantie
Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop- Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Konformitätserklärung
Konformitätserklärung PHVS1000-RO (EG-Konformitätszeichen) Der Hersteller erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtlinie 2006/95/EG: CEI/IEC 61010-031:2008 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen WEEE/ RoHS Richtlinie (EG-Konformitätszeichen) Dieses elektronische Produkt ist innerhalb der WEEE/RoHS* Kategorieliste als Überwachungs- und... - Seite 4 IEC Messkategorien PHVS1000-RO Definitionen und Beispiele (Abschnitt 6.5.2) Messkategorie I: Definition: Messkategorie I ist für Messungen an Stromkreisen, die nicht direkt mit der Netzversorgung verbunden sind, vorgesehen. Beispiele: Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind, und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind.
-
Seite 5: Iec Verschmutzungsgrade
IEC Verschmutzungsgrade PHVS1000-RO Definitionen (Abschnitt 3.5.6) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. Hinweis: Diese VERSCHMUTZUNG hat keinen Einfluss. Verschmutzungsgrad 2 Es tritt üblicherweise nur nicht leitfähige VERSCHMUTZUNG auf. Gelegentlich muss jedoch mit vorübergehender Leitfähigkeit durch Betauung gerechnet werden. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise PHVS1000-RO Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachstehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. Verwenden Sie ausschließlich geerdete Messgeräte. -
Seite 7: Sicherer Einsatz Des Tastkopfs
Sicherer Einsatz des Tastkopfs PHVS1000-RO Der PHVS 1000-RO ist bemessen für eine Eingangsspannung von 1000 V AC effektiv oder DC CAT II. Beachten Sie, dass die maximal zulässige Eingangsspannung des Tastkopfs sich verringert, wenn sich die Frequenz des angelegten Signals erhöht (siehe Spannungsminderung). -
Seite 8: Elektrische Spezifikationen
Spezifikationen PHVS1000-RO Spezifikationen, die in der untenstehenden Tabelle als typisch gekennzeichnet sind, können nicht garantiert werden und sind als allgemeine Informationen für den Anwender aufgeführt. Das Messgerät sollte mindestens 20 Minuten in Betrieb und aufgewärmt sein und die Umgebungsbedingungen sollten innerhalb der Spezifikationen des Tastkopfs liegen. - Seite 9 Spezifikationen PHVS1000-RO Maximale Bemessungsdaten für Impulsspannungen Bei Impulsmessungen stellen Sie sicher, dass die hier dargestellten Bemessungsdaten nicht überschritten werden. PHVS1000 RMS vs. Peak Pulse Voltage Measurement Category I 8000 7000 6000 5000 4000 3000 2000 1000 1000 AC rms or DC [V] Maximum Pulse Derating PHVS1000 Duty Cycle Measurement Category I...
-
Seite 10: Eingangs-Impedanz
Spezifikationen PHVS1000-RO Elektrische Eigenschaften Eingangs-Widerstand (System) 50 MΩ ± 1 % Eingangs-Kapazität (System) 7,5 pF (typisch) Kompensationsbereich 10 pF - 50 pF (typisch) Eingangskopplung des Messinstrumentes 1 MΩ AC / DC Eingangs-Impedanz Typical input impedance PHVS1000 100M Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes 100K verringert, wenn sich die Frequenz... -
Seite 11: Wartung
Handhabung PHVS1000-RO Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfs ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beeinflussen. -
Seite 12: Abgleichverfahren
Abgleichverfahren PHVS1000-RO Der Tastkopf kann sowohl für den niederfrequenten Bereich (NF), für den hochfrequenten Bereich (HF) und für das DC Teilungsverhältnis abgeglichen werden. NF Abgleich NF muss abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Der NF-Abgleich passt die Tastkopf-Kabelkapazität an die Oszilloskop-Eingangskapazität an. - Seite 13 Abgleichverfahren PHVS1000-RO HF Abgleich HF muss abgeglichen werden, wenn Sie den Tastkpf das erste mal an Ihr Oszilloskop anschliessen. Der HF Abgleich wird durchgeführt, indem man den Tastkopf an einen Rechteck-Generator mit einer schnellen Anstiegszeit anschließt. Justieren Sie den Trimmer für die optimale Rechteckanzeige. Optimalwert DC Abgleich Die Teilung des PHVS1000 ist einstellbar.
- Seite 14 Lieferumfang PHVS1000-RO 891-005-011 5x Feste Spitze 0,8 mm 890-400-015 Masseleitung 15 cm 891-005-803 890-400-000 890-400-002 5x Federspitze 0,8 mm Masseleitung 22 cm Masseleitung 30 cm 018-210-003 BNC Adapter 5,0-L 890-450-220 HF kompensierte Masseleitung 22 cm 890-321-020 / 890-321-000 Klemmhaken 5.0-L 018-292-027 rot / schwarz Isolierkappe 5,0-L...
- Seite 15 Lieferumfang PHVS1000-RO Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Artikel Anzahl Bedienungsanleitung Federspitze 0,8 mm Feste Spitze 0,8 mm Isolierkappe 5,0 L Klemmhaken 5,0 L...
- Seite 16 PHVS1000-RO A60-722-A03 Revision F - September 2012...
