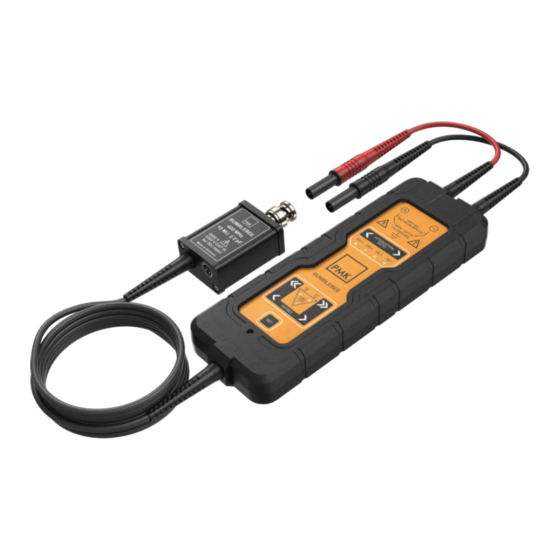

- Seite 1 DE | EN Probing Solutions. Made in Germany. BumbleBee ® Serie Hardware Revision B Differentielle Hochspannungs-Tastköpfe High Voltage Differential Probes 400 MHz, ± 2000 V Bedienungsanleitung | Instruction Manual...
-
Seite 2: Garantie
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor- malen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Konformitätserklärung
BumbleBee Rev. B ® Konformitätserklärung PMK erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU: EU-Richtlinien, die unter diese Erklärung fallen: 2014/30/EU Richtlinie über elektromagnetische Verträglichkeit 2014/35/EU Richtlinie für Niederspannungsgeräte 2012/19/EU Elektro- und Elektronik-Altgeräte 2011/65/EU Beschränkung bei der Verwendung bestimmter gefährlicher Stoffe und... - Seite 4 BumbleBee Rev. B ® IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate- andere dieser Messstromkreise können aber mit sehr großen Mengen verfügbarer Energie durch hohe Kurzschlussströme oder hohe Leer- gorie...
-
Seite 5: Iec Verschmutzungsgrade
BumbleBee Rev. B ® IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. -
Seite 6: Sicherheitsrichtlinien
BumbleBee Rev. B ® Sicherheitsrichtlinien Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachste- henden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzu- behör darf nur von fachlich qualifiziertem Personal verwendet werden. - Seite 7 über die Bedienelemente am Tastkopf oder per Fernbedienung gesteuert wer- ® den. Die "PMK Probe Control Software" bietet dem Benutzer die Möglichkeit, den Tastkopf über ei- nen Computer fernzusteuern, und biete dem Benutzer eine grafische Benutzeroberfläche. Die Soft- ware ist kostenlos und im Lieferumfang der PMK 2-Kanal- und 4-Kanal-Netzteile PS-02 und PS-03 enthalten, die für die Stromversorgung des Tastkopfes erforderlich sind.
-
Seite 8: Spezifikationen
BumbleBee Rev. B ® Spezifikationen Elektrische Spezifikationen ¹ Teilungsfaktoren (< ± 1 % garantiert) 50:1 100:1 250:1 500:1 Bandbreite (-3 dB) Kleinsignal (garantiert) 400 MHz Anstiegszeit (10 % - 90 %) Kleinsignal 1,0 ns 0,9 ns Maximale bemessene Eingangsspannung ³ Messzubehör ohne Bemessungsdaten 6000 V transiente Überspannung für eine Messkategorie... -
Seite 9: Umgebungsspezifikationen
BumbleBee Rev. B ® Umgebungsspezifikationen in Betrieb bis zu 2000 m Einsatzhöhe außer Betrieb bis zu 15000 m in Betrieb 0 °C bis +50 °C Temperaturbereich außer Betrieb -40 °C bis +71 °C 80 % relative Luftfeuchtigkeit für Temperaturen in Betrieb bis zu +31 °C linear fallend bis 40 % bei +50 °C Maximale relative Luftfeuchtigkeit... -
Seite 10: Werkseinstellungen
BumbleBee Rev. B ® Handhabung ab Firmware v. 3.7 Allgemeines Stellen Sie die Eingangskopplung des Anzeigegerätes auf 50 Ω bevor Sie den Tastkopf daran anschliessen. Nach dem Anschliessen der Stromversorgung hören Sie ein kurzes Dreifachsignal des Buzzers und die LEDs der Tastatur leuchten auf. Sie können nun mit ihren Messungen beginnen oder Teilungsstufe und Offsetkorrektur einstellen. -
Seite 11: Tastatur-Layout
Falls nach dem Anschließen von BumbleBee alle Teilerfaktoren LEDs leuchten, ist der Tastkopf nicht ® funktionsfähig. Aktualisieren Sie die Firmware durch die freie PC Software "PMK Firmware Flasher". (*) Werkseitig voreingestellt auf 62,5 mV, 1 V, 100 V veränderbar durch die PC-Software "PMK Probe Control". - Seite 12 BumbleBee Rev. B ® BumbleBee® Tastkopfzubehör Zubehör Das im Lieferumfang mitgelieferte Zubehör ist "hervorgehoben", siehe auch "Lieferumfang" auf Seite 14. Eine Spannungsversorgung mit Fernsteuermöglichkeiten oder ein Akku für den porta- blen Betrieb sind optional. 890-880-101 * 890-880-105 10 Pfostenstecker 2-FUSS 0,64 mm (schwarz) 890-880-103 *...
- Seite 13 BumbleBee Rev. B ® Rating Zubehör Bemessene Artikel-Nummer Artikel Eingangsspannung 890-880-116 4 mm Kupplung w-w (rot) 30 V AC / 60 V DC Mini Spring Tip Probes 890-880-106 600 V CAT II 4 mm 889-09V-PS2 / 889-09V-PS3 Netzteil (2 Kanal / 4 Kanal) 100-240 V AC / 50 - 60 Hz Paar Abgreifklemmen 890-880-113...
- Seite 14 BumbleBee Rev. B ® Lieferumfang Das im Lieferumfang enthaltene Zubehör ist in der grafischen Übersicht auf Seite 12 hervorgehoben. Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit getestet. Verwenden Sie ausschließlich originales Zubehör. Artikel-Nummer Artikel Anzahl Tastkopf BumbleBee Rev.
- Seite 15 BumbleBee Rev. B ® Bestellinformationen Das Netzteil ist seperat zu bestellen. Modelle Artikelnummer Artikel 880-102-504 4x BumbleBee Rev. B, 2 m (Quad Pack inklusive Netzteil PS03-L) ® 880-102-501 BumbleBee Rev. B, 2 m (ohne Netzteil) ® 880-106-501 BumbleBee Rev. B, 6 m (ohne Netzteil) ®...
