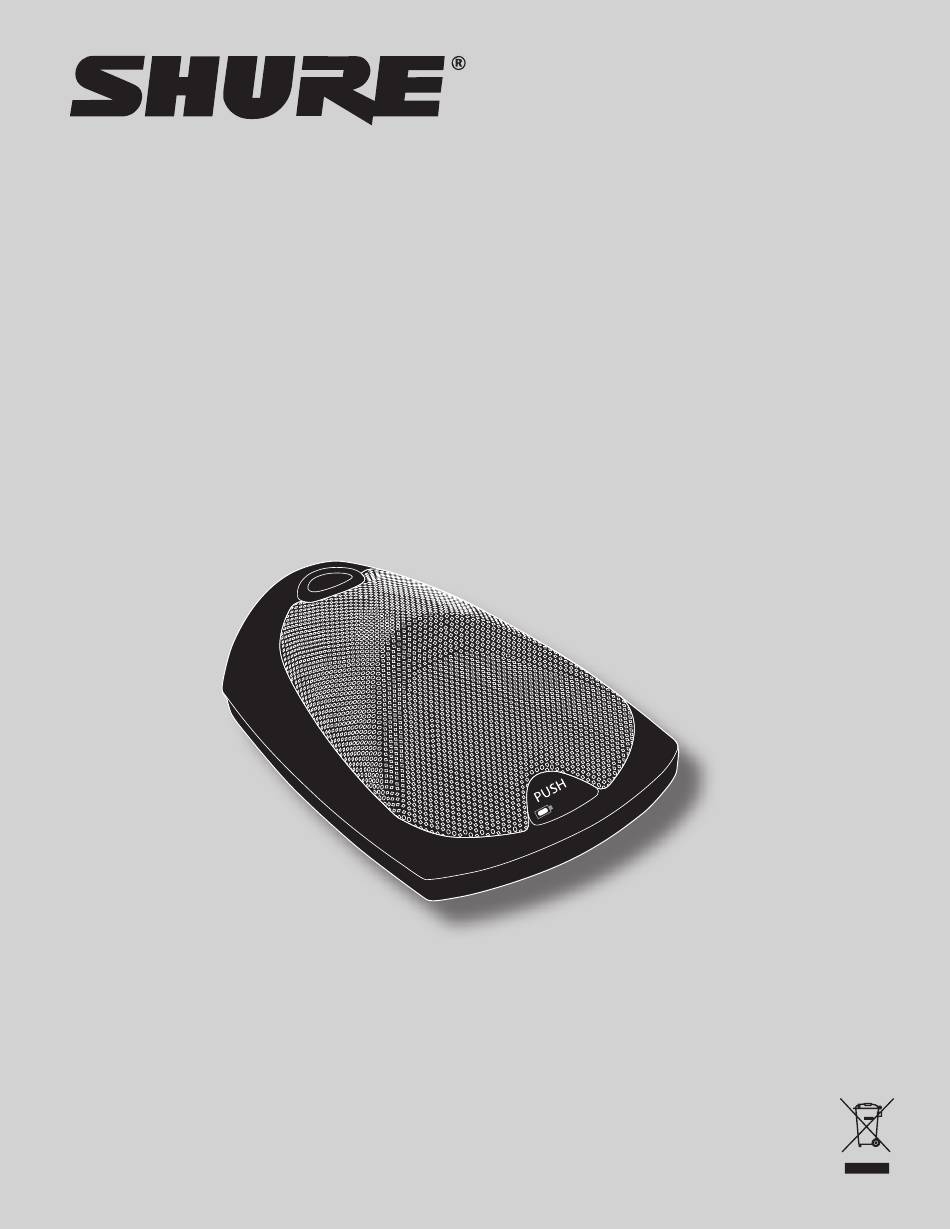

Drahtloses Grenzflächenmikrofon
Das Shure-Mikrofon MX690 eignet sich zur kabellosen Installation
in Konferenzräumen oder für andere Anwendungen, die flexible
Konfigurationen erfordern. Das Modell MX690 funktioniert innerhalb
des 518–865 MHz-Frequenzbands und ist kompatibel mit Shure SLX-
Drahtlossystemen.
©2008 Shure Incorporated
27DE3240 (Rev. 3)
Modell MX690
Printed in U.S.A.
Inhaltsverzeichnis
Verwandte Anleitungen für Shure MX690
Inhaltszusammenfassung für Shure MX690
- Seite 1 Modell MX690 Drahtloses Grenzflächenmikrofon Das Shure-Mikrofon MX690 eignet sich zur kabellosen Installation in Konferenzräumen oder für andere Anwendungen, die flexible Konfigurationen erfordern. Das Modell MX690 funktioniert innerhalb des 518–865 MHz-Frequenzbands und ist kompatibel mit Shure SLX- Drahtlossystemen. ©2008 Shure Incorporated Printed in U.S.A.
-
Seite 2: Eigenschaften
Glattes, extrem flaches Design. • Mikroprozessorgesteuerter Sender mit umschaltbaren Trägerfrequenzen • IR-Verbindung zu SLX-Empfänger für automatische Frequenzsynchronisierung • Programmierbare Frequenzgruppen-/-kanalanzeige • Programmierbare Stummschaltfunktion • Benötigt zwei LR6-Mignonzellen (AA) • Kompatibel mit allen SLX-Drahtlossystemen von Shure • Commshield™-Technologie zum Schutz gegen HF-Interferenzen... -
Seite 3: Mikrofonaufstellung
Mikrofonaufstellung Das MX690 in einem Abstand von 1,5 m zum Sprecher aufstellen. Das Mikrofon auf die Sprecher und nicht auf die Lautsprecher und Lärmquellen richten. Ein Mikrofon für je zwei Sprecher verwenden. Der Ansprechwinkel mit einer Nierenkapsel beträgt 130° bei –3 dB. -
Seite 4: Steilflankiger Hochpass-Filter
Steilflankiger Hochpass-Filter Der steilflankige Hochpass-Filter bedämpft Frequenzen unter 150 Hz um 6 dB pro Oktave. Filter deaktiviert (im Lieferzustand) Hochpassfilter... -
Seite 5: Anzeige Für Niedrige Batteriespannung
Batterie Montage Das Batteriefach wie abgebildet öffnen. Zwei 1,5-V-LR6-Mignonzellen (AA) einlegen. Sicherstellen, dass die + und - Pole richtig ausgerichtet sind. Hinweis: Die Lebensdauer von Alkalibatterien beträgt bis zu 8 Stunden. Die Betriebszeit von wiederaufladbaren, Kohlenstoff-Zink- und Zinkchlorid-Batterien ist kürzer. Leistungsmesser Die Batterieladeanzeige in der LCD-Anzeige... - Seite 6 An/Aus ON/OFF PROGRAM (PROGRAMM EIN/AUS) ca. 2 Sekunden Die Taste lang gedrückt halten. Die LCD leuchtet auf. ON/OFF PROGRAM Den Sender ausschalten und die Taste (PROGRAMM EIN/AUS) erneut gedrückt halten. Hinweis: Den Sender mithilfe der Taste an der Unterseite einschalten, ohne das Batteriefach zu öffnen.
-
Seite 7: Wechseln Zwischen "Sprechen Auf Tastendruck" Und "Stummschalten Auf Tastendruck"
Stummschaltungstaste Die Taste kann entweder für Rast- oder Momentanbetrieb konfiguriert werden. Rastend (im Lieferzustand) Mit der Taste PUSH (DRÜCKEN) wird das Mikrofon von aktiv auf Stummschaltung und umgekehrt geschaltet. Tastend (Momentan, solange Taster gedrückt) Es gibt zwei Arten von Momentantrieb: Stummschalten auf Tastendruck: Das Mikrofon wird nur stummgeschaltet, während die Taste gedrückt gehalten wird. - Seite 8 Stummschalt-Anzeige Die zweifarbige LED oben auf dem Mikrofon zeigt an, ob das Mikrofon aktiv oder stummgeschaltet ist. Die LED kann auch so eingestellt werden, dass sie bei Stummschaltung blinkt. Anzeigemodus Statusanzeige Konstant (im Lieferzustand) Aktiv = grün Stummgeschaltet = rot Blinkend Aktiv = grün Stummgeschaltet = grün blinkend...
-
Seite 9: Sperren Der Einstellungen
Sperren der Einstellungen ON/OFF PROGRAM (PROGRAMM EIN/AUS) und SELECT (WÄHLEN) gleichzeitig drücken, um die Sendereinstellungen zu sperren bzw. zu entsperren. Im gesperrtem Zustand können die aktuellen Einstellungen nicht manuell geändert werden. Hinweis: Durch Sperren der Sendereinstellungen werden weder die Infrarot- Frequenzsynchronisierung noch der steilflankige Hochpassfilter deaktiviert. -
Seite 10: Automatische Frequenzsynchronisierung
Automatische Frequenzsynchronisierung Alle Sender ausschalten. Alle Empfänger einschalten. Mit dem ersten Sender beginnen. Die Batteriefachabdeckung öffnen und einschalten. Den IR-Sensor auf den ersten Empfänger-IR-Anschluss richten. Der Sender sollte nicht mehr als 15 cm vom Empfänger entfernt sein. Die Taste SYNC (SYNCHRONISIEREN) des Empfängers gedrückt halten, um Gruppen- und Kanaldaten an den Sender zu übertragen. - Seite 11 Den Sender nicht auf Metallflächen aufstellen. • Während der Verwendung keine Laptop-Computer oder andere Behinderungen vor dem Mikrofon aufstellen. • Nur mit einem drahtlosen Shure SLX4-Empfänger verwenden. Störungssuche Falls Schwierigkeiten mit dem drahtlosen SLX-System auftreten sollten: • Sicherstellen, dass Sender und Empfänger eingeschaltet sind.
-
Seite 12: Zulassung
Frequenzwahl Shure bietet Drahtlossysteme in einer Reihe von Bändern, die den unterschiedlichen behördlichen Vorschriften bestimmter Länder oder geografischer Regionen entsprechen. Diese Vorschriften tragen zur Begrenzung der Funkstörungen zwischen verschiedenen Drahtlosgeräten bei und verhindern die Beeinträchtigung örtlicher öffentlicher Kommunikationskanäle, wie z. B. Fernsehkanäle und Notfalldurchsagen. -
Seite 13: Frequenzbänder
Frequenzbänder Freq.bandname Frei.bereich Ausgang 518–542 MHz 10 mW 572–596 MHz 28 mW 638–662 MHz 10 mW 702–726 MHz 10 mW 794–806 MHz 10 mW 800–820 MHz 10 mW 838–865 MHz 10 mW 806–810 MHz 10 mW 740–752 MHz 10 mW 470–494 MHz 10 mW 494–518 MHz... - Seite 14 Masterlistenfrequenzen Die Masterliste ist ein Index aller Frequenzen in einem Band einschließlich der Frequenzen, die keiner Gruppe oder keinem Kanal zugeordnet sind. Auf die Masterliste kann nur über den Empfänger zugegriffen werden, weshalb der Sender über den IR-Anschluss synchronisiert werden muss. Wenn eine Masterlisten-Frequenz in Gebrauch ist, erscheint „MASTER LIST“...
-
Seite 15: Technische Daten Der Sender
Technische Daten der Sender Betriebsbereich 30 m Hinweis: Die tatsächliche Reichweite hängt von der HF- Signalabsorption, -reflexion und -interferenz ab. Frequenzstabilität ±10 ppm Max. Frequenzabweichung 45 kHz Oszillator-Typ PLL (Phase-locked loop)-gesteuerter Synthesizer Versorgungsspannungen 3 V (2 Alkali-LR6-Mignonzellen (AA) oder wiederaufladbare Batterien) Batterielebensdauer ≥7 Stunden (Alkalibatterien) -
Seite 16: Technische Daten Der Mikrofone
Technische Daten der Mikrofone Type (Typ) Kondensatormikrofon (Elektret) Frequenzgang 50–17000 Hz Richtcharakteristik (bei 1 kHz) Niere Empfindlichkeit (bei 1 kHz, Leerlaufspannung) –33 dBV/Pa (22 mV) 1 Pascal=94 dB Schalldruckpegel Dynamikbereich 96 dB Gleichtaktunterdrückung (mindestens 10 Hz bis 100 kHz) 45 dB Minimum Vorverstärkerausgang-Begrenzungspegel (1% THD) –6 dBV (0,5 V) Polarität... -
Seite 18: Zertifizierung
(ETSI EN 300-422 Teile 1 und 2, EN 301 489 Teile 1 und 9) für Funk- und Telekommunikationsendgeräte und ist zum Tragen des CE-Zeichens berechtigt. Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. -
Seite 19: Eu-Übereinstimmungserklärung
EN 301 489-9 V1.2.1 (2002-08) EN 300 422-1 V1.2.2 (2000-08) EN 300 422-2 V1.1.1 (2000-08) The technical documentation is kept at: Shure Incorporated, Corporate Quality Engineering Division SHURE Europe GmbH, EMEA Approval Manufacturer: Shure Incorporated Signed: __________________________________ Date: 20 December 2006... - Seite 20 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Telefon: ++1 (847) 600-2000 US-Fax: 847-600-1212 Internationale Telefax-Nr.: ++1 (847) 600-6446 Europa, Nahost, Afrika: Shure Europe GmbH, Telefon: ++49 (7131) 7214-0 Telefax: 49-7131-721414 Asien, Pazifik: Shure Asia Limited, Telefon: (852) 2893-4290 Telefax: 852-2893-4055...
