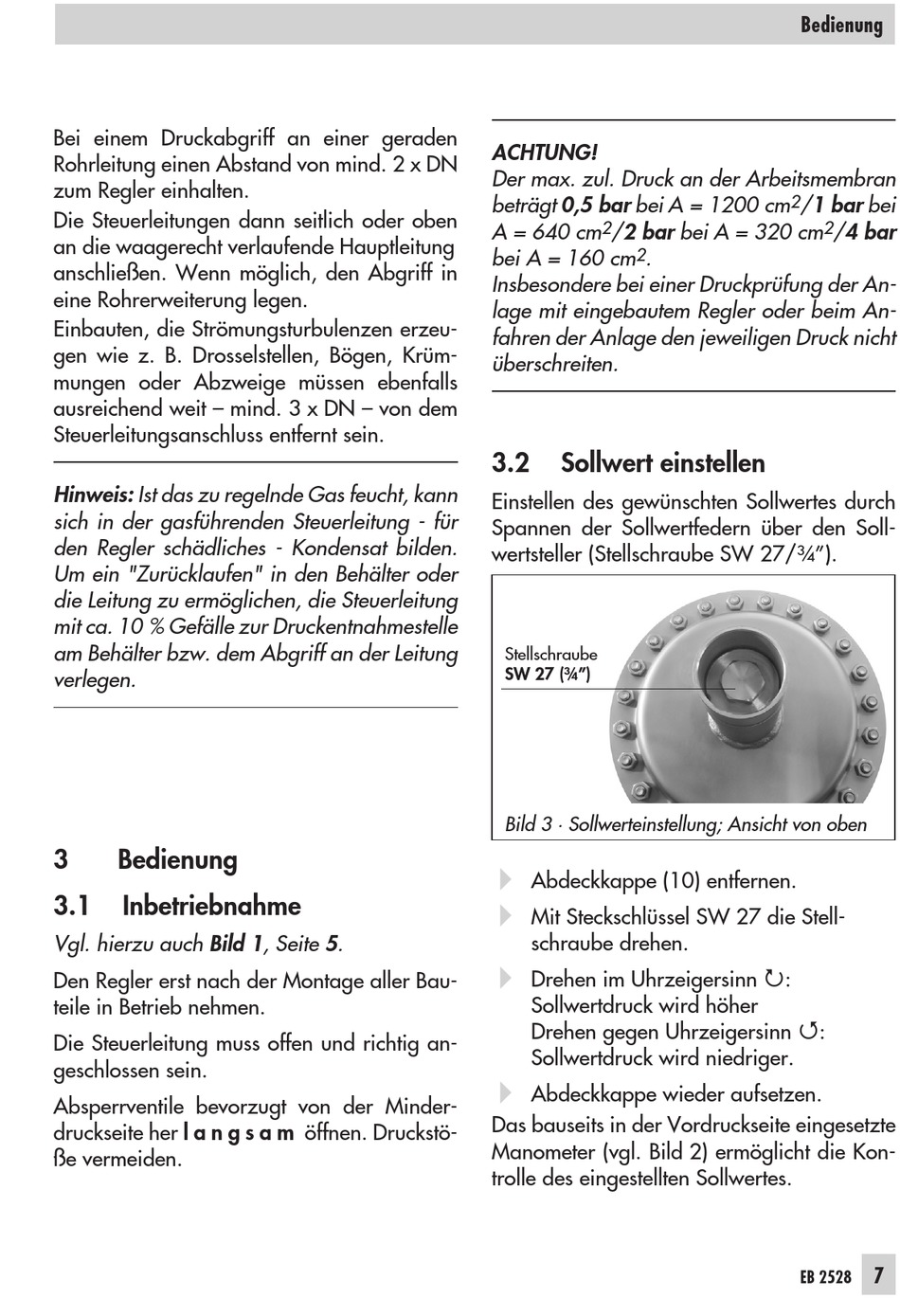

Bei einem Druckabgriff an einer geraden
Rohrleitung einen Abstand von mind. 2 x DN
zum Regler einhalten.
Die Steuerleitungen dann seitlich oder oben
an die waagerecht verlaufende Hauptleitung
anschließen. Wenn möglich, den Abgriff in
eine Rohrerweiterung legen.
Einbauten, die Strömungsturbulenzen erzeu-
gen wie z. B. Drosselstellen, Bögen, Krüm-
mungen oder Abzweige müssen ebenfalls
ausreichend weit – mind. 3 x DN – von dem
Steuerleitungsanschluss entfernt sein.
Hinweis: Ist das zu regelnde Gas feucht, kann
sich in der gasführenden Steuerleitung - für
den Regler schädliches - Kondensat bilden.
Um ein "Zurücklaufen" in den Behälter oder
die Leitung zu ermöglichen, die Steuerleitung
mit ca. 10 % Gefälle zur Druckentnahmestelle
am Behälter bzw. dem Abgriff an der Leitung
verlegen.
3
Bedienung
3.1
Inbetriebnahme
Vgl. hierzu auch Bild 1, Seite 5.
Den Regler erst nach der Montage aller Bau-
teile in Betrieb nehmen.
Die Steuerleitung muss offen und richtig an-
geschlossen sein.
Absperrventile bevorzugt von der Minder-
druckseite her l a n g s a m öffnen. Druckstö-
ße vermeiden.
ACHTUNG!
Der max. zul. Druck an der Arbeitsmembran
beträgt 0,5 bar bei A = 1200 cm
A = 640 cm
2
/2 bar bei A = 320 cm
bei A = 160 cm
2
.
Insbesondere bei einer Druckprüfung der An-
lage mit eingebautem Regler oder beim An-
fahren der Anlage den jeweiligen Druck nicht
überschreiten.
3.2
Sollwert einstellen
Einstellen des gewünschten Sollwertes durch
Spannen der Sollwertfedern über den Soll-
wertsteller (Stellschraube SW 27/¾").
Stellschraube
SW 27 (¾")
Bild 3 · Sollwerteinstellung; Ansicht von oben
4
Abdeckkappe (10) entfernen.
4
Mit Steckschlüssel SW 27 die Stell-
schraube drehen.
4
Drehen im Uhrzeigersinn
Sollwertdruck wird höher
Drehen gegen Uhrzeigersinn
Sollwertdruck wird niedriger.
4
Abdeckkappe wieder aufsetzen.
Das bauseits in der Vordruckseite eingesetzte
Manometer (vgl. Bild 2) ermöglicht die Kon-
trolle des eingestellten Sollwertes.
Bedienung
2
/1 bar bei
2
/4 bar
P
:
Q
:
7
EB 2528
