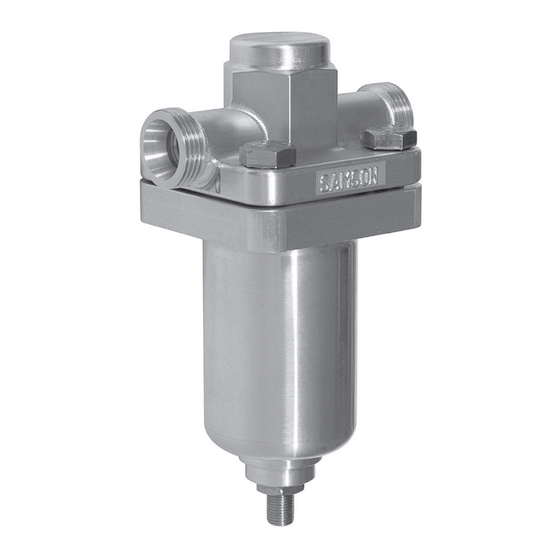

- Seite 1 EB 2560 Originalanleitung Druckaufbauregler Typ 2357-11/Überströmventil Typ 2357-21 Druckaufbauregler Typ 2357-11 · Überströmventil Typ 2357-21 Druckregler ohne Hilfsenergie Ausgabe Januar 2020...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ..............4 Regelmedium, Einsatzbereich .................5 Lagerung und Transport ..................5 Aufbau und Wirkungsweise ................6 Einbau ......................8 Einbaulage ....................8 Absperrventil ....................8 Bedienung ....................9 Inbetriebnahme ....................9 Sollwerteinstellung ..................9 Sollwertbereiche ändern .................9 Außerbetriebnahme ..................9 Wartung .....................10 Sitz und Kegel tauschen ................11 Rückschlageinheit tauschen ................11 Service......................12 Typenschild ....................12 Abmessungen und Gewicht .................13... -
Seite 4: Allgemeine Sicherheitshinweise
Auslegungskriterien nicht überschreiten. − Für Schäden, die durch äußere Kräfte oder andere äußere Einwirkungen entstehen, ist SAMSON nicht verantwortlich. − Gefährdungen, die am Druckregler vom Durchflussmedium, dem Betriebs- druck und von beweglichen Teilen ausgehen können, sind durch geeignete Maßnahmen zu verhindern. -
Seite 5: Regelmedium, Einsatzbereich
Regelmedium, Einsatzbereich Regelmedium, Einsatzbereich Druckregler für kryogene Gase und Flüssig- keiten sowie flüssige, gasförmige und dampfförmige Medien. Betriebsdrücke bis 63 bar, bei Sollwerten von 1 bar bis 40 bar. Temperaturbereich –200 bis +200 °C. Sau- erstoffrein gemäß internationalen Standards und Richtlinien. Die Regler haben die Aufgabe, insbesondere in Anlagen der Tieftemperaturtechnik, den Druck auf den eingestellten Sollwert konstant zu halten. -
Seite 6: Aufbau Und Wirkungsweise
öffnet bei sinkendem Vordruck. Der Druckaufbauregler wirkt wie ein Sicher- Überströmventil Typ 2357-21 heitsventil und entlastet bei einer Drucküber- Bei dem Überströmventil Typ 2357-21 (Bild schreitung des Sollwertes um 5 bar den 3) ist die Durchflussrichtung stets von „B“ Druckraum. Wird die Kraft der oben liegen- nach „A“. -
Seite 7: Dichtring (Gehäuseunterteil)
Durchflussrichtung Typ 2357-11 Ventilgehäuse 2.1 Kegel Stellmembran 4.1 Dichtring (Gehäuseunterteil) Membranteller Kugel Federteller Sollwertfedern Federgehäuse (Gehäuseunterteil) 10 Sollwertsteller (Innensechskant SW 5) 11 Kontermutter (SW 17) 12 Integrierte Rückschlageinheit 14 Gehäuseschraube 15 Sitz 16 Kegelfeder Typ 2357-21 Bild 1: Aufbau und Wirkungsweise EB 2560... -
Seite 8: Einbau
Funk- tion und den dichten Abschluss des Reg- 4.2 Absperrventil lers beeinträchtigen. SAMSON empfiehlt, vor und hinter dem Regler je ein Handabsperrventil einzubauen. Damit kann die Anlage zu Reinigungs- und Wartungsarbeiten und bei längeren Be- triebspausen abgestellt werden. -
Seite 9: Bedienung
Gege- hand des Einstelldiagramms Bild 2. benheiten angepasst werden. Dazu mit Für einen höheren Sollwert muss der Soll- SAMSON Kontakt aufnehmen, vgl. Kap. 7. wertsteller in das Gehäuse hineingedreht () und für einen niedrigeren Sollwert herausge- 5.4 Außerbetriebnahme dreht () werden. -
Seite 10: Wartung
Lassen sich Störungen und Fehlfunktionen mit eigenen Mitteln nicht beheben, mit 1...8 bar SAMSON Kontakt aufnehmen, vgl. Kap. 7. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Umdrehungen Sollwertsteller : Sollwert wird größer : Sollwert wird kleiner... -
Seite 11: Sitz Und Kegel Tauschen
Rückschlagein- 20 Nm. Geeignetes Hochleistungs- heit austauschen. Rückschlageinheit mit schmiermittel, z. B. Gleitmo 595, Bestell- Sitzschlüssel montieren. Anzugsdrehmo- Nr. 8150-0116 von SAMSON, benut- ment 20 Nm. Geeignetes Hochleistungs- zen. schmiermittel, z. B. Gleitmo 595, Bestell- Nr. 8150-0116 von SAMSON, benut- 5. PTFE-Dichtring (4.1) überprüfen, falls er- zen. -
Seite 12: Service
Defekt bietet der SAMSON-Kunden- − Typ und K -Wert dienst seine Unterstützung an. − Erzeugnisnummer mit Index Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen − Vordruck und Nachdruck und Servicestellen finden Sie im Internet − Temperatur und Regelmedium unter u www.samsongroup.com, in einem... -
Seite 13: Abmessungen Und Gewicht
Abmessungen und Gewicht Abmessungen und Gewicht G ¾ A Druckregler Typ 2357-11/Überströmventil Typ 2357-21 mit Anschweißenden (Zubehör) Gewicht: ca. 4 kg Alle Maße in mm. Bild 4: Abmessungen und Gewicht EB 2560... -
Seite 14: Technische Daten
Druckminderer Typ 2357-11: Gase 30 bar Flüssigkeiten 6 bar Max. zul. Differenzdruck ∆p Überströmventil Typ 2357-21: 3 bar ( > 3 bar nur mit Sonderzubehör) bis zu 10 Jahre, abhängig von den Einsatzbedingungen des Geräts. Betriebszeit SAMSON empfiehlt die Funktionsfähigkeit des Geräts alle 5 Jahre zu überprüfen. - Seite 15 Technische Daten EB 2560...
