INSTALLATION

Wartung, Reinigung und Pflege

8.9.1 Heizungsanlage entlüften
f Entlüften Sie das Rohrleitungssystem sorgfältig.
1 Handentlüfter

8.10 Montage vollenden

f Setzen Sie die Frontabdeckung so an, dass die horizon-
talen Rillen an der Vorderseite der Frontabdeckung links
sind.
f drücken Sie die Frontabdeckung in das gehäuse, bis die
Fugen spaltfrei sind.
9. Wartung, Reinigung und Pflege
WARNUNG Verletzung
!
Wenn Schmutz oder andere Objekte den Konden-
satablauf verstopfen, kann sich Kondensat auf dem
Boden des Gerätegehäuses sammeln.
Schäden am Gerätegehäuse können entstehen.
Schimmel und Pilze können sich bilden. Dadurch
verunreinigte Luft kann die Gesundheit gefährden.
f Prüfen Sie den Kondensatablauf in regelmäßi-
gen Abständen, mindestens halbjährlich.
Hinweis
die Funktionsfähigkeit des gerätes ist nur gegeben,
wenn der Kondensatablauf funktioniert und gefüllt ist.
f Prüfen Sie den Kondensatablauf in regelmäßigen
Abständen, mindestens halbjährlich.
Wärmeübertrager reinigen
Für die Reinigung des Wärmeübertragers haben wir Verdamp-
ferreiniger im Produktprogramm.
f Ziehen Sie die Frontabdeckung ab.
f Spülen Sie mit einem Wasserschlauch die Lamellen
des Wärmeübertragers. Nutzen Sie optional ein
Verdampfer-Reinigungsmittel.
8 |

10. Technische Daten

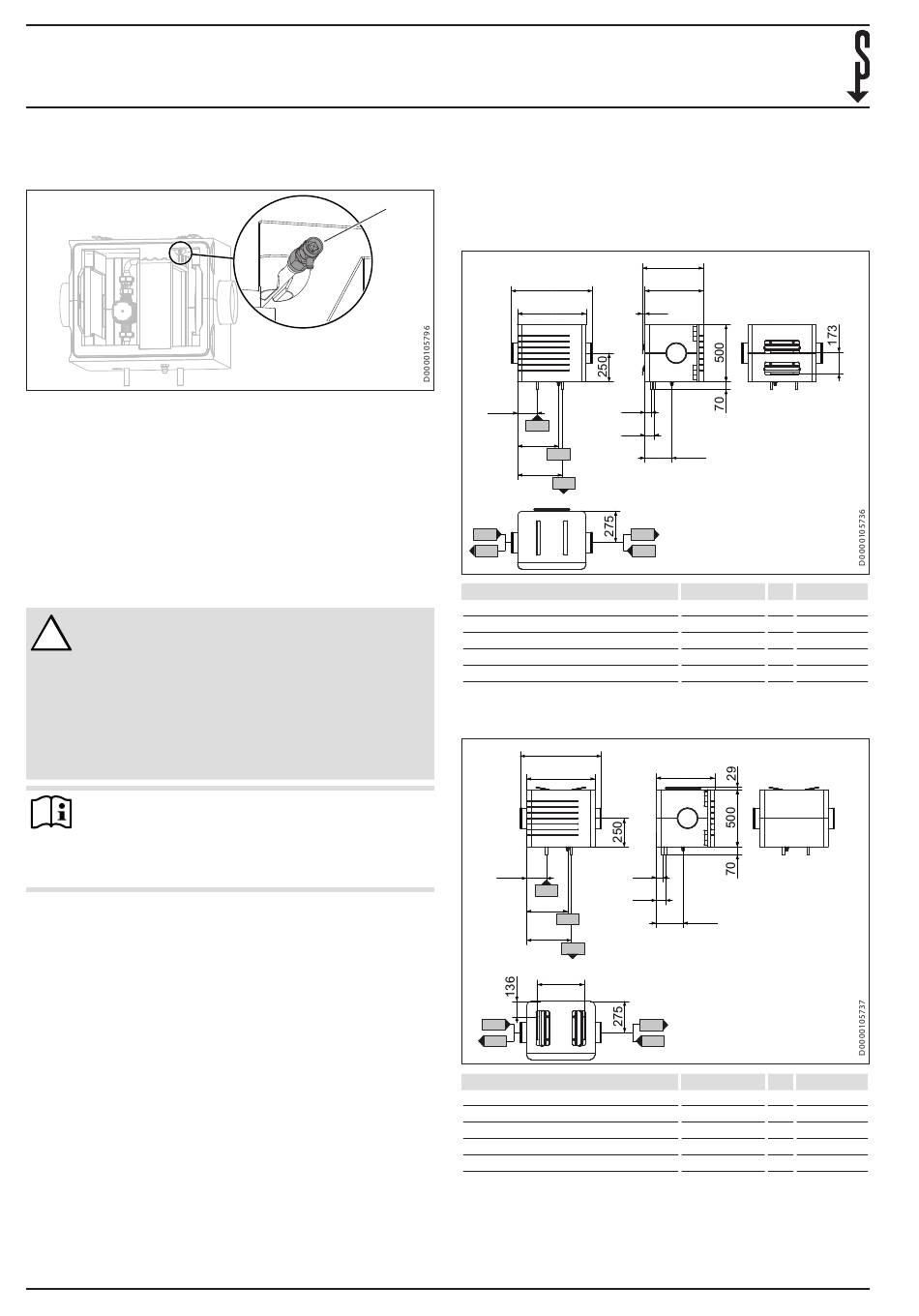

10.1 Maße und Anschlüsse
1
Wandmontage
712
600
173
f01
360
d45
393
f02
g01
g02
d45 Kondensatablauf
f01 Wärmequelle Vorlauf
f02 Wärmequelle Rücklauf
g01 Lufteintritt
g02 Luftaustritt
Deckenmontage
712
600
173
f01
360
d45
393
f02
410
g01
g02
d45 Kondensatablauf
f01 Wärmequelle Vorlauf
f02 Wärmequelle Rücklauf
g01 Lufteintritt
g02 Luftaustritt
541
512
29
57
82
236
g01
g02
durchmesser mm
durchmesser mm
durchmesser mm
durchmesser mm
durchmesser mm
512
57
82
236
g01
g02
durchmesser mm
durchmesser mm
durchmesser mm
durchmesser mm
durchmesser mm
LWF AR 1.5
LWF AR 1.5
19
22
22
180
180
LWF AR 1.5
19
22
22
180
180
