⑪ Anschluss für Spannungsversorgung
Zum Anschluss des mitgelieferten externen 15-V-DC-Netzteils
⑫ Mikrofonausgang
XLR-Mikrofonausgang zum Anschluss an Audioausgänge mit Mikrofonpegel.
⑬ USB-C-Anschluss
An einen Rechner anschließen, um Firmware-Updates durchzuführen.
⑭ Instrumentenausgang
Klinken-Audioausgang (6,35 mm). Zum Anschließen an Mischpulte, Recorder und Verstärker.

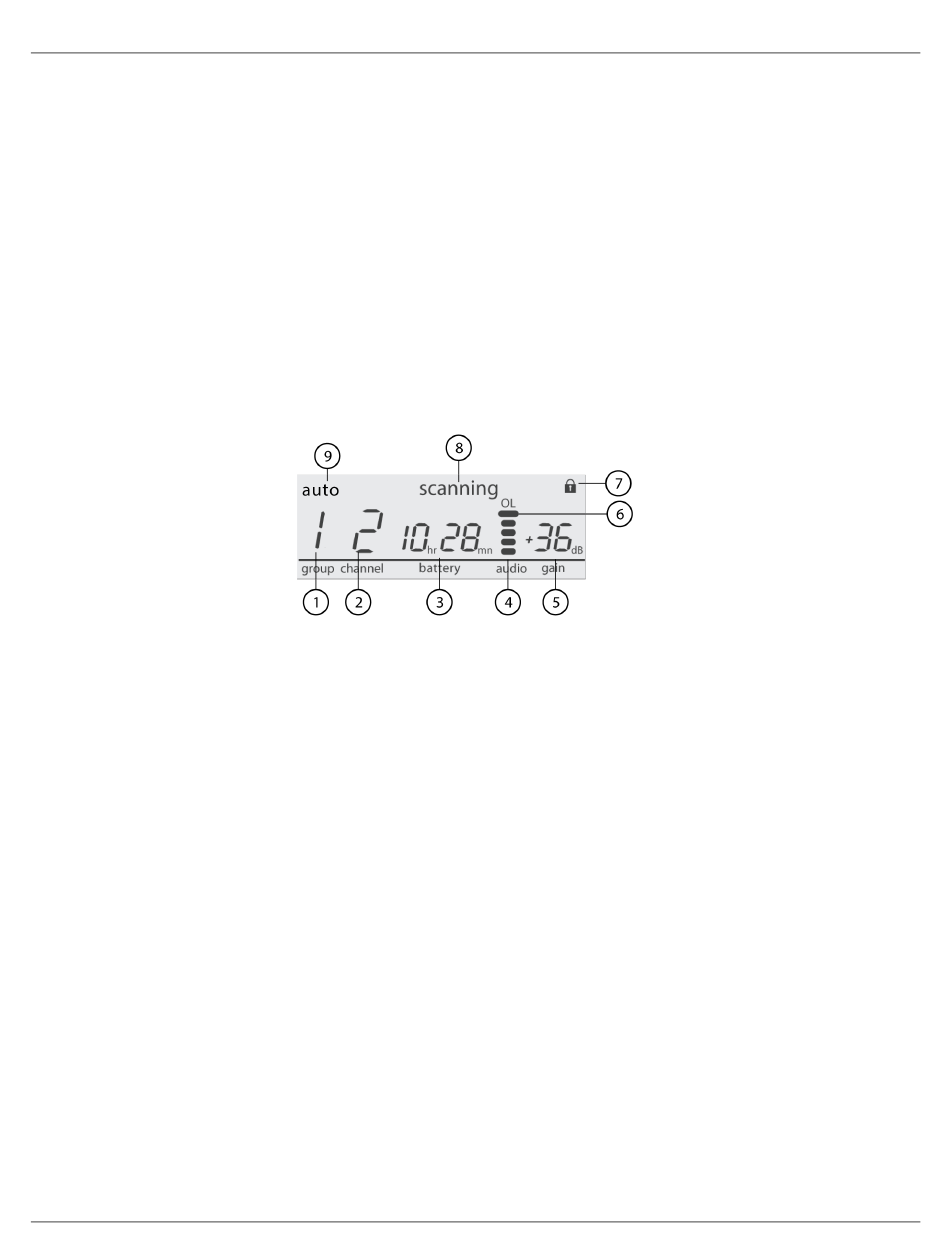

Empfängeranzeige
① Gruppe
Zeigt die ausgewählte Gruppe an.
② Kanal
Zeigt den ausgewählten Kanal an.
③ Akku-Laufzeit des Senders
Zeigt die restliche Akkulaufzeit in Stunden und Minuten an.
Zeigt als Alternative den folgenden Akkustatus an:
◦
CALC = Berechnung der Akku-/Batterielaufzeit
◦
Lo = Akku/Batterielaufzeit weniger als 15 Minuten
◦
Err = Akku/Batterie ersetzen
④ Audio-Pegelanzeige
Zeigt den Pegel und den Spitzenwert des Audiosignals an.
⑤ Gain
Zeigt die Eingangsverstärkung (Gain) am Sender an (dB).
⑥ OL-Anzeige
Zeigt Audio-Übersteuerung an; Gain muss verringert werden.
