Montageanleitungen
Werkzeugdetails: 13-15 Gabelschlüssel, 5MM Inbusschlüssel. Hinweis: Es wird
dringend empfohlen, dass zwei oder mehr Personen zusammenarbeiten, um
Schäden wä hrend der Installation zu vermeiden.

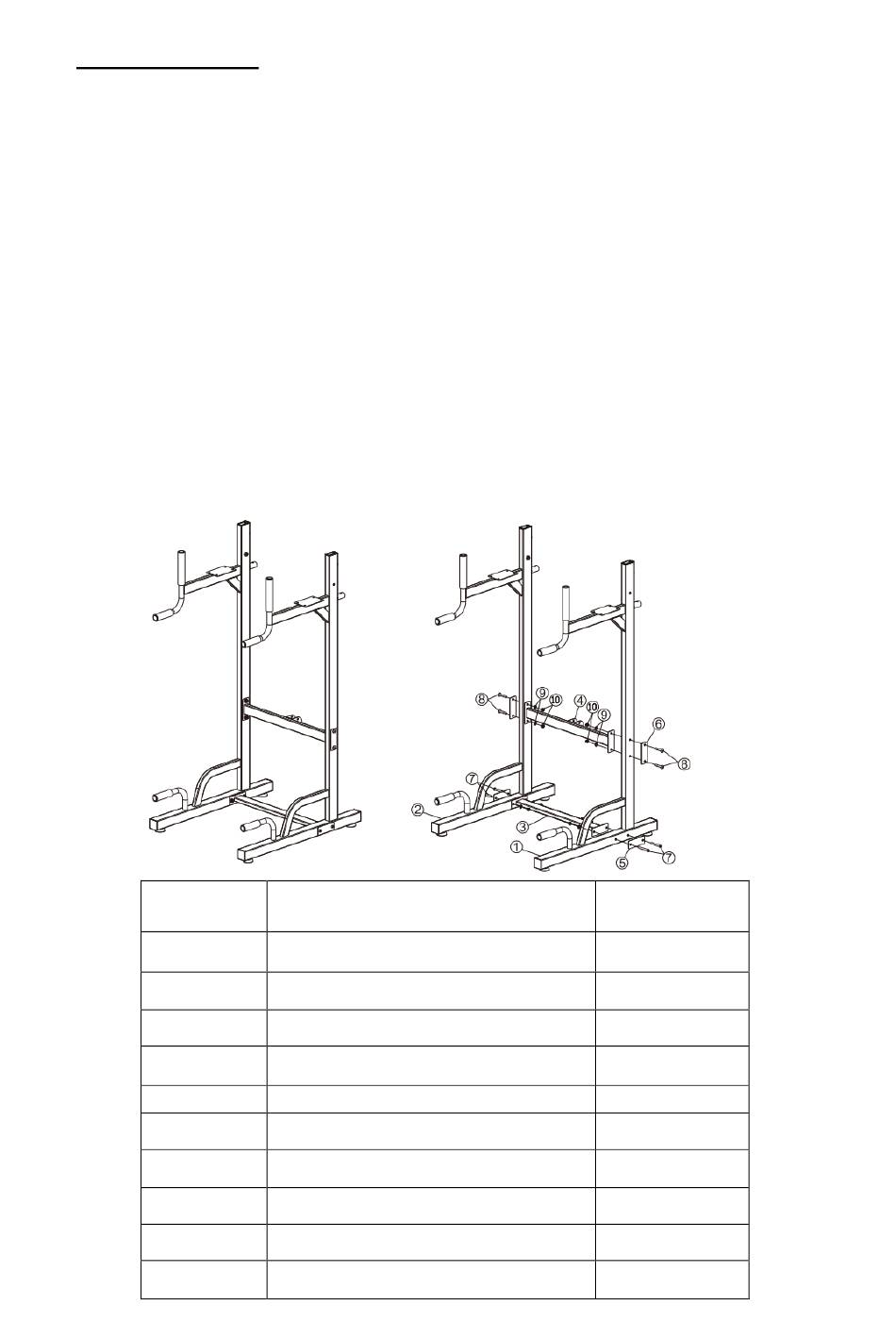

Montageschritt 1
1. Setzen Sie das Basisverbindungsstück (3) in die linke Fußrohrbaugruppe (1) ein,
während Sie das Loch von der Seite mit einem Verbindungsstück (5) und zwei M8 * 65 (8),
zwei Flachkissen (9) und zwei M8 Anti-Lose-Muttern (10) ausrichten, verbinden Sie 3
Teile (3), (1), (5) miteinander.
2. 3 Teile (2), (3), (5) werden auf die gleiche Weise verbunden.
3. Verwenden Sie entsprechend der Designrichtung und der entsprechenden Bohrung der
linken / rechten Steigungsplattenbaugruppe mit 4 Schrauben (8), 4 Flachmatten (9), 4
Kontermuttern (10) , 2 Verbindungsstücken (6) zum Anschließen.
4. Nachdem alle Schrauben angeschlossen sind, ziehen Sie die Schrauben mit einem
Schraubenschlü ssel fest.
NR.
1
2
3
4
5
6
7
8
9
10
BESCHREIBUNG
Ersatzteil für rechte Wanne
Ersatzteil für linke Wanne
Basisverbindungsstück
Mittlerer Querbalken
Verbindungsstück
Verbindungsstück
Innensechskantschraube M8 * 65
Innensechskantschraube M8 * 45
Unterlegscheibe φ8
Nylonmutter M8
MENGE
1
1
1
1
2
2
4
4
8
8
