DMX-BETRIEB
Anzahl der DMX-Kanäle und DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 74 Steuerkanäle. Es
kann aber auch in einen Modus mit 4, 6, 16 oder 36 Kanälen umgeschaltet werden, wenn andere Funktionen
benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-
Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu
die Dokumentation des Geräts.
1
Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Addr anzeigt. Bestätigen Sie mit der
Taste ENTER.
2
Das Display zeigt 4 CH (4 DMX-Kanäle), 6 CH (6 DMX-Kanäle), 16 CH (16 DMX-Kanäle), 36 CH (36
DMX-Kanäle) oder 74 CH (74 DMX-Kanäle) an. Wählen Sie mit den Tasten UP und DOWN den
gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der Taste ENTER.
3
Das Menü für die DMX-Startadresse wird aufgerufen d***. Stellen Sie die Adresse mit den Tasten UP
und DOWN ein. Bestätigen Sie mit der Taste ENTER.
4
Beim Empfang von DMX-Steuersignalen blinkt ein Punkt im Display. Fehlen die Steuersignale, blinkt der
Punkt nicht.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf dieselbe Adresse definiert, arbeiten sie synchron.
Die LEDs des Gerätes sind in jeweils 12 Pixels aufgeteilt, die mit dem folgenden DMX-Protokoll individuell
gesteuert werden können.

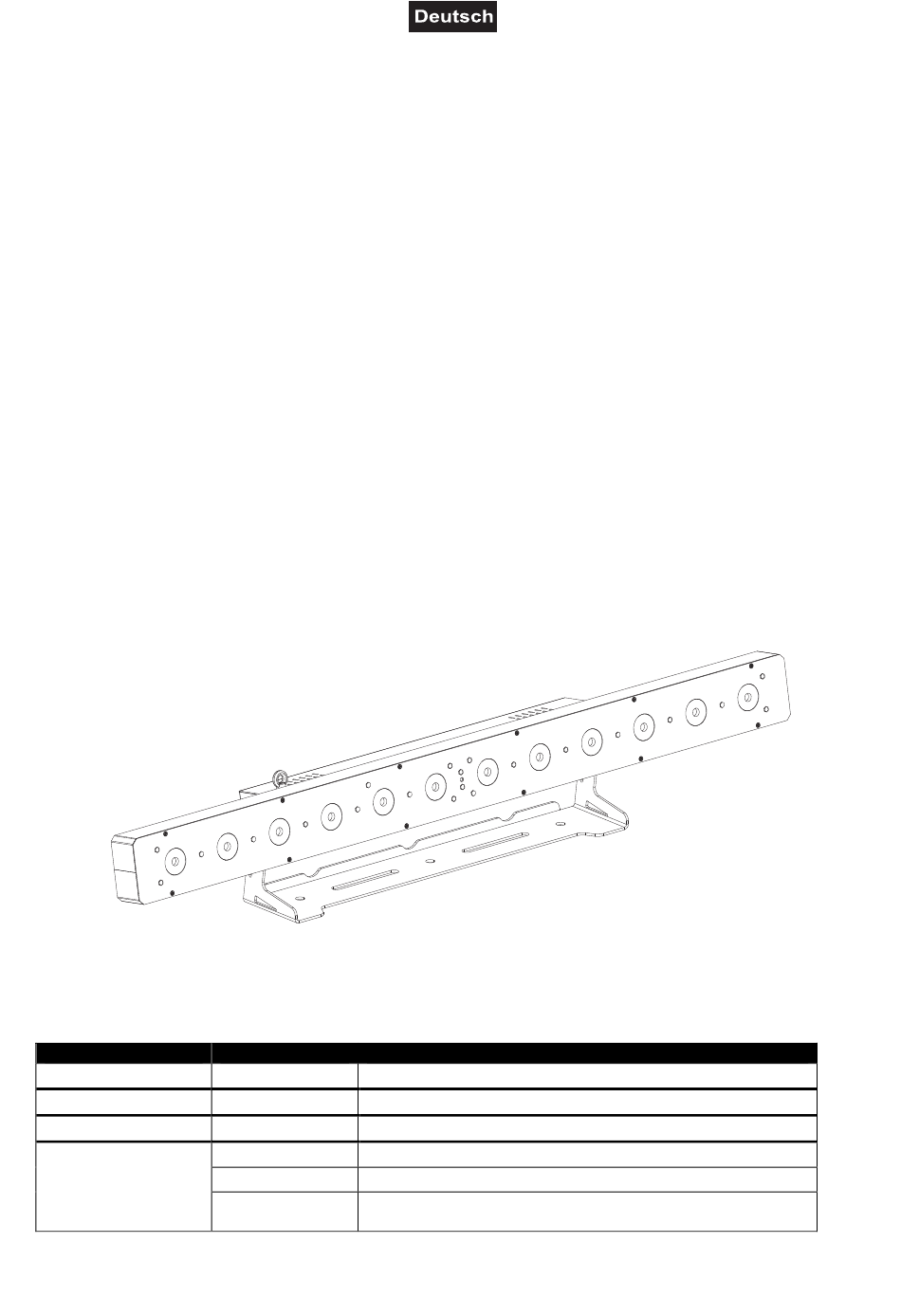

Die LEDs des Gerätes sind wie in untenstehender Grafik angeordnet.
2
1
DMX-Protokoll
4-Kanal-Modus
Kanal:
1
2
3
4
6
5
4
3
Wert:
Funktion:
000 – 255
Dimmer
000 – 255
Farbvoreinstellungen *
000 – 255
Pixel-Kombinationen (mit CH2) *
000 – 009
Keine Funktion
010 – 119
Auto-Modus über DMX, mit zunehmender Geschwindigkeit
Musikgesteuerter Modus über DMX, mit zunehmender
120 – 255
Geschwindigkeit
9
8
7
IR
14/40
1 2
1 1
1 0
00143097, Version 1.1
