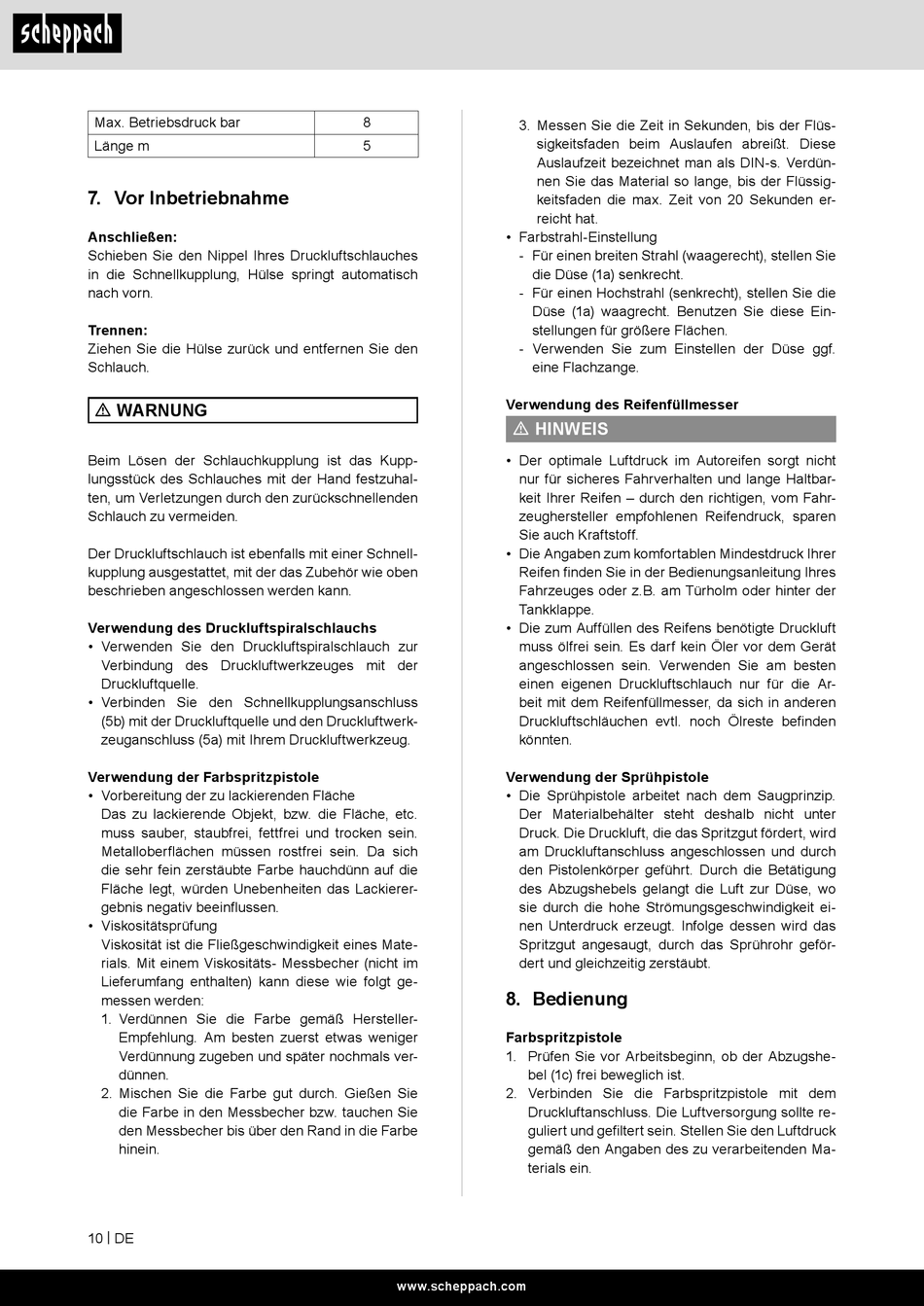

Max. Betriebsdruck bar
Länge m

7. Vor Inbetriebnahme

Anschließen:
Schieben Sie den Nippel Ihres Druckluftschlauches
in die Schnellkupplung, Hülse springt automatisch
nach vorn.
Trennen:
Ziehen Sie die Hülse zurück und entfernen Sie den
Schlauch.
m WARNUNG
Beim Lösen der Schlauchkupplung ist das Kupp-
lungsstück des Schlauches mit der Hand festzuhal-
ten, um Verletzungen durch den zurückschnellenden
Schlauch zu vermeiden.
Der Druckluftschlauch ist ebenfalls mit einer Schnell-
kupplung ausgestattet, mit der das Zubehör wie oben
beschrieben angeschlossen werden kann.
Verwendung des Druckluftspiralschlauchs
• Verwenden Sie den Druckluftspiralschlauch zur
Verbindung des Druckluftwerkzeuges mit der
Druckluftquelle.
• Verbinden Sie den Schnellkupplungsanschluss
(5b) mit der Druckluftquelle und den Druckluftwerk-
zeuganschluss (5a) mit Ihrem Druckluftwerkzeug.
Verwendung der Farbspritzpistole
• Vorbereitung der zu lackierenden Fläche
Das zu lackierende Objekt, bzw. die Fläche, etc.
muss sauber, staubfrei, fettfrei und trocken sein.
Metalloberflächen müssen rostfrei sein. Da sich
die sehr fein zerstäubte Farbe hauchdünn auf die
Fläche legt, würden Unebenheiten das Lackierer-
gebnis negativ beeinflussen.
• Viskositätsprüfung
Viskosität ist die Fließgeschwindigkeit eines Mate-
rials. Mit einem Viskositäts- Messbecher (nicht im
Lieferumfang enthalten) kann diese wie folgt ge-
messen werden:
1. Verdünnen Sie die Farbe gemäß Hersteller-
Empfehlung. Am besten zuerst etwas weniger
Verdünnung zugeben und später nochmals ver-
dünnen.
2. Mischen Sie die Farbe gut durch. Gießen Sie
die Farbe in den Messbecher bzw. tauchen Sie
den Messbecher bis über den Rand in die Farbe
hinein.
10 | DE
8
3. Messen Sie die Zeit in Sekunden, bis der Flüs-
sigkeitsfaden beim Auslaufen abreißt. Diese
5
Auslaufzeit bezeichnet man als DIN-s. Verdün-
nen Sie das Material so lange, bis der Flüssig-
keitsfaden die max. Zeit von 20 Sekunden er-
reicht hat.
• Farbstrahl-Einstellung
- Für einen breiten Strahl (waagerecht), stellen Sie
die Düse (1a) senkrecht.
- Für einen Hochstrahl (senkrecht), stellen Sie die
Düse (1a) waagrecht. Benutzen Sie diese Ein-
stellungen für größere Flächen.
- Verwenden Sie zum Einstellen der Düse ggf.
eine Flachzange.
Verwendung des Reifenfüllmesser
m HINWEIS
• Der optimale Luftdruck im Autoreifen sorgt nicht
nur für sicheres Fahrverhalten und lange Haltbar-
keit Ihrer Reifen – durch den richtigen, vom Fahr-
zeughersteller empfohlenen Reifendruck, sparen
Sie auch Kraftstoff.
• Die Angaben zum komfortablen Mindestdruck Ihrer
Reifen finden Sie in der Bedienungsanleitung Ihres
Fahrzeuges oder z.B. am Türholm oder hinter der
Tankklappe.
• Die zum Auffüllen des Reifens benötigte Druckluft
muss ölfrei sein. Es darf kein Öler vor dem Gerät
angeschlossen sein. Verwenden Sie am besten
einen eigenen Druckluftschlauch nur für die Ar-
beit mit dem Reifenfüllmesser, da sich in anderen
Druckluftschläuchen evtl. noch Ölreste befinden
könnten.
Verwendung der Sprühpistole
• Die Sprühpistole arbeitet nach dem Saugprinzip.
Der Materialbehälter steht deshalb nicht unter
Druck. Die Druckluft, die das Spritzgut fördert, wird
am Druckluftanschluss angeschlossen und durch
den Pistolenkörper geführt. Durch die Betätigung
des Abzugshebels gelangt die Luft zur Düse, wo
sie durch die hohe Strömungsgeschwindigkeit ei-
nen Unterdruck erzeugt. Infolge dessen wird das
Spritzgut angesaugt, durch das Sprührohr geför-
dert und gleichzeitig zerstäubt.

8. Bedienung

Farbspritzpistole
1. Prüfen Sie vor Arbeitsbeginn, ob der Abzugshe-
bel (1c) frei beweglich ist.
2. Verbinden Sie die Farbspritzpistole mit dem
Druckluftanschluss. Die Luftversorgung sollte re-
guliert und gefiltert sein. Stellen Sie den Luftdruck
gemäß den Angaben des zu verarbeitenden Ma-
terials ein.
