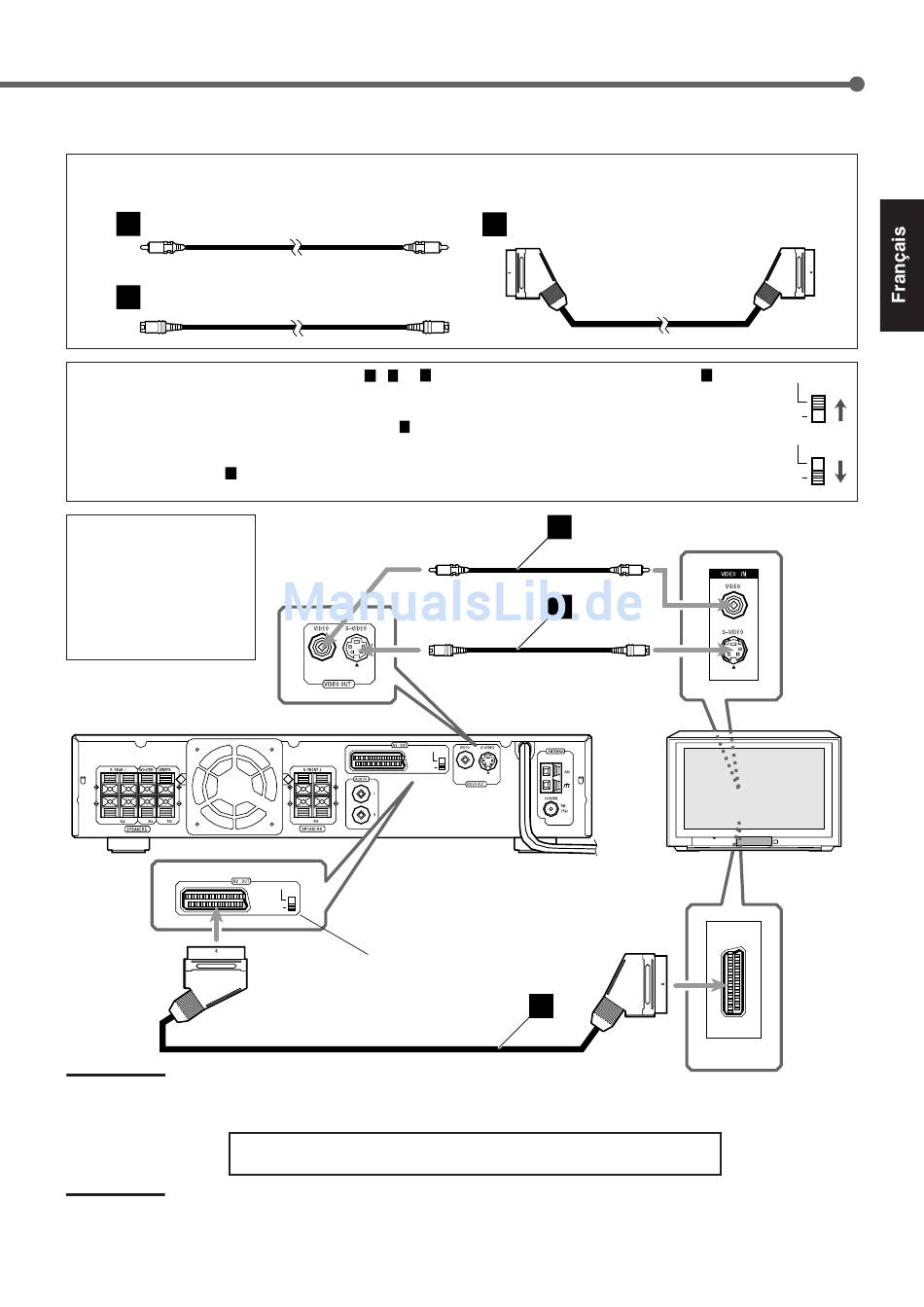

Connexion du téléviseur
Le cordon S-vidéo et le câble SCART (Péritel) ne sont pas fournis avec cet appareil.
Utilisez les cordons ou les câbles fournis avec l'autre appareil ou achetez-les dans un magasin d'appareil électroménager.
A
Cordon vidéo (fourni)
B
Cordon S-vidéo (non fourni)
Vous pouvez choisir un des trois types de connexion—
Utilisation du cordon vidéo composite ou du cordon S-vidéo
• Si votre téléviseur possède une prise S-vidéo (séparation Y/C),
connectez-la en utilisant un cordon S-vidéo (non fourni)
En utilisant cette prise, vous pouvez obtenir une image de
meilleure qualité que lors de l'utilisation de la connexion avec le
A
cordon vidéo composite .
Les illustrations ci-dessous
sont des exemples typiques.
Quand vous connectez le
téléviseur, référez-vous aussi
à son mode d'emploi car le
nom des prises imprimé au
dos de l'appareil varie
d'appareil à l'autre.
MIN
MIN MIN
Remarque:
Sur le panneau arrière, le câble SCART (Péritel) est signalé comme
"AV OUT". Néanmoins, cette prise est prévue pour la sortie vidéo, de
sorte qu'elle n'envoie aucun son.
Remarque:
Gardez le cordon d'alimentation à distance des cordons de connexion
et du câble d'antenne. Le cordon d'alimentation peut causer du bruit
ou des interférences d'écran.
A B
, et
B
.
MIN
Y/C
COMP.
Sélecteur Y/C–COMP.
Maintenant, vous pouvez brancher le cordon d'alimentation sur une
prise secteur murale.
C
Câble SCART (Péritel) (non fourni))
C
. Utilisation du câble SCART (Péritel) (
• Si votre téléviseur possède une prise S-vidéo
(séparation Y/C), positionnez le sélecteur
Y/C–COMP. de l'appareil central sur Y/C. Vous
pouvez obtenir une meilleure qualité d'image en
utilisant le réglage S-Video (séparation Y/C).
• Si votre téléviseur ne possède pas de prise
S-vidéo (séparation Y/C), positionnez le
sélecteur Y/C–COMP. sur COMP.
A
B
Y/C
COMP.
C
C
)
Y/C
COMP.
Y/C
COMP.
Téléviseur
9
