3.4 Definitionen pMax Modul Typ 5269/5269Y51
3.4.1 pmax-Wert
3.4.2 Drei Methoden bezüglich Einlassdruckkorrektur
2853A_002-291d-08.17
Eine Beschreibung der spezifischen Begriffe und Grössen
im Zusammenhang mit dem pMax Modul ist im Kapitel
5.7.2 zu finden.
Gemessen wird der Peak-Peak-Wert
(Peak-Peak = pmax peak – pmin peak) eines Arbeitszyklus
am Kanal A und/oder B. Es ist insbesondere zu beachten,
dass
Ventilschläge
oder
Minimalwert des gemessenen Drucks deutlich verfälschen
können. Daher können solche Störeinflüsse rausgefiltert
werden.

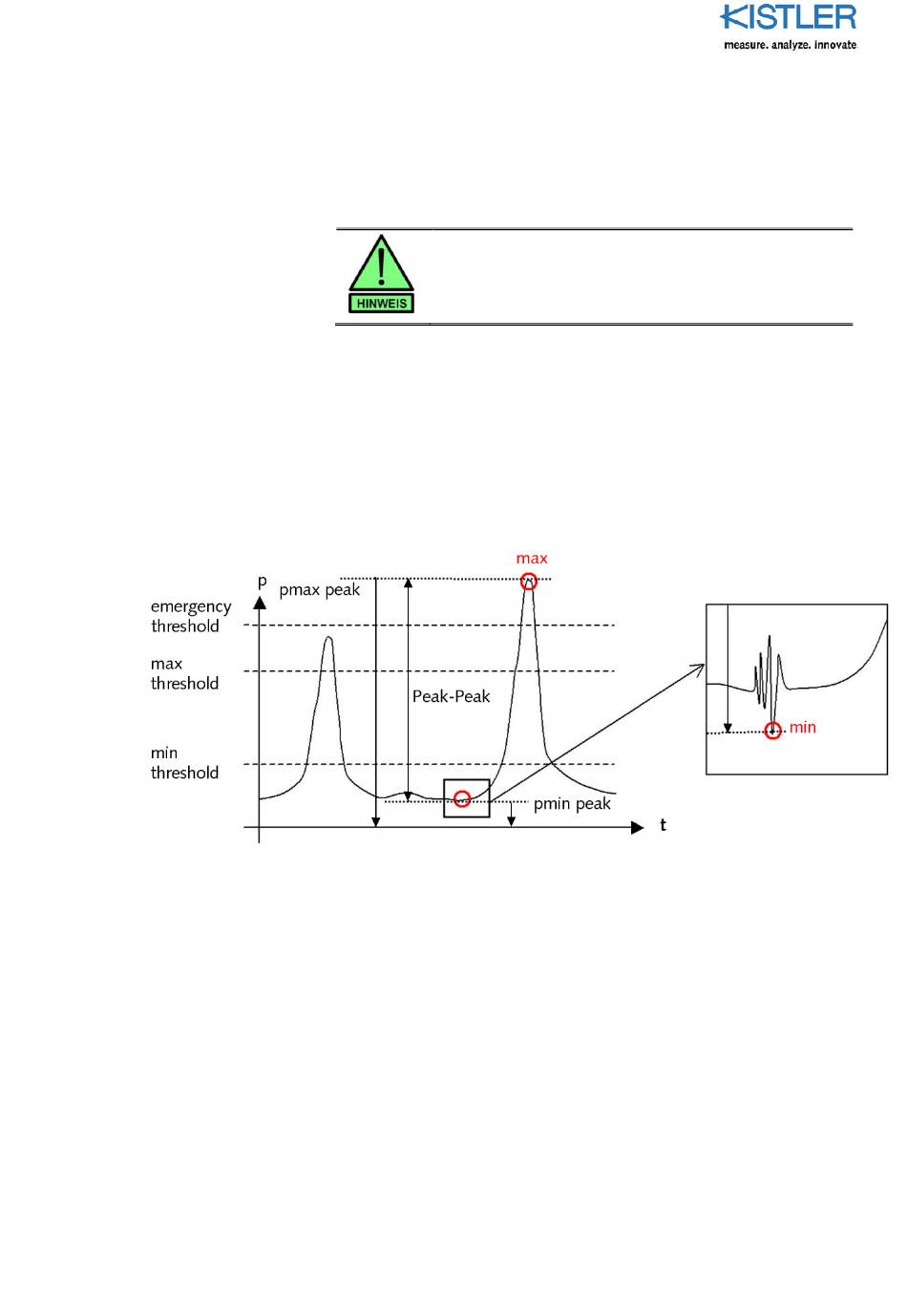

Bild 11: Definitionen am Motorendrucksignal inkl. Details
Je nach Anwendung und Genauigkeitsanforderungen
können drei Methoden bezüglich der Einlassdruckkorrektur
bei der Maximaldruckberechnung erreicht werden. Dies
wird mit dem Begriff "peak measure mode" festgelegt.
Dabei sind folgende Messmodi einstellbar:
1. peak – peak
Differenz zwischen Maximal- und Minimalwert des
Drucksignals in einem Messzyklus
2. (peak – peak) + pInlet
Differenz zwischen Maximal- und Minimalwert des
Drucksignals in einem Messzyklus, wobei der
(gemessene) Einlassdruck pInlet hinzuaddiert wird.
ähnliche
Störungen
