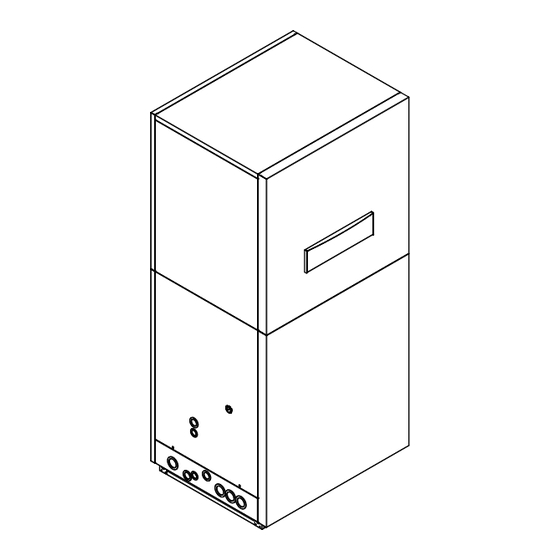

- Seite 1 Montage- und Betriebsanleitung Weishaupt Luft/Wasser-Wärmepumpe für Innenaufstellung WWP L 14 IK-2 83259301 · 01/2014...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP L 14 IK-2 Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................3 Gesetzliche Vorschriften und Richtlinien .............. 3 Energiesparende Handhabung der Wärmepumpe..........4 Verwendungszweck der Wärmepumpe................5 Anwendungsbereich ....................5 Arbeitsweise ........................ 5 Lieferumfang ............................ -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP L 14 IK-2 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG ACHTUNG Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem die Wärmepumpe betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in regelmäßigen... -
Seite 5: Bestimmungsgemäßer Gebrauch
Montage- und Betriebsanleitung WWP L 14 IK-2 1 Bitte sofort lesen Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den vom Hersteller vorgesehenen Verwendungszweck freige- geben. Ein anderer oder darüber hinaus gehender Gebrauch gilt als nicht bestim- mungsgemäß. Dazu zählt auch die Beachtung der zugehörigen Projektierungsunterla- gen. -
Seite 6: Energiesparende Handhabung Der Wärmepumpe
Montage- und Betriebsanleitung WWP L 14 IK-2 1 Bitte sofort lesen Energiesparende Handhabung der Wärmepumpe Mit dem Kauf dieser Wärmepumpe tragen Sie zur Schonung der Umwelt bei. Die Vor- aussetzung für eine energiesparende Betriebsweise ist die richtige Auslegung der Wärmequellen- und Wärmenutzungsanlage. -
Seite 7: Verwendungszweck Der Wärmepumpe
Die Wärmepumpe ist nicht ausgelegt für den erhöhten Wärmebedarf während der Bauaustrocknung, deshalb muss der zusätzliche Wärmebedarf mit speziellen, bausei- tigen Geräten erfolgen. Die WWP L 14 IK-2 ist serienmäßig mit einem elektrischen Tauchheizkörper ausgerüstet, mit dessen Heizungsunterstützung kann u.U. auch der Wärmemehrbedarf während der Bauaustrocknung gedeckt werden. -
Seite 8: Lieferumfang
Montage- und Betriebsanleitung WWP L 14 IK-2 3 Lieferumfang Lieferumfang Grundgerät Die Wärmepumpe enthält untern aufgeführte Bauteile. Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom Kyoto-Protokoll er- fasste fluorierte Kältemittel R417A mit einem GWP-Wert von 2235. Es ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar. -
Seite 9: Schaltkasten
Montage- und Betriebsanleitung WWP L 14 IK-2 3 Lieferumfang Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Er ist nach Abnahme der unteren Frontabdeckung zugänglich. Im Schaltkasten befinden sich die Netzanschlussklemmen, sowie die Leistungs- schütze, die Sanftanlauf-Einheit und der Wärmepumpenmanager. -
Seite 10: Zubehör
Montage- und Betriebsanleitung WWP L 14 IK-2 4 Zubehör Zubehör Fernbedienung Als Komforterweiterung ist im Sonderzubehör eine Fernbedienstation erhältlich. Bedie- nung und Menüführung sind identisch mit denen des Wärmepumpenmanagers. Der Anschluss erfolgt über eine Schnittstelle (Sonderzubehör) mit Westernstecker RJ 12. -
Seite 11: Transport
Montage- und Betriebsanleitung WWP L 14 IK-2 5 Transport Transport ACHTUNG ACHTUNG Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Kurzfristig ist auch eine Kippung bis zu 60° Neigung erlaubt (Transport durch Türen). -
Seite 12: Gerätetrennung Zu Transportzwecken
Montage- und Betriebsanleitung WWP L 14 IK-2 5 Transport Gerätetrennung zu Transportzwecken Auf Grund der Außenabmessungen bzw. einer Gesamthöhe der Wärmepumpe von ca. 2,1 m ist deren Transport zum Aufstellungsort im endmontierten Zustand, insbeson- dere durch Türen, nicht immer gewährleistet. Um den Transport dennoch zu ermögli- chen, verfügt diese Wärmepumpe über die Option der „Gerätetrennung“. -
Seite 13: Krantransport
Montage- und Betriebsanleitung WWP L 14 IK-2 5 Transport Krantransport Optional können in den vorhandene Bohrungen (12,5 mm) der oberen vier Verbin- dungsbleche Ringschrauben M12 (mit Unterlegscheiben) montiert werden. An diesen kann die Wärmepumpe auch mit einem Kran transportiert werden. -
Seite 14: Aufstellung
Montage- und Betriebsanleitung WWP L 14 IK-2 6 Aufstellung Aufstellung Allgemein Die Wärmepumpe ist vorrangig für die Eckaufstellung konzipiert. In Verbindung mit einem Luftkanal (als Zubehör erhältlich) an der Ausblas- oder Ansaugseite sind auch andere Aufstellungen möglich. Standardmäßig erfolgt die Luftausleitung rechtsseitig (siehe Pfeilrichtung in der Skizze). -
Seite 15: Kondensatleitung
Montage- und Betriebsanleitung WWP L 14 IK-2 6 Aufstellung Kondensatleitung Das im Betrieb anfallende Kondenswasser muss frostfrei abgeleitet werden. Um einen einwandfreien Abfluss zu gewährleisten, muss die Wärmepumpe waagerecht stehen. Das Kondenswasserrohr muss mindestens einen Durchmesser von 50 mm haben und muss frostsicher in den Abwasserkanal geführt werden. -
Seite 16: Montage
Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage Montage Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: Zu-/Abluft Vor-/Rückläufe der Heizungsanlage Kondensatablauf Ablauf des Überdruckventiles Temperaturfühler Spannungsversorgung Luftanschluss ACHTUNG ACHTUNG Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt werden. -
Seite 17: Heizungsseitiger Anschluss
Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage Heizungsseitiger Anschluss Zum Anschluss an das Heizsystem hat die Wärmepumpe 1 1/4" flachdichtende Au- ßengewindeanschlüsse. Ist keine Warmwassererwärmung durch die Wärmepumpe vorgesehen, so ist der Warmwasserausgang durch entsprechende Verschlusskappen dauerhaft abzudich- ten. - Seite 18 Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. Dieses kann z.B. durch Installation eines doppelt dif- ferenzdrucklosen Verteilers erreicht werden. Eine Unterschreitung des Mindestdurch- flusses kann zum Totalschaden der Wärmepumpe durch ein Aufgefrieren des Platten- wärmetauschers im Kältekreislauf führen.
-
Seite 19: Temperaturfühler
Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage Temperaturfühler Folgende Temperaturfühler sind bereits eingebaut bzw. müssen zusätzlich montiert werden: Außentemperatur (R1) beigelegt NTC-2 Rücklauftemperatur (R2) eingebaut NTC-10 Vorlauftemperatur (R9) eingebaut NTC-10 7.4.1 Fühlerkennlinien Temperatur in °C NTC-2 in k... -
Seite 20: Montage Des Außentemperaturfühlers
Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage 7.4.2 Montage des Außentemperaturfühlers Der Temperaturfühler muss so angebracht werden, dass sämtliche Witterungsein- flüsse erfasst werden und der Messwert nicht verfälscht wird. an der Außenwand eines beheizten Wohnraumes und möglichst an der Nord- bzw. -
Seite 21: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage Elektrischer Anschluss 7.5.1 Allgemein Sämtliche elektrische Anschlussarbeiten dürfen nur von einer Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten unter Beachtung der Montage- und Gebrauchsanweisung, länderspezifischen Installationsvorschriften z.B. VDE 0100 ... -
Seite 22: Anschluss Von Elektronisch Geregelten Umwälzpumpen
Montage- und Betriebsanleitung WWP L 14 IK-2 7 Montage 4. Das Schütz (K21) für die Flanschheizung (E9) im Warmwasserspeicher ist entsprechend der Heizkörperleistung auszulegen und bauseits beizustellen. Die Ansteuerung (230 VAC) erfolgt aus dem WPM über die Klemmen X2/N und N1- J16/NO10. -
Seite 23: Inbetriebnahme
8 Inbetriebnahme Inbetriebnahme Allgemein Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst (Weishaupt-Techniker) durchgeführt werden. Unter bestimmten Bedingungen ist damit eine zusätzliche Garantieleistung verbunden Vorbereitung Vor der Inbetriebnahme müssen folgende Punkte geprüft werden: Alle Anschlüsse der Wärmepumpe müssen wie in Kapitel 6 beschrieben montiert ... -
Seite 24: Vorgehensweise Bei Inbetriebnahme
Montage- und Betriebsanleitung WWP L 14 IK-2 8 Inbetriebnahme Vorgehensweise bei Inbetriebnahme Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärmepumpenmanager. Die Einstellungen müssen gemäß dessen Anweisung vollzogen werden. Betrieb mit externer Heizungsumwälzpumpe (empfohlen) In dieser Betriebsart gewährleistet die interne Umwälzpumpe in Kombination mit dem differenzdrucklosen Verteiler einen ausreichenden kontinuierlichen Mindestdurchsatz in der Wärmepumpe. - Seite 25 Montage- und Betriebsanleitung WWP L 14 IK-2 8 Inbetriebnahme Durch den Betrieb mit einer Umwälzpumpe sind folgende zusätzliche Inbetriebnahmetätigkeiten auszuführen: Schließen Sie alle Heizkreise, die auch im Betrieb je nach Nutzung geschlossen sein können, so dass der vom Wasserdurchsatz ungünstigste Betriebszustand vorliegt.
-
Seite 26: Reinigung / Pflege
Montage- und Betriebsanleitung WWP L 14 IK-2 9 Reinigung / Pflege Reinigung / Pflege Pflege Vermeiden Sie zum Schutz des Lackes das Anlehnen und Ablegen von Gegenständen am und auf dem Gerät. Die Außenteile der Wärmepumpe können mit einem feuchten Tuch und mit handelsüblichen Reinigern abgewischt werden. -
Seite 27: Reinigung Luftseite
Montage- und Betriebsanleitung WWP L 14 IK-2 9 Reinigung / Pflege Reinigung Luftseite Luftkanäle, Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperiode von Ver- unreinigungen (Blätter, Zweige usw.) zu reinigen. Dazu ist die Wärmepumpe an der lin- ken Seite und Frontseite zuerst unten und dann oben zu öffnen. -
Seite 28: 10 Störungen / Fehlersuche
Montage- und Betriebsanleitung WWP L 14 IK-2 10 Störungen / Fehlersuche 10 Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungsfrei arbeiten. Tritt den- noch einmal eine Störung auf, wird diese im Display des Wärmepumpenmanagers an- gezeigt. Schlagen Sie dazu auf der Seite Störungen und Fehlersuche in der Ge- brauchsanweisung des Wärmepumpenmanagers nach. -
Seite 29: 11 Außerbetriebnahme / Entsorgung
Montage- und Betriebsanleitung WWP L 14 IK-2 11 Außerbetriebnahme / Entsorgung 11 Außerbetriebnahme / Entsorgung Bevor die Wärmepumpe ausgebaut wird, ist die Maschine spannungsfrei zu schalten und abzuschiebern. Der Ausbau der Wär-mepumpe muss durch Fachpersonal erfol- gen. Umweltrelevante Anforderungen, in Bezug auf Rückgewinnung, Wiederverwen- dung und Entsorgung von Betriebsstoffen und Bauteilen gemäß... -
Seite 30: 12 Geräteinformation
Montage- und Betriebsanleitung WWP L 14 IK-2 12 Geräteinformation 12 Geräteinformation Typ- und Verkaufsbezeichnung WWP L 14 IK-2 Bauform Wärmequelle Luft 2.1 Ausführung Kompakt 2.2 Regler integriert 2.3 Wärmemengenzähler optional (als Zubehör) 2.4 Aufstellungsort Innen 2.5 Leistungsstufen Einsatzgrenzen 3.1 Heizwasser-Vorlauf / Rücklauf... - Seite 31 Montage- und Betriebsanleitung WWP L 14 IK-2 12 Geräteinformation 6.9 Leistungsaufnahme Verdichterschutz, thermostatisch geregelt 6.10 Leistungsaufnahme Ventilator bis 150 6.11 Leistungsaufnahme Umwälzpumpe max. 87 6.12 Leistung Elektroheizstab (2. Wärmeerzeuger) 3,0 / 6,0 Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale 8.1 Abtauart Kreislaufumkehr 8.2 Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt...
- Seite 32 Montage- und Betriebsanleitung WWP L 14 IK-2 12 Geräteinformation 452160.66.48 · 01/2014 · Rei...
-
Seite 33: Anhang
Montage- und Betriebsanleitung WWP L 14 IK-2 Anhang Maßbilder ............................II Wärmepumpe Standardausführung ................II Wärmepumpe......................III Einbaumaße ........................ IV Diagramme ............................V Kennlinien ........................V Einsatzgrenzendiagramm ..................VI Stromlaufpläne ..........................VII Steuerung ........................VII Last ..........................VIII Anschlussplan ......................IX Legende ........................X Hydraulisches Einbindungsschema ................ -
Seite 34: Maßbilder
Montage- und Betriebsanleitung WWP L 14 IK-2 1 Maßbilder Maßbilder Wärmepumpe Standardausführung 452160.66.48 · 01/2014 · Rei... -
Seite 35: Wärmepumpe
Montage- und Betriebsanleitung WWP L 14 IK-2 1 Maßbilder Wärmepumpe Luftauslassseite links (nur mit Zubehör) 452160.66.48 · 01/2014 · Rei... -
Seite 36: Einbaumaße
Montage- und Betriebsanleitung WWP L 14 IK-2 1 Maßbilder Einbaumaße 452160.66.48 · 01/2014 · Rei... -
Seite 37: Diagramme
Montage- und Betriebsanleitung WWP L 14 IK-2 2 Diagramme Diagramme Kennlinien 452160.66.48 · 01/2014 · Rei... -
Seite 38: Einsatzgrenzendiagramm
Montage- und Betriebsanleitung WWP L 14 IK-2 2 Diagramme Einsatzgrenzendiagramm Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt *Water inlet *Entrée d'eau Wärmequelleneintrittstemperatur [°C] Heat source temperature inlet [°C] Température d'entrée de la source de chaleur [°C] *Bei Luft/Wasser-Wärmepumpen stellt die minimale Heizwassertemperatur die Mindest-Rücklauftemperatur dar... -
Seite 39: Stromlaufpläne
Montage- und Betriebsanleitung WWP L 14 IK-2 3 Stromlaufpläne Stromlaufpläne Steuerung 452160.66.48 · 01/2014 · Rei... -
Seite 40: Last
Montage- und Betriebsanleitung WWP L 14 IK-2 3 Stromlaufpläne Last VIII 452160.66.48 · 01/2014 · Rei... -
Seite 41: Anschlussplan
Montage- und Betriebsanleitung WWP L 14 IK-2 3 Stromlaufpläne Anschlussplan 452160.66.48 · 01/2014 · Rei... -
Seite 42: Legende
Montage- und Betriebsanleitung WWP L 14 IK-2 3 Stromlaufpläne Legende Brücke EVS (J5/ID3-EVS nach X2) muss eingelegt The utility bridge (J5/ID3-EVS to X2) must be inserted Pont de blocage de la société d'électricité EJP (J5/ werden wenn kein EVU-Sperrschütz vorhanden ist if there is no utility blocking contactor (contact open = ID3-EVS avec X2) à... - Seite 43 Montage- und Betriebsanleitung WWP L 14 IK-2 3 Stromlaufpläne M18* Warmwasserladepumpe Hot water loading pump Pompe de charge eau chaude sanitaire M19* Schwimmbadwasserumwälzpumpe Swimming pool water circulating pump Circulateur d'eau de piscine M21* Mischer Hauptkreis oder 3. Heizkreis Mixer for main circuit or heating circuit 3 Mélangeur circ.
-
Seite 44: Hydraulisches Einbindungsschema
Montage- und Betriebsanleitung WWP L 14 IK-2 4 Hydraulisches Einbindungsschema Hydraulisches Einbindungsschema Darstellung 452160.66.48 · 01/2014 · Rei... -
Seite 45: Legende
Montage- und Betriebsanleitung WWP L 14 IK-2 4 Hydraulisches Einbindungsschema Legende Absperrventil Shutoff valve Robinet d’arrêt Sicherheitsventilkombination Safety valve combination Groupe de valves de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d´expansion Raumtemperaturgesteuertes Ventil Room temperature-controlled valve Valve commandée par température Robinet d’arrêt avec clapet anti-re-... -
