TMT162
Endress+Hauser
3
Montage
3.1
Montage auf einen Blick
Das Gerät kann bei stabilen Sensoren direkt auf den Sensor montiert werden. Für die abgesetzte
Montage an Wand- oder Rohr stehen zwei Montagehalter zur Verfügung (siehe Abb. 3). Das
beleuchtete Display ist in 4 verschiedenen Positionen montierbar (s. Abb. 2):

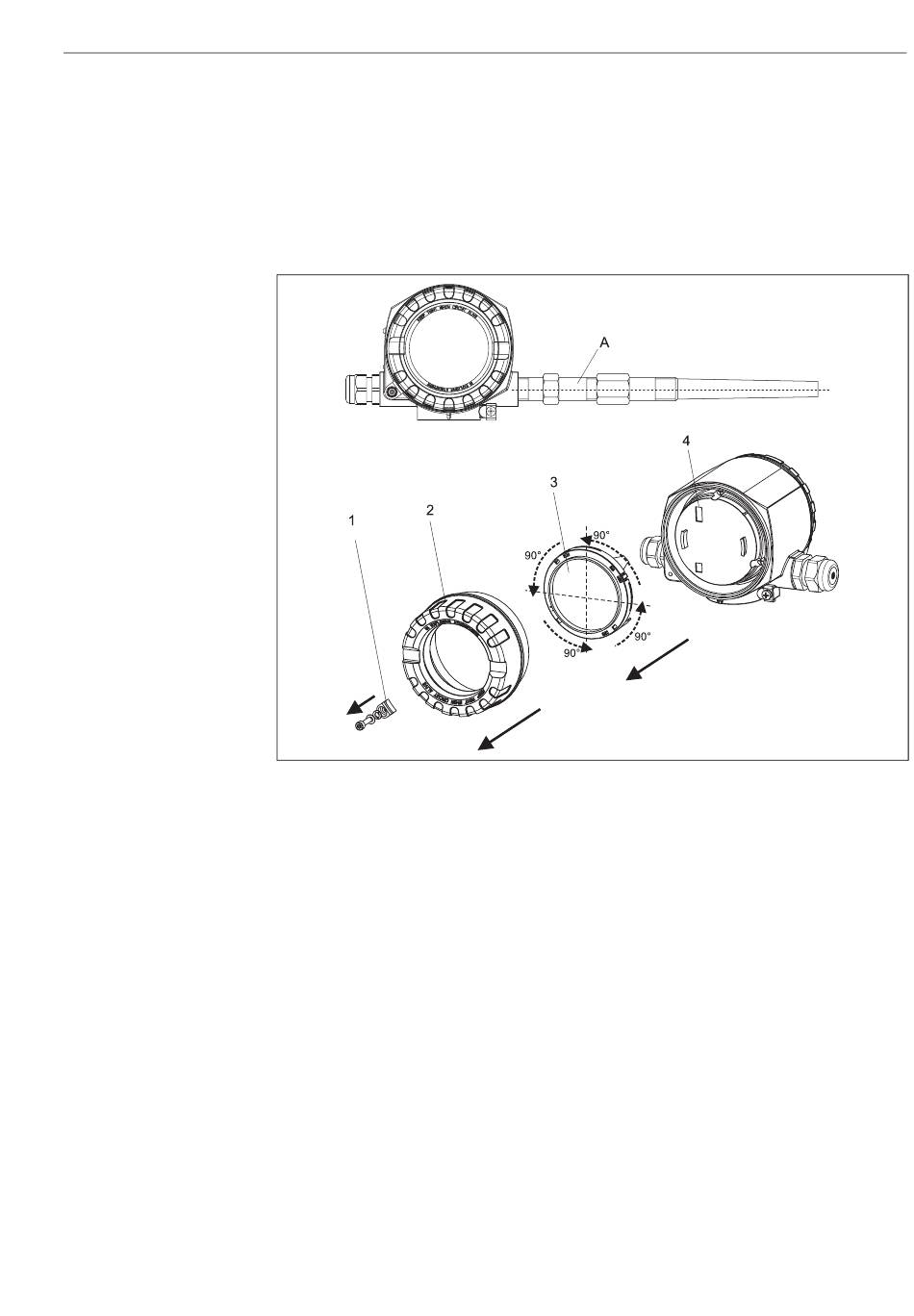

Abb. 2:
Temperaturfeldtransmitter mit Sensor, 4 Display-Positionen, steckbar in 90°-Schritten
Pos. A: Sensor
Pos. 1: Deckelkralle
Pos. 2: Gehäusedeckel mit O-Ring
Pos. 3: Display mit Halterung
Pos. 4: Elektronikraum
1.
Entfernen Sie die Deckelkralle (Pos. 1).
2.
Schrauben Sie den Gehäusedeckel zusammen mit dem O-Ring ab (Pos. 2).
3.
Ziehen Sie das Display mit Halterung (Pos. 3) vom Elektronikraum (Pos. 4) ab. Versetzen Sie
das Display mit Halterung jeweils in 90°-Schritten in Ihre gewünschte Position und bringen es
wieder im Elektronikraum am jeweiligen Steckplatz an.
4.
Schrauben Sie anschließend den Gehäusedeckel zusammen mit dem O-Ring auf. Bringen Sie
abschließend die Deckelkralle wieder an.
Montage
9
