Die Anzeige muss mind. 30° rechts von der Blickachse des Fahrenden installiert sein.
Wir empfehlen hier eine Installation an der rechten A-Säule.

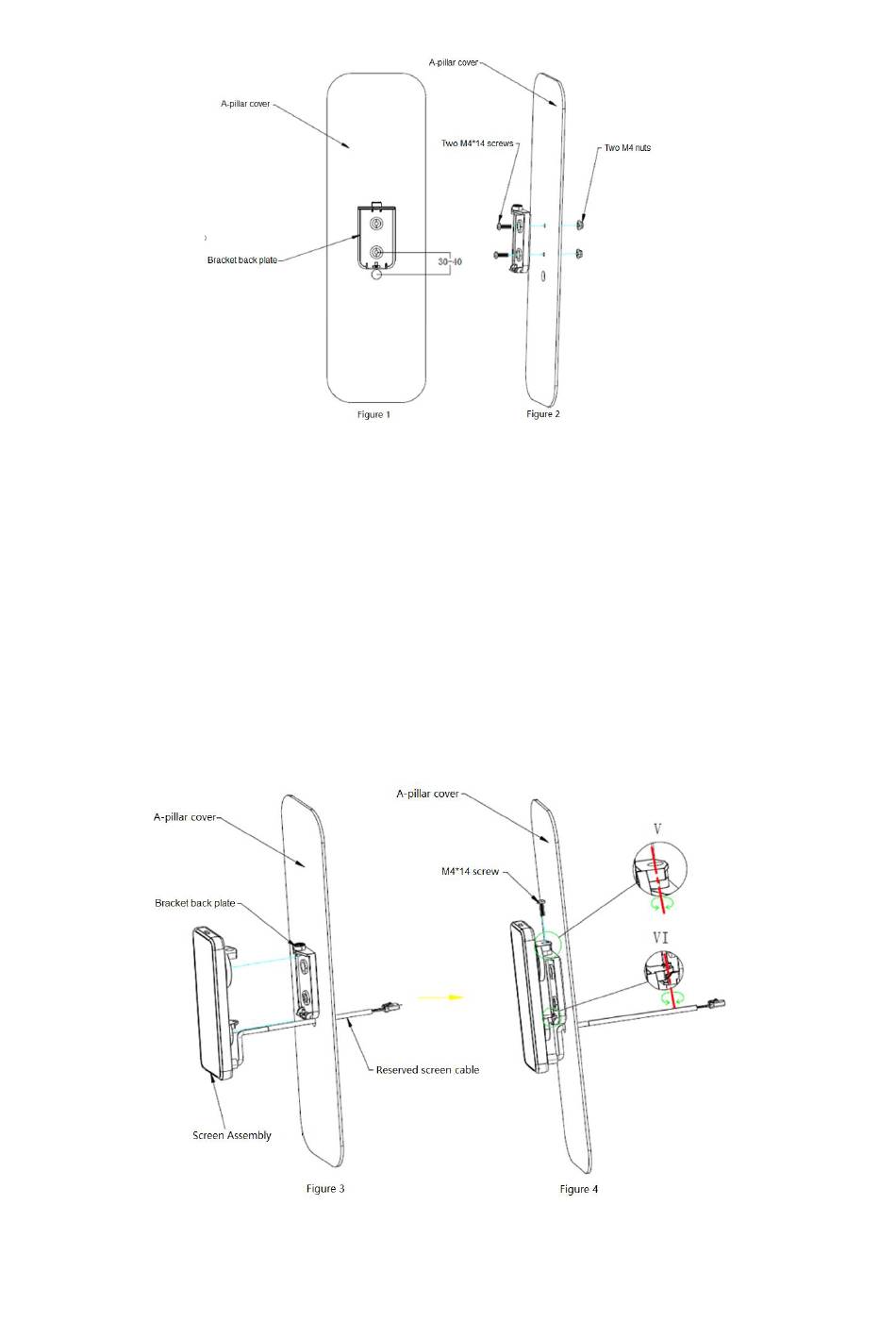

a. Entfernen Sie die Abdeckung der A-Säule und bohren Sie Löcher: Nehmen Sie die
Befestigungslöcher
auf
der
Halterungsrückplatte
gemäß
Abbildung 1
als
Referenzpunkte und bohren Sie zwei 4,5-mm-Befestigungslöcher und ein 12-mm-Loch,
um das Kabel hindurchzuführen (30-40 mm unterhalb der Befestigungslöcher).
b. Verwenden Sie gemäß Abbildung 2 zwei M4*14-Schrauben, um die Rückplatte der
Halterung an der Abdeckung der A-Säule zu befestigen.
Hinweis: 3M-Kleber auf der Halterungsrückplatte ermöglicht das Aufkleben der
Halterung auf die A- Säulenabdeckung.
c. Wie in Abbildung 3 gezeigt, das Kabel an der Siebbaugruppe durch die
Kabelöffnung an der Abdeckung der A-Säule führen.
20
