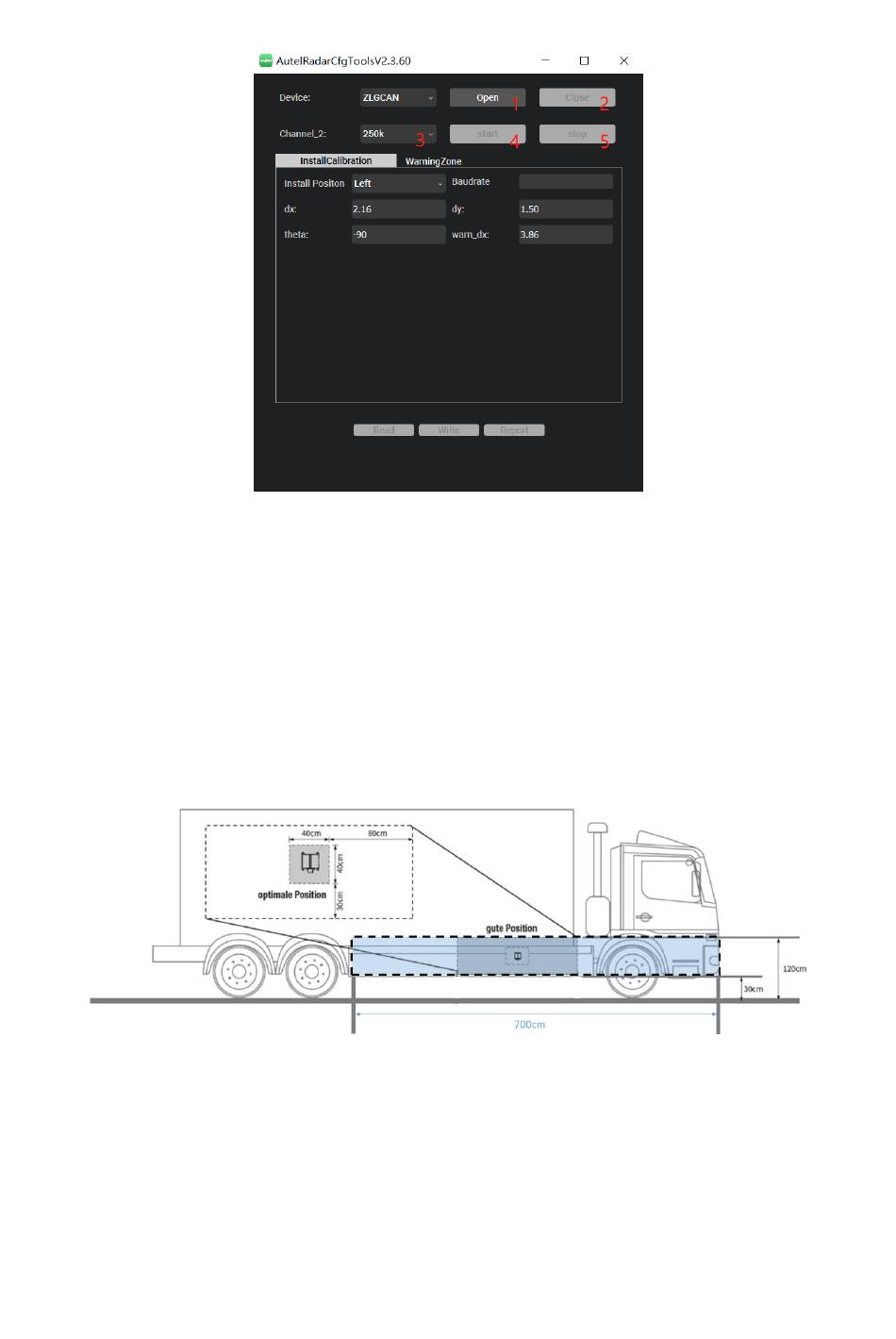

Abbildung 2-4 AutelRadarCfgTools-Schnittstellensymbol
Maximale Einbaubereich: Der Maximale Einbaubereich ist in Abbildung 2-4.1
dargestellt. Der Sensor darf mit Software Parametrierung maximal ab Fahrzeugfront
bis 700cm nach hinten verbaut werden. Gleichzeitig darf der Sensor nicht hinter der
erste Hinterachse verbaut werden. Die Einbauhöhe ist wie Plug and Play
Einbauvariante und bleibt unverändert bei 30cm – 120cm.
Abbildung 2-4.1 Maximale Einbaubereich
Installationsabweichungen: Um die Erkennungsgenauigkeit zu gewährleisten, sollte
der horizontale Winkelfehler der Radarinstallation bestenfalls innerhalb von ±1° liegen.
Der vertikale Winkelfehler bei der Installation sollte am besten innerhalb von 2° liegen.
14
