2.5 Installation des GPS- und IMU-Moduls
Das GPS/IMU-Modul kann überall in der Fahrerkabine platziert werden, die
bevorzugte Position ist hinter der Windschutzscheibe und irgendwo in der Mitte des
Cockpits.

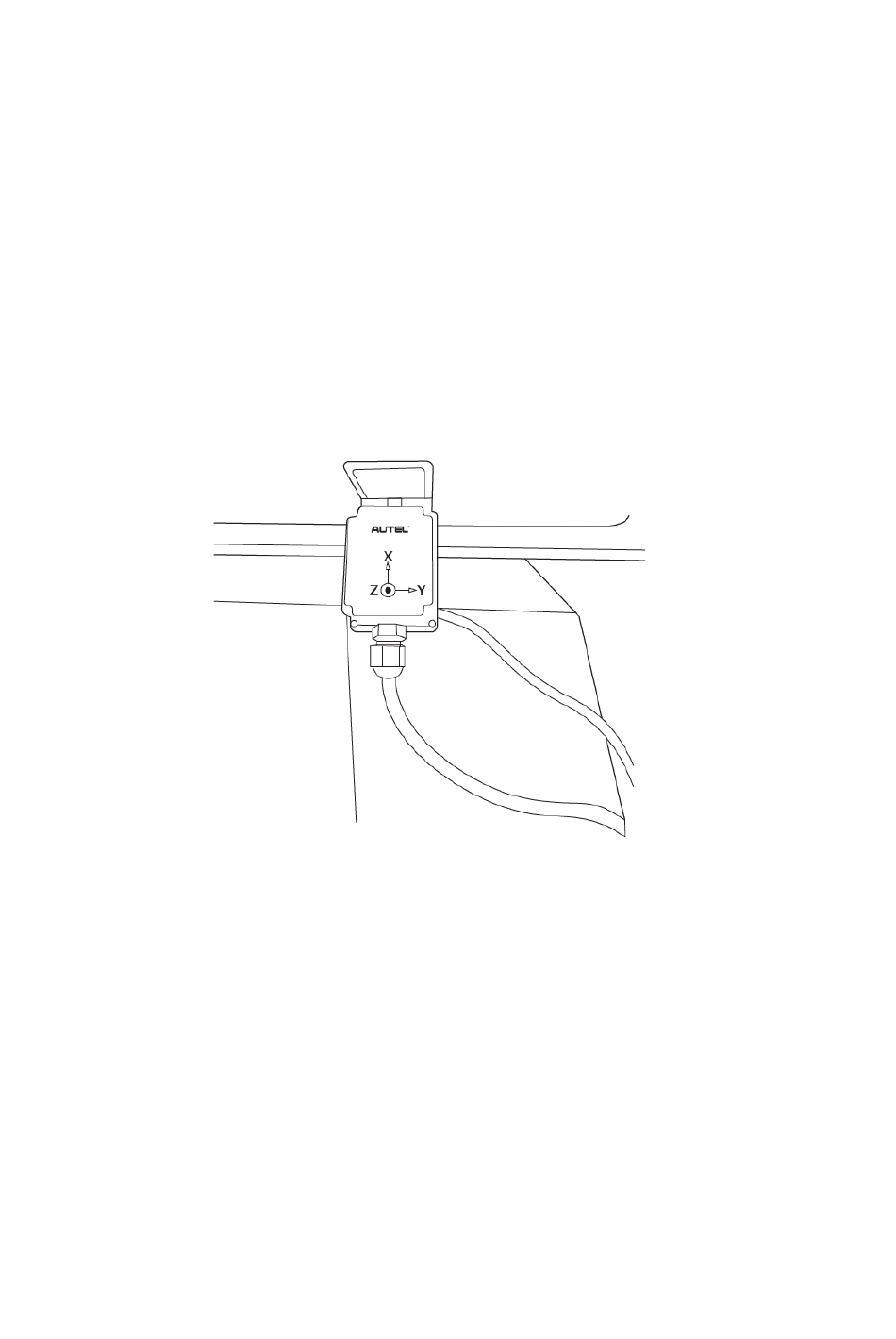

a. Platzieren Sie das GPS&IMU-Modul horizontal und beachten Sie, dass die Richtung
der X-Achse mit der Vorwärtsrichtung des Fahrzeugs übereinstimmt.
b. Das Modul kann mit Schrauben oder doppelseitigem Klebeband befestigt werden.
c. Verbinden Sie die beiden Kabelbäume am Ende des GPS&IMU-Moduls jeweils mit
dem Radar und dem Display.
Hinweis: Einbauwinkeltoleranz des GPS- und IMU-Moduls<30°
2.6 Bildschirminstallation
19
