Installation Vertical Angle
30-120cm

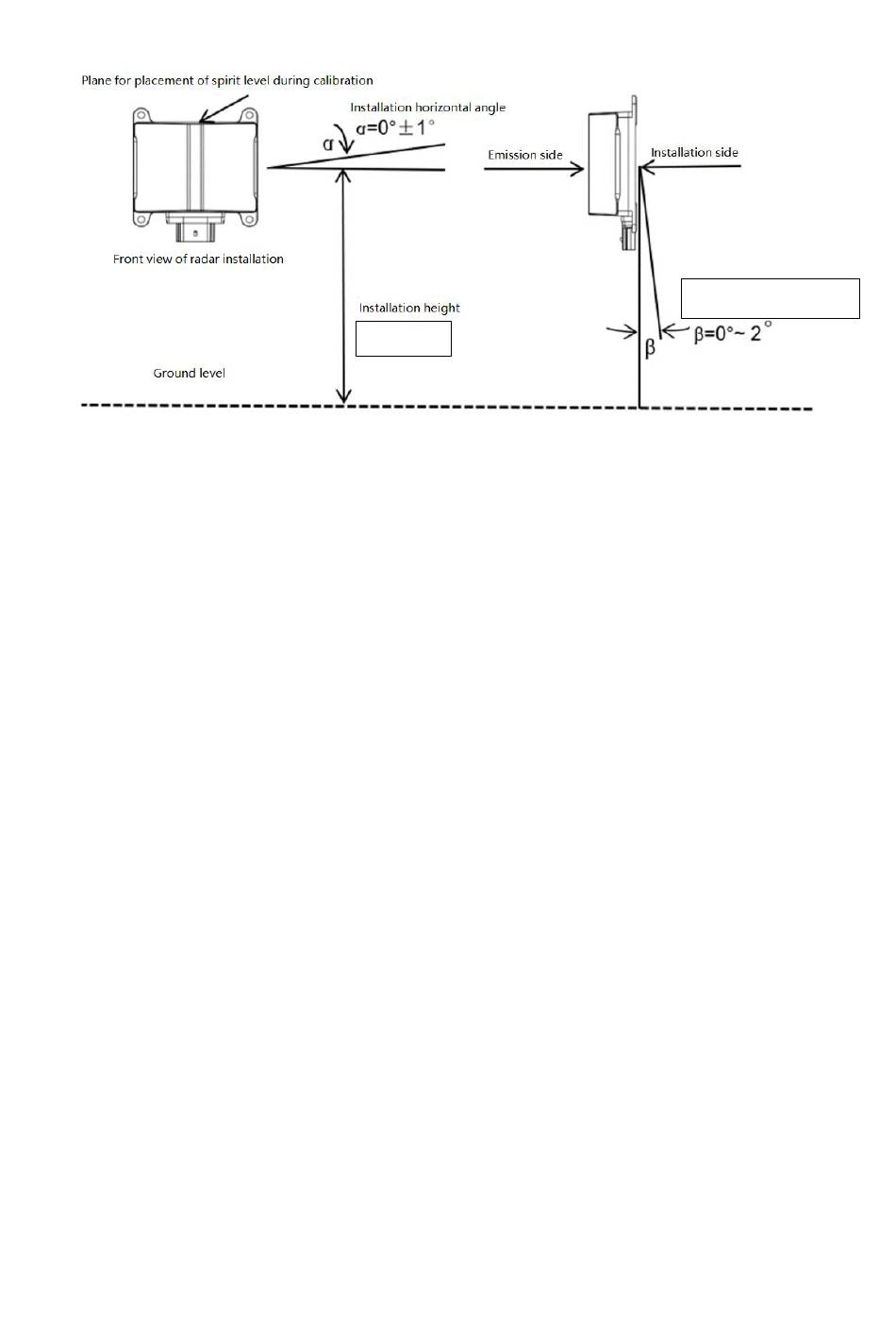

Abbildung 2-5 Radarinstallationsabweichungsdiagramm
Installationsbeispiel
Um Installationsabweichungen zu kontrollieren, kann eine optionale zusätzliche
Montagehalterung verwendet werden, um die Richtung und den Winkel während der
Installation anzupassen.
1. Befestigen Sie das Radar mit der Vorderseite des Radars (die Seite mit dem
Kunststoffgehäuse) in Richtung des Erfassungsbereichs mit den Schrauben an der
Montagehalterung.
2. Platzieren Sie die Wasserwaage in der Mitte der oberen Ebene des Radars und
justieren Sie die Einstellschraube für die Montageposition, bis die Blase den Ring in
der Mitte überlappt.
3. Sichern Sie die Einstellschraube für die Montageposition und schließen Sie dann das
Kabel an.
15
