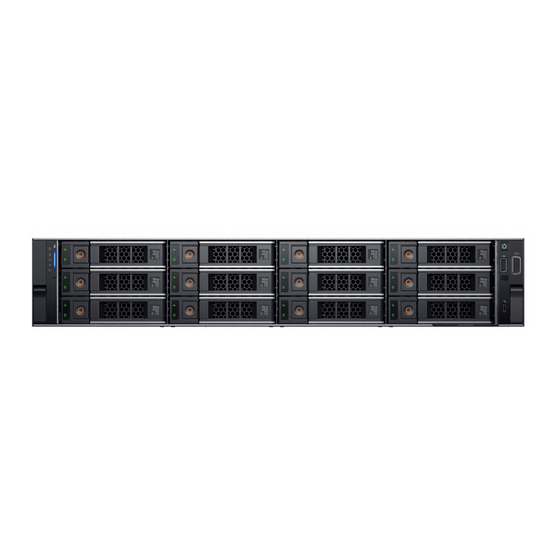

Dell EMC XC Core XC7525
Handbuch für Installation und Service
December 2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC XC Core XC7525

Inhaltszusammenfassung für Dell EMC XC Core XC7525

  • Seite 1 Dell EMC XC Core XC7525 Handbuch für Installation und Service December 2021...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 - 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: Systemübersicht......................8 Vorderansicht des Systems..............................8 Ansicht des linken Bedienfelds............................. 10 Ansicht des rechten Bedienfelds...........................11 Rückansicht des Systems..............................12 Das Systeminnere.................................14 Suchen des Express-Servicecodes und der Service-Tag-Nummer................15 Etikett mit Systeminformationen............................16 Schienengrößen und Rack-Kompatibilitätsmatrix......................19 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............
  • Seite 4 Entfernen des linken Bedienfelds..........................36 Installieren des linken Bedienfelds..........................37 Kühlgehäuse..................................39 Entfernen des Kühlgehäuses............................39 Einbauen des Kühlgehäuses............................39 Entfernen des GPU-Kühlgehäuses..........................40 Einbauen des GPU-Kühlgehäuses..........................41 Entfernen der oberen Abdeckung des GPU-Kühlgehäuses..................42 Installieren der oberen Abdeckung des GPU-Kühlgehäuses..................43 Kühllüfter....................................44 Entfernen der Lüftergehäusebaugruppe........................
  • Seite 5 Installieren der Erweiterungskarten-Riser mit voller Baulänge................88 Entfernen einer GPU..............................90 Installieren einer GPU..............................92 Optionaler serieller COM-Anschluss..........................95 Entfernen des seriellen COM-Anschlusses........................ 95 Installieren des seriellen COM-Anschlusses....................... 97 M.2-SSD-Modul...................................98 Entfernen des M.2-SSD-Moduls..........................98 Einbauen des M.2-SSD-Moduls...........................99 BOSS-S2-Karte (optional)..............................100 Entfernen des BOSS-Kartenplatzhalters........................100 Installieren des BOSS-Kartenplatzhalters........................101 Entfernen des BOSS-S2-Controller-Kartenmoduls....................102 Installieren des BOSS-S2-Controller-Kartenmoduls ....................104...
  • Seite 6 Ansichtsmenü................................136 NIC-Anzeigecodes................................137 Anzeigecodes der Stromversorgungseinheit........................137 Laufwerksanzeigecodes..............................140 Verwenden der Systemdiagnose............................. 140 Integrierte Dell-Systemdiagnose..........................140 Kapitel 8: Wie Sie Hilfe bekommen....................142 Informationen zum Recycling oder End-of-Life-Service....................142 Kontaktaufnahme mit Dell..............................142 Zugriff auf Systeminformationen mithilfe von QRL.......................142 Quick Resource Locator für das XC Core XC7525-System.................. 143 Automatische Unterstützung mit SupportAssist......................

  • Seite 7: Kapitel 1: Über Dieses Dokument

    Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten zu befolgen sind. Über dieses Dokument...

  • Seite 8: Kapitel 2: Systemübersicht

    Weitere Informationen zum Hot-Swap des NVMe PCIe SSD U.2-Geräts finden Sie im Dell Express Flash NVMe PCIe SSD-Benutzerhandbuch unter https://www.dell.com/supportAlle Produkte durchsuchen > Rechenzentrumsinfrastruktur > Speicheradapter & -controller > Dell PowerEdge Express Flash NVMe PCIe SSD > Dokumentation > Handbücher und Dokumente.
  • Seite 9 Wenn Sie sich für den sicheren Standardzugriff auf iDRAC entschieden haben, enthält das Informations-Tag auch das sichere iDRAC-Kennwort. Weitere Informationen zu den Ports finden Sie im Abschnitt www.dell.com/poweredgemanuals. Weitere Informationen finden Sie in den technischen Daten für Dell EMC XC Core XC7525 auf der Produktdokumentationsseite. Systemübersicht...

  • Seite 10: Ansicht Des Linken Bedienfelds

    BIOS- und Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter Die Seite www.dell.com/poweredgemanuals auf.

  • Seite 11: Ansicht Des Rechten Bedienfelds

    Beschreibung VGA-Anschluss Ermöglicht Ihnen das Anschließen eines Anzeigegeräts an das System. Weitere Informationen finden Sie im Abschnitt www.dell.com/poweredgemanuals. iDRAC Direct-Port (Micro-AB USB) Über den iDRAC Direct-Port (Micro-AB USB) können Sie auf die iDRAC Direct Micro-AB-Funktionen zugreifen. Weitere Informationen finden Sie im Das iDRAC- Benutzerhandbuch finden Sie unter https://www.dell.com/...

  • Seite 12: Rückansicht Des Systems

    ANMERKUNG: Drücken Sie den Netzschalter, um das ACPI-konforme Betriebssystem ordnungsgemäß herunterzufahren. ANMERKUNG: Weitere Informationen zu den Ports finden Sie im Abschnitt www.dell.com/poweredgemanuals. Rückansicht des Systems Abbildung 6. Rückansicht des Systems Tabelle 5. Rückansicht des Systems Element Anschlüsse, Bedienfelder...
  • Seite 13 OCP-Karte integriert, die mit der Hauptplatine verbunden ist. NIC-Port (1,2) Die NIC-Anschlüsse sind auf der LOM-Karte integriert, die mit der Hauptplatine verbunden ist. Stromversorgungseinheit Weitere Informationen zu den Netzteilkonfigurationen finden Sie im (PSU 1) Abschnitt www.dell.com/poweredgemanuals. Weitere Informationen zu den Ports finden Sie im Abschnitt www.dell.com/poweredgemanuals. Systemübersicht...

  • Seite 14: Das Systeminnere

    Das Systeminnere Abbildung 7. Das Systeminnere 1. Griff 2. Platzhalter für Riser 1 3. Stromversorgungseinheit (PSU 1) 4. BOSS-S2-Kartensteckplatz 5. Riser 2 6. Kühlkörper für Prozessor 1 7. Speicher-DIMM-Sockel für Prozessor 1 (E, F, G, H) 8. Lüfterbaugruppe 9. Service-Tag-Nummer 10.

  • Seite 15: Suchen Des Express-Servicecodes Und Der Service-Tag-Nummer

    Abbildung 8. Innenansicht des Systems mit Risern voller Baulänge 1. Lüftergehäusebaugruppe 2. Kühllüfter 3. GPU-Kühlgehäuse 4. Obere Abdeckung des GPU-Kühlgehäuses 5. Riser 3 6. Riser 4 7. Griff 8. Riser 1 9. Laufwerkrückwandplatine 10. Service-Tag-Nummer Suchen des Express-Servicecodes und der Service-Tag- Nummer Der eindeutige Express-Servicecode und die Service-Tag-Nummer dienen zur Identifikation des Systems.

  • Seite 16: Etikett Mit Systeminformationen

    Das Mini-Enterprise-Service-Tag (EST) befindet sich auf der Rückseite des Systems und enthält die Nummer des Service-Tag (ST), Express-Servicecode (Exp Svc Code) und Herstellungsdatum (Mfg. Date) enthält. Der Express-Servicecode wird von Dell EMC verwendet, um Support-Anrufe an die entsprechenden Mitarbeiter zu leiten.
  • Seite 17 Abbildung 10. Service-Informationen Systemübersicht...
  • Seite 18 Abbildung 11. Speicherinformationen und Anschlüsse auf der Hauptplatine Abbildung 12. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag-Nummer für 2,5-Zoll-HDD-System Systemübersicht...

  • Seite 19: Schienengrößen Und Rack-Kompatibilitätsmatrix

    Abbildung 13. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag-Nummer für 3,5-Zoll-HDD-System Schienengrößen und Rack-Kompatibilitätsmatrix Spezifische Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix, verfügbar unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf.

  • Seite 20: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von Systemadministratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell EMC Servern zu verbessern. iDRAC weist auf Systemprobleme hin, unterstützt Sie bei der Ausführung von Remote-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf das System zuzugreifen.

  • Seite 21: Optionen Für Die Einrichtung Der Idrac-Ip-Adresse

    Tabelle 6. Schnittstellen für die Einrichtung der iDRAC-IP-Adresse (fortgesetzt) Interface Links zur Dokumentation systemspezifische Integrated Dell Remote Access Controller- Benutzerhandbuch finden Sie auf der https://www.dell.com/ poweredgemanuals > Produkt-Support-Seite Ihres Systems unter > Handbücher und Dokumente. ANMERKUNG: Informationen zum Ermitteln der neuesten iDRAC-Version für Ihre Plattform und zur neuesten...

  • Seite 22: Optionen Zum Anmelden Beim Idrac

    ANMERKUNG: Sie müssen nach dem Einrichten der iDRAC-IP-Adresse den standardmäßigen Nutzernamen und das Kennwort ändern. Weitere Informationen zur Anmeldung am iDRAC und zu iDRAC-Lizenzen finden Sie im neuesten Integrated Dell Remote Access Controller-Benutzerhandbuch unter https://www.dell.com/idracmanuals. ANMERKUNG: Informationen zum Ermitteln der neuesten iDRAC-Version für Ihre Plattform und zur neuesten Dokumentationsversion finden Sie im KB-Artikel unter https://www.dell.com/support/article/sln308699.

  • Seite 23: Ressourcen Für Die Installation Des Betriebssystems

    Stellen Sie sicher, dass Sie den Webbrowser-Cache vor dem Herunterladen der Treiber und Firmware leeren. Schritte 1. Gehen Sie zu https://www.dell.com/support/drivers. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Dell Service-Tag, Dell EMC Produkt-ID oder Modell eingeben ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Detect PC, damit das System die Service-Tag- Nummer automatisch ermitteln kann, oder klicken Sie auf Browse all products und navigieren Sie zu Ihrem Produkt.

  • Seite 24: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Mangelhaftung abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 25: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Karte nach dem Einschalten des Systems automatisch auf die gleiche Firmware und Konfiguration der fehlerhaften aktualisiert. Informationen zum Aktualisieren auf die neueste Firmware und zum Ändern der Konfiguration finden Sie im Benutzerhandbuch für den Lifecycle Controller unter https://www.dell.com/idracmanuals. VORSICHT: Stellen Sie sicher, dass zwei oder mehr Personen das System horizontal aus dem Karton heben und auf eine ebene Fläche, eine Rack-Hebevorrichtung oder in die Schienen legen.

  • Seite 26: Kabelführung

    ● Plastikschreiber ● 1/4-Zoll-Schlitzschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ● ESD-Matte Kabelführung Abbildung 14. 12 x 3,5-Zoll Abbildung 15. 24 x 2,5 Zoll-SAS/SATA-Laufwerke Installieren und Entfernen von Systemkomponenten...

  • Seite 27: Rio-Karte

    RIO-Karte Entfernen der hinteren I/O-Karte (RIO) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die Hauptplatine. Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) die Schrauben, mit denen die RIO-Karte an der Systemplatine befestigt ist.

  • Seite 28: Optionale Frontverkleidung

    Schritte 1. Richten Sie die Anschlüsse und Steckplätze auf der RIO-Karte an dem Anschluss und den Abstandhaltern auf der Hauptplatine aus. 2. Drücken Sie auf die RIO-Karte, bis sie fest im Anschluss auf der Hauptplatine sitzt. 3. Befestigen Sie die RIO-Karte mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 mit den beiden Schrauben an der Hauptplatine. Abbildung 17.

  • Seite 29: Installieren Der Frontverkleidung

    Abbildung 18. Entfernen der Frontverkleidung Nächste Schritte Installieren Sie die Frontblende. Installieren der Frontverkleidung Das Verfahren zum Anbringen der Frontverkleidung mit und ohne LCD-Bedienfeld ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel der Frontverkleidung ist Teil des LCD-Blendenpakets.

  • Seite 30: Systemabdeckung

    Abbildung 19. Installieren der Frontverkleidung Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher (Nr. 2) die Verriegelung entgegen dem Uhrzeigersinn in die geöffnete Position.

  • Seite 31: Installieren Der Systemabdeckung

    Abbildung 20. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. 3. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und korrekt verlegt sind. Achten Sie außerdem darauf, dass keine Werkzeuge oder zusätzlichen Bauteile im System zurückbleiben.

  • Seite 32: Abdeckung Der Laufwerkrückwandplatine

    Abbildung 21. Installieren der Systemabdeckung Nächste Schritte 1. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Abdeckung der Laufwerkrückwandplatine Entfernen der Abdeckung der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 33: Anbringen Der Abdeckung Der Laufwerkrückwandplatine

    Abbildung 22. Entfernen der Abdeckung der Laufwerkrückwandplatine Nächste Schritte 1. Bringen Sie die Abdeckung der Laufwerkrückwandplatine Anbringen der Abdeckung der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwerkrückwandplatine an den Führungsschlitzen am System aus. 2.

  • Seite 34: Bedienfeld

    Abbildung 23. Anbringen der Abdeckung der Laufwerkrückwandplatine Nächste Schritte 1. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 35: Installieren Des Rechten Bedienfelds

    Abbildung 24. Entfernen des rechten Bedienfelds Nächste Schritte Installieren Sie das rechte Bedienfeld. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Schritte 1.

  • Seite 36: Entfernen Des Linken Bedienfelds

    ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Reihenfolge. Abbildung 25. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Bauen Sie die Lüfterbaugruppe ein. 3. Bringen Sie die Abdeckung der Laufwerkrückwandplatine Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde.

  • Seite 37: Installieren Des Linken Bedienfelds

    Schritte 1. Trennen Sie das Bedienfeldkabel vom Anschluss auf der Hauptplatine. 2. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben, mit denen das linke Bedienfeld und die Kabelabdeckung des linken Bedienfelds am System befestigt sind. 3. Halten Sie das Kabel des linken Bedienfelds fest und schieben Sie das linke Bedienfeld aus dem System. ANMERKUNG: Beachten Sie die Kabelführung, während Sie das rechte Bedienfeld aus dem System entfernen.
  • Seite 38 4. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben fest, mit denen das linke Bedienfeld und die Kabelabdeckung des linken Bedienfelds am System befestigt werden. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Reihenfolge. Abbildung 27.

  • Seite 39: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit abgenommenem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 40: Entfernen Des Gpu-Kühlgehäuses

    2. Senken Sie das Kühlgehäuse ins System ab, bis es fest sitzt ist. Abbildung 29. Einbauen des Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit abgenommenem Kühlgehäuse.

  • Seite 41: Einbauen Des Gpu-Kühlgehäuses

    Abbildung 30. Entfernen des GPU-Kühlgehäuses Nächste Schritte Installieren Sie das Kühlgehäuse. Einbauen des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Schritte 1. Richten Sie den Schlitz im GPU-Kühlgehäuse am Abstandshalter des Systems aus. 2.

  • Seite 42: Entfernen Der Oberen Abdeckung Des Gpu-Kühlgehäuses

    Abbildung 31. Einbauen des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit abgenommenem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.

  • Seite 43: Installieren Der Oberen Abdeckung Des Gpu-Kühlgehäuses

    Abbildung 32. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte Installieren Sie die obere Abdeckung des GPU-Kühlgehäuses. Installieren der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 44: Kühllüfter

    Abbildung 33. Installieren der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Kühllüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 45: Installieren Der Lüftergehäusebaugruppe

    Abbildung 34. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Installieren der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Achten Sie darauf, die Kabel im System korrekt anzubringen und mit der Kabelklammer zu sichern, bevor Sie die Lüfterbaugruppe installieren.

  • Seite 46: Entfernen Eines Kühlungslüfters

    Abbildung 35. Installieren der Lüftergehäusebaugruppe Nächste Schritte Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 47: Einsetzen Eines Kühlungslüfters

    Abbildung 36. Entfernen eines Kühlungslüfters Nächste Schritte Installieren Sie einen Kühlungslüfter. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Schritte Richten Sie den Kühlungslüfter aus und schieben Sie den Lüfter in die Lüfterbaugruppe, bis er einrastet. ANMERKUNG: Das Verfahren zum Installieren von Standard-, Hochleistungs-(Silberklasse) oder Hochleistungs-(Goldklasse)-Lüftern ist identisch.

  • Seite 48: Seitenwandhalterungen

    Abbildung 37. Einsetzen eines Kühlungslüfters Nächste Schritte Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Seitenwandhalterungen Entfernen der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 49: Installieren Der Seitenwandhalterung

    Abbildung 38. Entfernen der Halterung der Seitenwand Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren der Seitenwandhalterung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 50: Laufwerke

    Abbildung 39. Installieren der Seitenwandhalterung Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde. 3. Bringen Sie die Abdeckung der Laufwerkrückwandplatine Entfernen Sie gegebenenfalls die Frontverkleidung. 5. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 51: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 40. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalterkarte in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 41.

  • Seite 52: Installieren Des Laufwerkträgers

    VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Storage-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass Ihr Betriebssystem die Laufwerkinstallation unterstützt.

  • Seite 53: Entfernen Des Laufwerks Aus Dem Festplattenträger

    ANMERKUNG: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk installiert wird, während das System eingeschaltet ist, beginnt das Laufwerk automatisch mit der Neuerstellung. Stellen Sie sicher, dass das Ersatzlaufwerk leer ist. Alle Daten auf dem Ersatzlaufwerk gehen sofort verloren, sobald das Laufwerk installiert ist. ANMERKUNG: Stellen Sie sicher, dass sich der Verschlussbügel des Laufwerkträgers in der geöffneten Position befindet, bevor Sie den Träger in den Steckplatz einsetzen.

  • Seite 54: Einbau Des Laufwerks In Den Laufwerksträger

    2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 44. Entfernen des Laufwerks aus dem Festplattenträger Nächste Schritte Installieren Sie das Laufwerk im Laufwerksträger. Einbau des Laufwerks in den Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 55: Laufwerkrückwandplatine

    Abbildung 45. Einsetzen eines Laufwerks in einen Festplattenträger Nächste Schritte Installieren Sie den Laufwerkträger. Bringen Sie gegebenenfalls die Frontblende Laufwerkrückwandplatine Laufwerkrückwandplatine Nachfolgend sind die Laufwerksrückwandplatinen, die entsprechend Ihrer Systemkonfiguration unterstützt werden, aufgeführt: Tabelle 9. Unterstützte Rückwandplatinen System- Unterstützte Festplattenoptionen XC Core XC7525 3,5 Zoll (x12) SAS- oder SATA-Rückwandplatine 2,5 Zoll (x8) SAS-, SATA- oder NVMe-Rückwandplatine 2,5 Zoll (x16) SAS- oder SATA-Rückwandplatine...
  • Seite 56 Abbildung 46. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. DST_PA1 (PCIe/NVMe-Anschluss) 4. DST_PB1 (PCIe/NVMe-Anschluss) 5. DST_PA2 (PCIe/NVMe-Anschluss) 6. BP_PWR_1 (Strom- und Signalkabel der Rückwandplatine zur Hauptplatine) 7. DST_PB2 (PCIe/NVMe-Anschluss) Abbildung 47. 12 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_DST_SB1 2.

  • Seite 57: Entfernen Der Laufwerkrückwandplatine

    Abbildung 49. 24 x 2,5-Zoll-Laufwerkrückwandplatine 1. DST_SA1 2. SRC_SA1 3. DST_SB1 4. BP_PWR_1 5. DST_PA1 (PCIe/NVMe-Anschluss) 6. BP_PWR_2 7. DST_PB1 (PCIe/NVMe-Anschluss) 8. BP_PWR_CTRL 9. DST_PA2 (PCIe/NVMe-Anschluss) 10. DST_PB2 (PCIe/NVMe-Anschluss) Entfernen der Laufwerkrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 58: Installieren Der Laufwerkrückwandplatine

    Abbildung 50. Entfernen der Laufwerkrückwandplatine Nächste Schritte Installieren Sie die Laufwerkrückwandplatine. Installieren der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Abdeckung der Laufwerkrückwandplatine.

  • Seite 59: Perc-Frontmodul

    Abbildung 51. Installieren der Laufwerkrückwandplatine Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren Sie alle Laufwerke. Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde. 4. Bringen Sie die Abdeckung der Laufwerkrückwandplatine 5. Schließen Sie die Kabel der Laufwerkrückwandplatine an den Anschluss auf der Systemplatine an. 6.

  • Seite 60: Installieren Des Vorderseitig Montierten Perc-Frontmoduls

    Abbildung 52. Entfernen des vorderseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das vorderseitig montierte PERC-Frontmodul wieder ein. Installieren des vorderseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 61: Entfernen Des Rückseitig Montierten Perc-Frontmoduls

    Abbildung 53. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Schließen Sie alle erforderlichen Kabel wieder an. Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde. 3. Bringen Sie die Abdeckung der Laufwerkrückwandplatine 4. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 62: Installieren Des Rückseitig Montierten Perc-Frontmoduls

    Abbildung 54. Entfernen des rückseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein. Installieren des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 63: Systemspeicher

    Abbildung 55. Installieren des rückseitig montierten PERC-Frontmoduls Nächste Schritte Installieren Sie die Laufwerkrückwandplatine. Bauen Sie gegebenenfalls das Kühlgehäuse ein, sofern es ausgebaut wurde. 3. Bringen Sie die Abdeckung der Laufwerkrückwandplatine 4. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
  • Seite 64 Abbildung 56. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 10. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A3 ze A6 und e A5 und A2 und A10...

  • Seite 65: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    ANMERKUNG: Der ältere RDIMM-Arbeitsspeicher mit 32 GB Kapazität und x4-Datenbreite und 8-Gbit-DRAM-Dichte kann nicht mit dem neueren RDIMM-Arbeitsspeicher mit 32 GB Kapazität und x8-Datenbreite und 16-Gbit-DRAM-Dichte in derselben AMD EPYC™ Prozessoreinheit kombiniert werden. ANMERKUNG: Der ältere LRDIMM-Arbeitsspeicher mit 128 GB Kapazität und einer Geschwindigkeit von 2.666 MT/s kann nicht mit dem neuen 128-GB-Kapazitäts-LRDIMM-Speicher mit einer Geschwindigkeit von 3.200 MT/s kombiniert werden.
  • Seite 66 NUMA-Nodes pro Sockel (NPS) ist eine neue Funktion, die Ihnen die Konfiguration der Speicher-NUMA-Domains pro Sockel ermöglicht. Die Konfiguration kann aus einer ganzen Domain (NPS1), zwei Domains (NPS2) oder vier Domains (NPS4) bestehen. Im Falle einer Plattform mit zwei Sockeln steht ein zusätzliches NPS-Profil zur Verfügung, um den gesamten Systemspeicher als einzelne NUMA- Domain (NPS0) zuzuordnen.

  • Seite 67: Entfernen Eines Speichermoduls

    Tabelle 13. Optimale NPS-Konfiguration (fortgesetzt) Anzahl der DIMMs pro Prozessor ● Die empfohlene NPS-Einstellung wird durch X gekennzeichnet, was für optimale Leistung steht. ● NPS0 ist nur für Systeme mit zwei Prozessoren verfügbar und ist die bevorzugte Einstellung. ● Die nicht gekennzeichnete NPS-Einstellung ist funktionsfähig, zeigt jedoch eine nicht optimale Leistung. ●...

  • Seite 68: Installieren Eines Speichermoduls

    2. Drücken Sie die Auswurfhebel an beiden Enden des Speichermodulsockels gleichzeitig nach unten, um das Speichermodul aus dem Sockel zu lösen. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. 3.

  • Seite 69: Prozessor Und Kühlkörper

    VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul; setzen Sie beide Enden des Speichermoduls gleichzeitig ein. 4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel einrasten. Wenn das Speichermodul korrekt im Sockel eingesetzt ist, sind die Entriegelungshebel so ausgerichtet wie bei den anderen Sockeln mit installierten Speichermodulen.

  • Seite 70: Entfernen Des Prozessors

    Schritte 1. Lösen Sie mit einem Torx-Schraubendreher (Nr. T20) die Schrauben in der auf dem Kühlkörper angegebenen Reihenfolge: a. Lösen Sie die unverlierbaren Schrauben 1 und 2 teilweise (ca. 3 Umdrehungen). b. Lösen Sie die unverlierbaren Schrauben 3 und 4 teilweise (ca. 3 Umdrehungen). c.
  • Seite 71 ANMERKUNG: Die Schraubennummern sind auf der Kraftplatte markiert. Abbildung 60. Entfernen der Schrauben auf der Kraftplatte 2. Lösen Sie den Prozessorsockelrahmen, indem Sie die blauen Riegel anheben. Abbildung 61. Heben des Schienenrahmens 3. Ziehen Sie den Prozessorträger an der blauen Halterung aus dem Rahmen. Installieren und Entfernen von Systemkomponenten...

  • Seite 72: Einbauen Des Prozessors

    Abbildung 62. Entfernen des Prozessorträgers Nächste Schritte Bauen Sie den Prozessor ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Kühlkörper. Schritte 1.
  • Seite 73 Abbildung 63. Einsetzen des Prozessorträgers in den Rahmen 2. Drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 64. Schließen des Schienenrahmens 3. Befestigen Sie die Kraftplatte am Prozessorsockel, indem Sie die Schrauben der Reihe nach (1, 2, 3) anziehen. Wenn alle drei Schrauben vollständig eingedreht sind, wird der Sockel aktiviert.

  • Seite 74: Einsetzen Des Kühlkörpers

    ANMERKUNG: Drücken Sie die Kraftplatte beim Anziehen der Schrauben nach unten, um zu vermeiden, dass die Prozessorabdeckung aus dem Prozessorsockel kippt. Abbildung 65. Befestigen der Kraftplatte Nächste Schritte Bauen Sie den Kühlkörper ein. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
  • Seite 75 Abbildung 66. Auftragen der Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist nur für die einmalige Verwendung bestimmt. Entsorgen Sie die Spritze nach ihrer Verwendung.

  • Seite 76: Erweiterungskarten Und Erweiterungskarten-Riser

    Ereignis im Systemereignisprotokoll erfasst. Das System kann dennoch eingeschaltet werden. Sollte es jedoch zu einer F1/F2-Unterbrechung mit einer Fehlermeldung kommen, finden Sie weitere Informationen im Abschnitt Troubleshooting expansion cards (Fehlerbehebung bei Erweiterungskarten) im Dokument Dell EMC PowerEdge Servers Troubleshooting Guide (Fehlerbehebungshandbuch für Dell EMC PowerEdge-Server) unter https://www.dell.com/poweredgemanuals.
  • Seite 77 Broadcom (OCP: 25 Gb) Intern Mellanox (OCP: 25 Gb) Intern Intel (OCP: 10 Gb) Intern Broadcom (OCP: 10 Gb) Intern Intel (OCP: 10 Gb) Intern Dell BOSS-S2-Adapter (flaches Profil) Intern Dell BOSS-Adapter (flaches Profil) 3, 6 Installieren und Entfernen von Systemkomponenten...

  • Seite 78: Entfernen Der Erweiterungskarten-Riser

    Entfernen der Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. 3. Trennen Sie alle Kabel, die mit der Erweiterungskarte verbunden sind. Schritte 1. Lösen Sie bei Riser 1 die unverlierbaren Schrauben am Riser. a.
  • Seite 79 Abbildung 69. Entfernen des Erweiterungskarten-Risers (Riser 2) 3. Lösen Sie für Riser 3 die unverlierbare Schraube und drücken Sie dann auf die blaue Freigabelasche und heben Sie den Erweiterungskarten-Riser an den Kanten aus dem Riser-Anschluss auf der Systemplatine. Abbildung 70. Entfernen des Erweiterungskarten-Risers (Riser 3) 4.

  • Seite 80: Installieren Der Erweiterungskarten-Riser

    Abbildung 71. Entfernen des Erweiterungskarten-Risers (Riser 4) Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. Installieren der Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Installieren Sie gegebenenfalls die Erweiterungskarten wieder im Erweiterungskarten-Riser, falls diese ausgebaut wurden.
  • Seite 81 Abbildung 72. Installieren des Erweiterungskarten-Risers (Riser 1) Abbildung 73. Installieren des Erweiterungskarten-Risers (Riser 2) Installieren und Entfernen von Systemkomponenten...
  • Seite 82 Abbildung 74. Installieren des Erweiterungskarten-Risers (Riser 3) Abbildung 75. Installieren des Erweiterungskarten-Risers (Riser 4) Installieren und Entfernen von Systemkomponenten...

  • Seite 83: Entfernen Der Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen der Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen 1.

  • Seite 84: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Abbildung 77. Einsetzen des Abdeckblechs Nächste Schritte 1. Installieren Sie gegebenenfalls die Erweiterungskarte in einem Erweiterungskarten-Riser. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
  • Seite 85 Abbildung 78. Entfernen des Abdeckblechs 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss am Riser aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.

  • Seite 86: Entfernen Der Erweiterungskarten-Riser Mit Voller Baulänge

    Entfernen der Erweiterungskarten-Riser mit voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie die obere Abdeckung des GPU-Kühlgehäuses. Schritte 1. So entfernen Sie den Erweiterungskarten-Riser 1A: a.
  • Seite 87 Abbildung 81. Entfernen des Erweiterungskarten-Risers (Riser 3A) 3. So entfernen Sie den Erweiterungskarten-Riser 4A: a. Trennen Sie das GPU-Stromversorgungskabel von der Hauptplatine. b. Lösen Sie die unverlierbare Schraube. c. Drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den Kanten aus dem Riser-Anschluss auf der Hauptplatine.

  • Seite 88: Installieren Der Erweiterungskarten-Riser Mit Voller Baulänge

    Nächste Schritte Installieren Sie den Erweiterungskarten-Riser in voller Baulänge. Installieren der Erweiterungskarten-Riser mit voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Installieren Sie die GPU im Erweiterungskarten-Riser, falls sie entfernt wurde.
  • Seite 89 Abbildung 84. Installieren des Erweiterungskarten-Risers (Riser 3A) 2. So installieren Sie den Erweiterungskarten-Riser 4A mit voller Baulänge: a. Halten Sie die Kanten oder die Griffstellen fest und richten Sie die Löcher auf dem Erweiterungskarten-Riser an den Führungen auf der Hauptplatine aus. b.

  • Seite 90: Entfernen Einer Gpu

    Nächste Schritte Bauen Sie gegebenenfalls das GPU-Kühlgehäuse ein, sofern es ausgebaut wurde. Installieren Sie die obere Abdeckung des GPU-Kühlgehäuses. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. 4. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer GPU Voraussetzungen 1.
  • Seite 91 2. So entfernen Sie die GPU aus Riser 3 und 4: a. Schieben Sie den Erweiterungskartenriegel auf dem Riser zurück. b. Trennen Sie das GPU-Netzkabel von der GPU-Karte. c. Drücken Sie auf die Taste und ziehen Sie am schwarzen Kartenhalter, bevor Sie die GPU-Karte aus dem Riser entfernen. d.

  • Seite 92: Installieren Einer Gpu

    Abbildung 88. Einsetzen des Metallabdeckblechs Nächste Schritte Installieren Sie die GPU. Installieren einer GPU Voraussetzungen WARNUNG: GPUs der Verbraucherklasse sollten nicht in den Enterprise Server-Produkten installiert oder verwendet werden. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.
  • Seite 93 Abbildung 89. Entfernen des Metallabdeckblechs 2. So installieren Sie die GPU auf Riser 1: a. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. b. Setzen Sie die GPU vollständig in den Riser ein. c. Schließen Sie den Erweiterungskarten-Rückhalteriegel. d.
  • Seite 94 Abbildung 90. Installieren der GPU auf Riser 1 3. So installieren Sie die GPU auf Riser 3 und 4: a. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. b. Setzen Sie die GPU vollständig in den Riser ein. c.

  • Seite 95: Optionaler Serieller Com-Anschluss

    Abbildung 91. Installieren der GPU auf Riser 3 und Riser 4 Nächste Schritte Bauen Sie gegebenenfalls das GPU-Kühlgehäuse ein, sofern es ausgebaut wurde. Installieren Sie die obere Abdeckung des GPU-Kühlgehäuses. Installieren Sie den Erweiterungskarten-Riser in voller Baulänge. 4. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
  • Seite 96 Abbildung 92. Entfernen des seriellen COM-Anschlusses 2. Verbinden Sie das Kabel des seriellen COM-Ports mit dem seriellen Anschluss. Abbildung 93. Entfernen des seriellen COM-Anschlusses Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren und Entfernen von Systemkomponenten...

  • Seite 97: Installieren Des Seriellen Com-Anschlusses

    Installieren des seriellen COM-Anschlusses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Erweiterungskarten-Riser. 4. Trennen Sie das Kabel des seriellen COM-Ports vom Anschluss auf der hinteren I/O-Platine. Schritte 1.

  • Seite 98: M.2-Ssd-Modul

    Abbildung 95. Installieren des seriellen COM-Anschlusses Nächste Schritte 1. Schließen Sie das Kabel des seriellen COM-Ports wieder an den Anschluss auf der hinteren I/O-Platine an. Installieren Sie den Erweiterungskarten-Riser. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 99: Einbauen Des M.2-Ssd-Moduls

    Abbildung 96. Entfernen des M.2-SSD-Moduls Nächste Schritte Installieren Sie das M.2-SSD-Modul. Einbauen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. 3. Entfernen Sie die BOSS-Karte. Das Entfernen der BOSS-Karte ähnelt dem Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser.

  • Seite 100: Boss-S2-Karte (Optional)

    Abbildung 97. Einbauen des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. Das Installieren der BOSS-Karte ähnelt dem Installieren einer Erweiterungskarte im Erweiterungskarten-Riser. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. BOSS-S2-Karte (optional) Entfernen des BOSS-Kartenplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

  • Seite 101: Installieren Des Boss-Kartenplatzhalters

    Abbildung 98. Entfernen des BOSS-Kartenplatzhalters Nächste Schritte Installieren Sie den BOSS-Kartenplatzhalter oder installieren Sie das BOSS-S2-Controllerkartenmodul. Installieren des BOSS-Kartenplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie den BOSS-Kartenplatzhalter am BOSS-S2-Controller-Kartenmodulschacht aus und schieben Sie ihn in den Schacht, bis er einrastet.

  • Seite 102: Entfernen Des Boss-S2-Controller-Kartenmoduls

    Abbildung 99. Installieren des BOSS-Kartenplatzhalters Entfernen des BOSS-S2-Controller-Kartenmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Schritte 1. Ziehen und heben Sie den Rückhalteriegel des BOSS-S2-Kartenträgers an, um ihn zu öffnen. 2.
  • Seite 103 3. Entfernen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der das M.2-SSD am BOSS-S2-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD aus dem BOSS-S2-Kartenträger heraus und nach oben. Abbildung 101. Entfernen des M.2-SSD-Moduls 5.

  • Seite 104: Installieren Des Boss-S2-Controller-Kartenmoduls

    Abbildung 103. Entfernen des BOSS-Netzkabels und des BOSS-Signalkabels vom BOSS-S2-Controller-Kartenmodul Nächste Schritte Entfernen Sie das BOSS-S2-Controller-Kartenmodul oder installieren Sie den BOSS-Kartenplatzhalter. Installieren des BOSS-S2-Controller-Kartenmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 105 3. Setzen Sie das BOSS-S2-Controller-Kartenmodul ein und schieben Sie das Controller-Kartenmodul in Richtung der Rückseite des Gehäuses, bis es fest sitzt. 4. Befestigen Sie das BOSS-S2-Controller-Kartenmodul mit einem Kreuzschlitzschraubendreher Nr. 1 mit der Schraube M3 x 0,5 x 4,5 5. Verbinden Sie das BOSS-Stromkabel und das BOSS-Signalkabel mit den Anschlüssen auf der Systemplatine. Abbildung 105.

  • Seite 106: Systembatterie

    Abbildung 107. Installieren des BOSS-S2-Kartenträgers Nächste Schritte 1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren des Systems. Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus.
  • Seite 107 Abbildung 108. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. Halten Sie die Batterie mit dem Pluspol (+) nach oben und schieben Sie sie unter die Sicherungslaschen. b. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Abbildung 109.

  • Seite 108: Eingriffsschaltermodul

    b. Geben Sie in den Feldern Uhrzeit und Datum im System-Setup das richtige Datum und die richtige Uhrzeit ein. c. Beenden Sie das System-Setup. d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e.

  • Seite 109: Installieren Des Eingriffschaltermoduls

    Nächste Schritte Installieren Sie das Eingriffschaltermodul. Installieren des Eingriffschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Erweiterungskarten-Riser. ANMERKUNG: Merken Sie sich den Verlauf der Kabel, während Sie diese von der Hauptplatine abziehen. Sie müssen diese Kabel beim Wiedereinsetzen ordnungsgemäß...

  • Seite 110: Optionale Ocp-Karte

    Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Öffnen Sie den blauen Riegel, um die OCP-Karte zu entriegeln. 2.

  • Seite 111: Installieren Der Ocp-Karte

    Abbildung 113. Einsetzen des Abdeckblechs Nächste Schritte Installieren Sie die OCP-Karte. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie den Erweiterungskarten-Riser.
  • Seite 112 Abbildung 114. Entfernen des Abdeckblechs 2. Öffnen Sie den blauen Riegel an der Hauptplatine. 3. Schieben Sie die OCP-Karte in den Steckplatz auf dem System. 4. Drücken Sie, bis die OCP-Karte mit dem Anschluss auf der Hauptplatine verbunden ist. 5. Schließen Sie den Riegel, um die OCP-Karte am System zu verriegeln. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.

  • Seite 113: Stromversorgungseinheit

    ● Wenn die Last an der aktiven Stromversorgungseinheit unter 20 % der Stromversorgungseinheit-Nennleistung abfällt, wird die redundante Stromversorgungseinheit in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen finden Sie im iDRAC- Benutzerhandbuch unter https://www.dell.com/poweredgemanuals. Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

  • Seite 114: Entfernen Einer Stromversorgungseinheit

    Weg ist. Weitere Informationen zur Kabelführung, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https://www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Verriegelung, und schieben Sie die Stromversorgungseinheit mithilfe des Griffs aus dem Schacht der Stromversorgungseinheit heraus.

  • Seite 115: Installieren Einer Stromversorgungseinheit

    1. Wenn Sie das Kabelführungszubehör entriegelt oder entfernt haben, installieren oder verriegeln Sie es neu. Weitere Informationen zur Kabelführung, wenn das Netzteil entfernt oder installiert wird, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Kabelverwaltungszubehör des Systems unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Netzkabel mit der Stromversorgungseinheit und mit einer Steckdose.

  • Seite 116: Installieren Des Tpm-Moduls

    ● Stellen Sie sicher, dass Ihr Betriebssystem die Version des installierten TPM-Moduls unterstützt. ● Stellen Sie sicher, dass Sie die aktuelle Firmware heruntergeladen und in Ihrem System installiert haben. ● Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist. Info über diese Aufgabe VORSICHT: Sobald das TPM-Plug-in-Modul eingesetzt ist, ist es kryptografisch an diese bestimmte Systemplatine...

  • Seite 117: Initialisieren Des Tpm 2.0 Für Nutzer

    Initialisieren des TPM 2.0 für Nutzer Schritte 1. Drücken Sie auf F2, während das System startet, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie unter der Option TPM-Sicherheit den Wert Aktiviert aus. 4.

  • Seite 118: Einbauen Der Hauptplatine

    Abbildung 119. Entfernen der Hauptplatine Nächste Schritte Bauen Sie die Hauptplatine ein. Einbauen der Hauptplatine Voraussetzungen ANMERKUNG: Vor dem Austausch der Hauptplatine müssen Sie auf dem Informations-Tag den alten Aufkleber mit der iDRAC- MAC-Adresse durch den Aufkleber mit der iDRAC-MAC-Adresse ersetzen, der mit der neuen Hauptplatineplatine geliefert wurde. 1.
  • Seite 119 Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC Enterprise-Lizenz. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller-Benutzerhandbuch unter https://www.dell.com/idracmanuals. 5. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 120: Wiederherstellen Der Service-Tag-Nummer Anhand Easy Restore

    Wiederherstellen der Service-Tag-Nummer anhand Easy Restore Die Easy Restore-Funktion ermöglicht Ihnen das Wiederherstellen der Service-Tag-Nummer, der iDRAC-Lizenz, der UEFI-Konfiguration und der Konfigurationsdaten des Systems nach dem Austausch der Systemplatine. Alle Daten werden automatisch auf einem Backup- Flash-Laufwerk gesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer auf dem Backup-Flash-Gerät erkennt, fordert es den Benutzer auf, die gesicherten Informationen wiederherzustellen.

  • Seite 121: Installieren Der Lom-Karte Und Der Hinteren I/O-Platine

    2. Halten Sie die Ränder fest und ziehen Sie an der LOM-Karte oder der hinteren I/O-Platine, um sie vom Anschluss auf der Systemplatine zu trennen. Abbildung 121. Entfernen der LOM-Karte und der hinteren I/O-Platine Nächste Schritte Installieren Sie die LOM-Karte und die hintere I/O-Platine.
  • Seite 122 Abbildung 122. Installieren der LOM-Karte und der hinteren I/O-Platine Nächste Schritte Bauen Sie die Hauptplatine ein. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...

  • Seite 123: Kapitel 5: Upgradekits

    Upgradekits In der Tabelle sind die verfügbaren After Point of Sale [APOS]-Kits aufgeführt. Tabelle 16. Upgradekits Kits Verwandte Links zu Serviceanweisungen Siehe GPU-Kit Festplatten Siehe Installieren des Laufwerkträgers Festplatten-SSD Siehe Einbau des Laufwerks in den Laufwerksträger Speicher Siehe Installieren eines Speichermoduls Netzwerkkarten (Standard-PCIe-Adapter Siehe Installieren der LOM-Karte und der hinteren I/O-Platine...

  • Seite 124: Gpu-Kit

    GPU-Kit WARNUNG: GPUs der Verbraucherklasse sollten nicht in den Enterprise Server-Produkten installiert oder verwendet werden. Das GPU-FL-Kit, das HL-Kit und das GPU-Stromkabel-Kit sind drei verschiedene Kits, die dem Kunden zur Verfügung stehen. Je nach bestellter Baugruppe sind die entsprechenden Komponenten verfügbar. Tabelle 17.
  • Seite 125 In der Anforderungsmatrix für Kühlungslüfter und Schaumstoff finden Sie Informationen zu den Anforderungen an Kühlungslüfter und Schaumstoff für verschiedene Konfigurationen. Sie können das Thema www.dell.com/poweredgemanuals zur Identifizierung der Lüftertypen lesen. Tabelle 18. Anforderungsmatrix für Kühlungslüfter und Schaumstoff Systemkonfiguration Kühllüfter Schaumanforderung Keine Rückwandplatine...
  • Seite 126 Tabelle 20. GPU-Stromkabelmatrix (fortgesetzt) Kategorie Beschreibung Anbieter Kabel Kabelmenge CRD, GRPHC, 32 GB, FH und FL NVIDIA 6+2-poliges Kabel 1 Stück pro GPU-Riser 225 W, M10, PASSIV CRD, GRPHC, 16 GB, FH und FL NVIDIA 8-poliges Kabel 1 Stück pro GPU-Riser 250 W, V100, FF 3.0 CRD, GRPHC, 32 GB, FH und FL...
  • Seite 127 Abbildung 123. Anbringen von Schutzschaum auf der Systemabdeckung Befolgen Sie nach der Installation die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Upgradekits...

  • Seite 128: Kapitel 6: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Thema finden Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Jumper auf der Hauptplatine helfen dabei, das System zu deaktivieren und Kennwörter zurückzusetzen. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Hauptplatine zu identifizieren.
  • Seite 129 Tabelle 21. Jumper und Anschlüsse auf der Hauptplatine (fortgesetzt) Element Anschluss Beschreibung IO_RISER4 (CPU2) Riser 4 SL6_CPU2_PB4 PCIe-/NVMe-Anschluss 6 IO_RISER3 (CPU2) Riser 3 SIG_PWR_3 GPU-Stromversorgung J_R3_PCIE_PWR Stromanschluss von Riser 3 Hinterer I/O-Anschluss Hinterer I/O-Anschluss Knopfzellenbatterie Knopfzellenbatterie Riser 2 IO_RISER2_A (CPU1) IO_RISER2_B (CPU2) OCP NIC 3.0-Anschluss OCP NIC 3.0-Anschluss...

  • Seite 130: Jumper-Einstellungen Auf Der Hauptplatine

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Mangelhaftung abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 131 ANMERKUNG: Die vorhandenen Kennwörter werden erst dann deaktiviert (gelöscht), wenn das System mit dem Jumper auf den Kontaktstiften 4 und 6 neu gestartet wird. Um ein neues System- bzw. Setup-Kennwort zu vergeben, muss der Jumper zunächst zurück auf die Kontaktstifte 2 und 4 gesetzt werden. ANMERKUNG: Wenn Sie ein neues System- bzw.

  • Seite 132: Kapitel 7: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus während des Systemstarts anzeigen. Themen: • Status-LEDs • Anzeigecode für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Bedienfeld •...

  • Seite 133: Anzeigecode Für Systemzustand Und System-Id

    Tabelle 23. Status-LEDs und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Korrekturmaßnahme ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige leuchtet stetig gelb, Überprüfen Sie das Systemereignisprotokoll oder wenn in dem System ein lesen Sie die Systemmeldungen für das elektrischer Fehler aufgetreten ist...

  • Seite 134: Idrac Quick Sync 2-Anzeigecodes

    Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen, https://www.dell.com/ poweredgemanuals oder Benutzerhandbuch für Dell OpenManage Server Administrator unter https:// www.dell.com/openmanagemanuals. Stetig gelb leuchtend Weist darauf hin, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.

  • Seite 135: Idrac Direct-Led-Anzeigecodes

    überprüft werden muss. Das LCD-Display wird verwendet, um die iDRAC-IP-Adresse des Systems zu konfigurieren oder anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der Systemfirmware und den Agenten erzeugt werden, die die Systemkomponenten überwachen, finden Sie unter qrl.dell.com > Suche > Fehlercode, geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

  • Seite 136: Anzeigen Des Startbildschirms

    Wählen Sie Einfach aus, um den LCD-Fehlermeldungen in einer vereinfachten benutzerfreundlichen Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der Systemfirmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Suche > Fehlercode, geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

  • Seite 137: Stromversorgung

    Tabelle 29. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnet (kein Subnet bei IPv6). Anzeige der MAC-Adressen für iDRAC-, iSCSI-, oder Netzwerkgeräte. Name Zeigt den Namen für Host, Modell oder Nutzerzeichenfolge für das System an. Nummer Anzeige der Systemkennnummer oder der Service-Tag-Nummer des Systems.
  • Seite 138 Abbildung 129. Statusanzeige der Wechselstrom-Stromversorgungseinheit 1. Griff der Wechselstrom-Stromversorgungseinheit 2. Sockel 3. Verriegelung Tabelle 31. Statusanzeigecodes bei einer Wechselstrom-Stromversorgungseinheit Betriebsanzeigecodes Zustand Grün Eine zulässige Stromquelle ist mit der Stromversorgungseinheit verbunden und die Stromversorgungseinheit ist in Betrieb. Gelb blinkend Zeigt ein Problem mit der Stromversorgungseinheit. Nicht eingeschaltet Zeigt an, dass kein Strom an der Stromversorgungseinheit anliegt.
  • Seite 139 Tabelle 31. Statusanzeigecodes bei einer Wechselstrom-Stromversorgungseinheit (fortgesetzt) Betriebsanzeigecodes Zustand zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen. Um von einer High-Output- zu einer Low-Output-Konfiguration oder umgekehrt zu wechseln, müssen Sie das System ausschalten. VORSICHT: Wechselstrom-Netzteileinheiten unterstützen sowohl Eingangsspannungen von 240 V als auch von 120 V.

  • Seite 140: Laufwerksanzeigecodes

    Sekunden Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 141: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    ● Gründliche Tests durchführen, um weitere Testoptionen für Zusatzinformationen über die fehlerhaften Geräte zu erhalten ● Statusmeldungen anzeigen, die angeben, ob Tests erfolgreich abgeschlossen wurden ● Fehlermeldungen über Probleme während des Testvorgangs anzeigen Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Drücken Sie beim Hochfahren des Systems die Taste F10.

  • Seite 142: Kapitel 8: Wie Sie Hilfe Bekommen

    Die Verfügbarkeit der Dienste ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. Führen Sie folgende Schritte durch, um sich bei Problemen zum Vertrieb, technischen Support oder zum Kundendienst mit Dell in Verbindung zu setzen: Schritte 1.

  • Seite 143: Quick Resource Locator Für Das Xc Core Xc7525-System

    Abbildung 131. Quick Resource Locator für das XC Core XC7525-System Automatische Unterstützung mit SupportAssist Dell EMC SupportAssist ist ein optionales Dell EMC Services-Angebot, mit dem der technische Support für Dell EMC Server, Speicher und Netzwerkgeräte automatisiert wird. Wenn Sie eine SupportAssist-Anwendung in Ihrer IT-Umgebung installieren und einrichten, profitieren Sie von den folgenden Vorteilen: ●...

  • Seite 144: Kapitel 9: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So rufen Sie das Dokument auf, das in der Dokumentationsangebot-Tabelle aufgeführt ist: ● Gehen Sie auf der Dell EMC Support-Website folgendermaßen vor: 1. Klicken Sie auf den Link, der sich in der Pfad-Spalte der Tabelle befindet.
  • Seite 145 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management https://www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, https://www.dell.com/openmanagemanuals...
