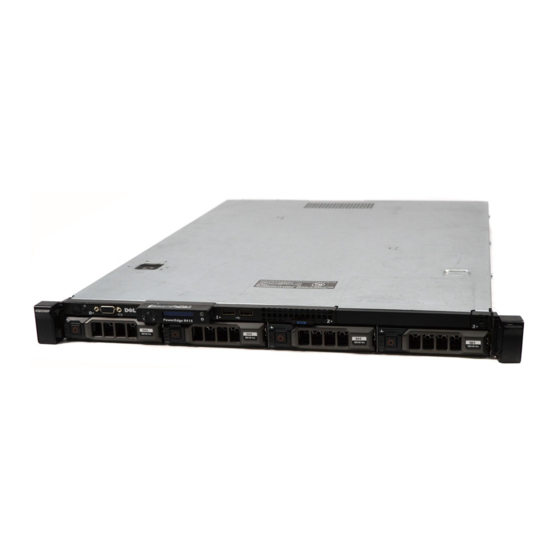

Seite 1 Dell PowerEdge R415-Systeme Hardware- Benutzerhandbuch Genormtes Modell E07S-Reihe Genormter Typ E07S003...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Irrtümer und technische Änderungen vorbehalten. © 2010 Dell Inc. Alle Rechte vorbehalten. Jegliche Reproduktion dieser Materialien ohne vorherige schriftliche Genehmigung von Dell Inc. ist streng untersagt. Marken in diesem Text: Dell™, das DELL Logo und PowerEdge™ sind Marken von Dell Inc. ® ® ®...
Seite 3: Inhaltsverzeichnis
Inhalt Wissenswertes zum System ... Zugreifen auf Funktionen beim Systemstart ..Merkmale und Anzeigen auf der Vorderseite ..Funktionen des LCD-Displays (optional) .
Seite 4 Verwenden des System-Setup-Programms und des UEFI-Boot-Managers ..Auswahl des Systemstartmodus ... . . Aufrufen des System-Setup-Programms ..Optionen des System-Setup-Programms .
Seite 5 Interner USB-Speicherstick ....Kühlgehäuse der Systemplatine ... . . Kühlgehäuse für Stromverteilungsplatine ..iDRAC6 Express-Karte (optional) .
Seite 6 Fehlerbehebung bei einem seriellen E/A-Gerät ..Fehlerbehebung bei einem NIC ... . Fehlerbehebung bei Feuchtigkeit im System ..Fehlerbehebung bei einem beschädigten System Fehlerbehebung bei der Systembatterie .
Seite 7 Ausführen der Systemdiagnose ..Verwenden von Dell Diagnostics ... . Funktionen der integrierten Systemdiagnose ..Einsatzbereich der integrierten Systemdiagnose ..
Seite 8 Inhalt...
Seite 9: Wissenswertes Zum System
Lifecycle-Controller geöffnet wird. Mit dem Lifecycle-Controller haben Sie Zugriff auf Dienstprogramme wie die integrierte Systemdiagnose. Weitere Informationen Sie in der Dokumentation zum Lifecycle-Controller unter support.dell.com/manuals. <F11> Aufruf des BIOS-Boot-Managers oder des UEFI-Boot-Managers, je nach Startkonfiguration des Systems. Siehe „Verwenden des System- Setup-Programms und des UEFI-Boot-Managers“...
Seite 10: Merkmale Und Anzeigen Auf Der Vorderseite
Merkmale und Anzeigen auf der Vorderseite Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite Element Anzeige, Taste Symbol Beschreibung oder Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das Netzschalter System eingeschaltet ist. Über den Netzschalter wird die Gleichstromversorgung des Systems gesteuert. Bei installierter optionaler Frontverkleidung ist der Netzschalter nicht zugänglich.
Seite 11 Element Anzeige, Taste Symbol Beschreibung oder Anschluss NMI-Taste Dient dazu, Softwareprobleme und Fehler von Gerätetreibern zu beheben, wenn bestimmte Betriebssysteme verwendet werden. Sie können diese Taste mit einer aufgebogenen Büroklammer betätigen. Diese Taste sollte nur auf Anweisung eines zugelassenen Support- Mitarbeiters oder entsprechend der Dokumentation des Betriebssystems verwendet werden.
Seite 12 Element Anzeige, Taste Symbol Beschreibung oder Anschluss ANMERKUNG: LED- oder LCD- Je nach Konfiguration Display ist das System entweder mit LED- Diagnoseanzeigen oder einem LCD- Display ausgestattet. LED-Display: Die vier Diagnose- anzeigen dienen der Anzeige von Fehlercodes während des Systemstarts. Siehe „Diagnoseanzeigen (optional)“...
Seite 13 Element Anzeige, Taste Symbol Beschreibung oder Anschluss Systemidentifikations- Die Identifikationstasten auf der taste Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wird eine dieser Tasten gedrückt, blinken das LCD- Display auf der Vorderseite und die blaue Systemstatusanzeige auf der Rückseite, bis eine der Tasten erneut gedrückt wird.
Seite 14: Funktionen Des Lcd-Displays (Optional)
Funktionen des LCD-Displays (optional) Auf dem LCD-Display werden Systeminformationen sowie Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß funktioniert oder überprüft werden muss. Informationen über spezifische Statuscodes finden Sie im Abschnitt „Meldungen der LCD- Statusanzeige“ auf Seite 27. Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand blau und im Fehlerfall gelb.
Seite 15 Abbildung 1-2. Merkmale des LCD-Bedienfelds Element Tasten Beschreibung Links Bewegt den Cursor schrittweise zurück. Auswählen Wählt den vom Cursor markierten Menüeintrag aus. Rechts Bewegt den Cursor schrittweise vor. Beim Durchlaufen einer Meldung: • Einmal drücken, um die Laufgeschwindigkeit zu erhöhen. •...
Seite 16: Home-Bildschirm
Home-Bildschirm Auf dem Home-Bildschirm werden vom Benutzer konfigurierbare Informationen über das System angezeigt. Dieser Bildschirm wird beim normalen Systembetrieb angezeigt, wenn keine Status- oder Fehlermeldungen anstehen. Wenn sich das System im Standby-Modus befindet, erlischt die LCD-Hintergrundbeleuchtung nach fünf Minuten Inaktivität, wenn keine Fehlermeldungen anstehen. Um den Home- Bildschirm anzuzeigen, drücken Sie eine der drei Steuertasten (Auswahl, Links oder Rechts).
Seite 17: Menü View (Anzeige)
Option Beschreibung Set home Wählen Sie die Standardinformation zur Anzeige auf (Home einstellen) dem LCD-Home-Bildschirm. Unter „Menü View (Anzeige)“ auf Seite 17 erfahren Sie, welche Optionen und Elemente standardmäßig im Home-Bildschirm angezeigt werden können. Menü View (Anzeige) Option Beschreibung BMC IP oder DRAC IP Anzeige der IPv4- oder IPv6-Adressen für den iDRAC6.
Seite 18: Festplattenanzeigemuster
Festplattenanzeigemuster Abbildung 1-3. Festplattenlaufwerkanzeige Festplattenaktivitätsanzeige 2 Festplattenstatusanzeige (grün) (grün und gelb) Wissenswertes zum System...
Seite 19 Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk identifizieren/zum Entfernen vorbereiten Laufwerk bereit zum Einsetzen oder Entfernen ANMERKUNG: Die Laufwerkstatus- anzeige bleibt aus, bis alle Festplatten nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit sind die Laufwerke nicht bereit zum Einsetzen oder Entfernen.
Seite 20: Anzeigen Und Funktionen Auf Der Rückseite
Anzeigen und Funktionen auf der Rückseite Abbildung 1-4. Anzeigen und Funktionen auf der Rückseite Element Anzeige, Taste oder Symbol Beschreibung Anschluss Serieller Anschluss Zum Anschließen eines seriellen Geräts am System. Bildschirmanschluss Zum Anschließen eines VGA- Bildschirms am System. VFlash- Zum Anschluss einer externen Mediensteckplatz SD-Speicherkarte für die optionale (optional)
Seite 21: Richtlinien Für Das Anschließen Von Externen Geräten
Element Anzeige, Taste oder Symbol Beschreibung Anschluss Systemstatusanzeige Leuchtet blau beim normalen Systembetrieb. Leuchtet gelb, wenn das System wegen eines Problems überprüft werden muss. Systemidentifikations- Die Identifikationstasten auf der taste Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren.
Seite 22: Nic-Anzeigecodes
NIC-Anzeigecodes Abbildung 1-5. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Anzeige Anzeigecode Verbindungsanzeige Der NIC ist nicht mit dem Netzwerk verbunden. und Aktivitätsanzeige leuchten nicht. Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerkpartner leuchtet grün. bei 1000 Mbit/s verbunden. Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerkpartner leuchtet gelb.
Seite 23: Anzeigecodes Für Stromversorgung
Anzeigecodes für Stromversorgung Die Anzeigen an den Netzteilen informieren darüber, ob die Stromversorgung aktiv ist oder ein Fehler aufgetreten ist. • Leuchtet nicht – Netzstrom ist nicht angeschlossen. • Grün – Im Standby-Zustand zeigt eine grüne Leuchte an, dass eine gültige Netzstromquelle mit dem Netzteil verbunden und das Netzteil in Betrieb ist.
Seite 24: Diagnoseanzeigen (Optional)
Abbildung 1-6. Netzteil-Statusanzeige Netzteil-Statusanzeige Diagnoseanzeigen (optional) Die vier Diagnoseanzeigen auf der Vorderseite geben Fehlercodes beim Systemstart wieder. Tabelle 1-1 enthält Ursachen und mögliche Behebungsmaßnahmen für diese Codes. Ein ausgefüllter Kreis bedeutet, dass die Anzeige leuchtet; ein leerer Kreis bedeutet, dass die Anzeige nicht leuchtet.
Seite 25 Tabelle 1-1. Diagnoseanzeigecodes (optional) Code Ursachen Maßnahme Das System ist normal Schließen Sie das System an eine ausgeschaltet, oder es ist funktionierende Steckdose an und möglicherweise ein Fehler drücken Sie den Netzschalter. vor der BIOS-Aktivierung aufgetreten. Die Diagnoseanzeigen leuchten nicht, wenn das Betriebssystem erfolgreich gestartet wird.
Seite 26 Tabelle 1-1. Diagnoseanzeigecodes (optional) (fortgesetzt) Code Ursachen Maßnahme Festplattenfehler. Stellen Sie sicher, dass das Diskettenlaufwerk und die Festplatte korrekt angeschlossen sind. Informationen zu den im System installierten Laufwerken finden Sie unter „Festplattenlaufwerke“ auf Seite 102. Möglicher USB-Fehler. Siehe „Fehlerbehebung bei einem USB-Gerät“...
Seite 27: Meldungen Der Lcd-Statusanzeige
Ereignisse beziehen, die im Systemereignisprotokoll (SEL) aufgezeichnet sind. Informationen über das SEL und das Konfigurieren von System- verwaltungseinstellungen finden Sie in der Dokumentation zu OpenManage Server Administrator unter support.dell.com/manuals. ANMERKUNG: Wenn das System nicht startet, drücken Sie die System- identifikationstaste mindestens fünf Sekunden lang, bis ein Fehlercode auf dem LCD-Display erscheint.
Seite 28 Tabelle 1-2. LCD-Statusmeldungen (optional) Code Text Ursachen Korrekturmaßnahmen Überprüfen Sie das Trennen Sie das System E1000 Failsafe Systemereignisprotokoll für 10 Sekunden von der voltage error. auf kritische Stromversorgung, und Contact Fehlerereignisse. starten Sie das System support. neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 29 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen CMOS-Batterie nicht Siehe „Fehlerbehebung E1210 Motherboard vorhanden, oder die bei der Systembatterie“ battery Spannung ist außerhalb auf Seite 182. failure. Check des zulässigen Bereichs. battery. RAID-Akku ist nicht vor- Setzen Sie den RAID- E1211 RAID handen, fehlerhaft, oder...
Seite 30 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Drehzahl von Lüfter x im Siehe „Fehlerbehebung E1311 RPM Fan ##x Modul # ist außerhalb des bei der Systemkühlung“ zulässigen Bereichs. auf Seite 183. Die Lüfter des Systems Überprüfen Sie das E1313 Fan redundancy sind nicht mehr redun-...
Seite 31 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Der angegebene Prozessor Stellen Sie sicher, dass E1418 CPU # not ist nicht vorhanden oder der angegebene detected. fehlerhaft, und die Mikroprozessor richtig Check CPU is Systemkonfiguration wird installiert ist. Siehe seated nicht unterstützt.
Seite 32 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Trennen Sie das System E1421 CPU # einen Prozessor- für 10 Sekunden von der initialization Initialisierungsfehler Stromversorgung, und error. Power gemeldet. starten Sie das System cycle AC. neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe...
Seite 33 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das angegebene Netzteil Überprüfen Sie die E161C Power Supply # ist an das System Netzstromquelle für das (### W) lost angeschlossen, erhält angegebene Netzteil. AC power. jedoch keinen Wenn das Problem Check PSU Wechselstrom mehr.
Seite 34 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Die Prozessoren und der Trennen Sie das System E1632 FailSafe Speicher wurden für 10 Sekunden von der event. Contact gedrosselt, um den Stromversorgung, und support. Systemleistungsbedarf starten Sie das System unter dem neu.
Seite 35 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Entfernen Sie die PCIe- E1711 PCI parity einen PCI-Paritätsfehler Erweiterungskarten und error on Bus bei einer Komponente im setzen Sie sie neu ein. ## Device ## PCI-Konfigurationsraum Wenn das Problem Function ## bei Bus Nr.
Seite 36 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Entfernen Sie die PCIe- E1712 PCI system einen PCI-Systemfehler Erweiterungskarten und error on Bus bei einer Komponente im setzen Sie sie neu ein. ## Device ## PCI-Konfigurationsraum Wenn das Problem Function ## bei Bus Nr.
Seite 37 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Überprüfen Sie das E1715 Fatal I/O festgestellt, dass ein SEL auf weitere Error. Review schwerwiegender Fehler Informationen, und & clear SEL. im System aufgetreten ist. löschen Sie dann das SEL.
Seite 38 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen CPU # internal Das System-BIOS hat Überprüfen Sie das E1717 festgestellt, dass am SEL auf weitere error. Review angegebenen Prozessor Informationen, und & clear SEL. ein interner Fehler löschen Sie dann das aufgetreten ist.
Seite 39 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Bei der angegebenen Siehe „Fehlerbehebung E1810 Hard drive ## Festplatte ist ein Fehler bei einem Festplatten- fault. Review aufgetreten. laufwerk“ auf Seite 191. & clear SEL. Die angegebene Festplatte Dient nur zur E1812 Hard drive ## wurde aus dem System...
Seite 40 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen SAS-Kabel A ist nicht Befestigen Sie das Kabel. E1A14 SAS cable A vorhanden oder defekt. Falls das Problem failure. Check weiterhin besteht, connection. tauschen Sie das Kabel aus. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 41 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Im System wurde kein Installieren Sie Speicher E2010 Memory not Speicher erkannt. oder setzen Sie die detected. Speichermodule neu ein. Inspect DIMMs. Siehe „Installieren von Speichermodulen“ auf Seite 146 oder „Fehlerbehebung beim Systemspeicher“...
Seite 42 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen DMA-Controllerfehler. Trennen Sie das System E2015 DMA Controller für 10 Sekunden von der failure. Power Stromversorgung, und cycle AC. starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 43 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Fehler beim Trennen Sie das System E2018 Programmable programmierbaren für 10 Sekunden von der Timer error. Intervallzeitgeber. Stromversorgung, und Power cycle starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 44 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Fehler des Trennen Sie das System E201B Keyboard Tastaturcontrollers. für 10 Sekunden von der Controller Stromversorgung, und error. Power starten Sie das System cycle AC. neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 45 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen BIOS-POST-Speicher- Siehe „Fehlerbehebung E201E POST memory überprüfungsfehler. beim Systemspeicher“ test failure. auf Seite 185. Check DIMMs. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“ auf Seite 211. Prozessor- Auf dem Bildschirm E2020 Konfigurationsfehler.
Seite 46 Tabelle 1-2. LCD-Statusmeldungen (optional) (fortgesetzt) Code Text Ursachen Korrekturmaßnahmen Am Speichermodul im Siehe „Fehlerbehebung E2110 Multibit Error Sockel ## ist ein Multi- beim Systemspeicher“ on DIMM ##. Bit-Fehler (MBE) auf Seite 185. Reseat DIMM. aufgetreten. Das System-BIOS hat Trennen Sie das System E2111 SBE log die Protokollierung von...
Seite 47 Netzteilen“ auf Seite 183. Check PSU cables. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“ auf Seite 211. ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossar unter support.dell.com/manuals. Wissenswertes zum System...
Seite 48: Systemmeldungen
Systemmeldungen Systemmeldungen werden auf dem Bildschirm angezeigt, um Sie auf mögliche Systemprobleme aufmerksam zu machen. ANMERKUNG: Wenn eine Systemmeldung ausgegeben wird, die nicht in der Tabelle aufgeführt ist, können Sie die Erklärung der Meldung und die empfohlene Maßnahme in der Dokumentation zur Anwendung, welche bei der Anzeige der Meldung ausgeführt wird, oder in der Dokumentation zum Betriebssystem, nachschlagen.
Seite 49 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Speicherkonfiguration Stellen Sie sicher, dass die Alert! Node hat sich geändert (zum Bei- Speichermodule in einer Interleaving spiel ist ein Speichermodul Konfiguration installiert disabled! Memory ausgefallen), so dass Knoten- werden, die Knoten- configuration Interleaving nicht unter- Interleaving unterstützt.
Seite 50 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Speicherredundanz wurde im Überprüfen Sie die Alert! Redundant System-Setup-Programm Speichermodule auf memory disabled! aktiviert, aber die derzeitige Defekte. Siehe Memory Konfiguration unterstützt „Fehlerbehebung beim configuration keinen redundanten Systemspeicher“ auf does not support Speicher. Möglicherweise Seite 185.
Seite 51 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen NVRAM_CLR-Jumper ist in Setzen Sie den Caution! der Einstellung zum Löschen NVRAM_CLR-Jumper auf NVRAM_CLR jumper installiert. CMOS wurde die Standardposition is installed on gelöscht. (Kontaktstifte 3 und 5). Die system board. Position des Jumpers ist in Abbildung 6-1 dargestellt.
Seite 52 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Das System konnte nicht Stellen Sie sicher, dass der Current boot mode gestartet werden, da UEFI Boot Mode korrekt is set to UEFI. Boot Mode im BIOS aktiviert eingestellt ist und das Please ensure ist und das entsprechende startfähige compatible...
Seite 53 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen General failure. Das Betriebssystem konnte Diese Meldung wird den Befehl nicht ausführen. normalerweise von genaueren Angaben begleitet. Notieren Sie sich die Informationen und führen Sie die entsprechenden Maßnahmen durch, um das Problem zu beheben. Eine unzulässige System- Führen Sie das System- Invalid...
Seite 54 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Am Tastaturanschluss wurde Siehe „Wie Sie Hilfe Keyboard fuse has ein Überstromzustand bekommen“ auf Seite 211. failed. festgestellt. Die USB-Ports sind im Schalten Sie das System aus Local keyboard System-BIOS deaktiviert. und starten Sie es mit dem may not work Netzschalter neu, und because all user...
Seite 55 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehlerhaft oder nicht Verwenden Sie einen No boot device vorhanden: Subsystem startfähigen USB-Stick, eine available. für optisches Laufwerk, startfähige CD oder ein Festplatte oder Festplatten- startfähiges Festplatten- subsystem; oder es ist nicht- laufwerk. Wenn das Problem startfähiger USB-Stick weiterhin besteht, siehe installiert.
Seite 56 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Defekte Systemplatine. Siehe „Wie Sie Hilfe No timer tick bekommen“ auf Seite 211. interrupt. Prüfsummenfehler bei PCIe- Setzen Sie die PCI BIOS failed Geräte-BIOS (Options- Erweiterungskarte(n) neu to install. ROM) während des ein. Stellen Sie sicher, dass Shadowing erkannt.
Seite 57 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Das Betriebssystem kann Ersetzen Sie das optische Read fault. vom Festplattenlaufwerk, Medium, das USB-Medium Requested sector dem optischen Laufwerk oder das USB-Gerät. Stellen not found. oder dem USB-Gerät nicht Sie sicher, dass die SAS- lesen, das System konnte Rückwandplatinen-, USB- einen bestimmten Sektor auf...
Seite 58 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Festplattenlaufwerk, USB- Ersetzen Sie das USB- Requested sector Gerät oder USB-Medium ist Medium oder das Gerät. not found. defekt. Stellen Sie sicher, dass die Seek error. USB- oder SAS- Seek operation Rückwandplatinenkabel failed. korrekt angeschlossen sind.
Seite 59 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Einstellungen für Time Überprüfen Sie die Uhrzeit- Time-of-day not oder Date sind falsch; und Datumseinstellungen. set - please run „Verwenden des fehlerhafte Systembatterie. Siehe SETUP program. System-Setup-Programms und des UEFI-Boot- Managers“ auf Seite 67 Besteht das Problem weiterhin, ersetzen Sie die Systembatterie.
Seite 60 System Services-Image in Lifecycle Controller, indem image. System der System-Firmware Sie das Lifecycle Controller halted! beschädigt ist oder aufgrund Dell Update Package (DUP) eines Systemplatinen- ausführen. Weitere austauschs verloren ging. Informationen finden Sie im Benutzerhandbuch zu den Der Flash-Speicher der...
Seite 61 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Unzulässige Speicher- Stellen Sie sicher, dass die Unsupported DIMM konfiguration erkannt. Das Speichermodule in einer detected. The System funktioniert, aber das gültigen Konfiguration following DIMM angegebene Speichermodul installiert sind. Siehe has been disabled: x ist deaktiviert.
Seite 62 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Die Systemkonfiguration Falls für System- Warning! Power aus Prozessoren, komponenten gerade ein required exceeds Speichermodulen und Upgrade erfolgt ist, PSU wattage. Erweiterungskarten wird versetzen Sie das System Check PSU and möglicherweise von den wieder in die vorherige system Netzteilen nicht unterstützt.
Seite 63 Tabelle 1-3. Systemmeldungen (fortgesetzt) Meldung Ursachen Korrekturmaßnahmen Fehlerhaftes USB-Gerät, Ersetzen Sie das USB- Write fault. USB-Medium, optisches Medium oder das Gerät. Write fault on Laufwerk, Festplatten- Stellen Sie sicher, dass selected drive. laufwerk oder Festplatten- die USB-, SAS- subsystem. Rückwandplatinen- oder SATA-Kabel korrekt angeschlossen sind.
Seite 64 Problem weiterhin besteht, please see the lesen Sie „Fehlerbehebung system beim Systemspeicher“ auf documentation on Seite 185. the technical support web site. ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossar unter support.dell.com/manuals. Wissenswertes zum System...
Seite 65: Warnmeldungen
Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Diskette werden Sie beispielsweise gewarnt, dass alle Daten auf der Diskette verloren gehen. Normalerweise wird ein Vorgang durch eine Warnmeldung so lange unterbrochen, bis Sie durch Eingabe von y (yes = Ja) oder n (no = Nein) eine Entscheidung treffen.
Seite 66: Weitere Nützliche Informationen
Ihres Systems, insbesondere in Bezug auf Betriebssystem, System- verwaltungssoftware, System-Updates und mit dem System erworbene Komponenten. ANMERKUNG: Wenn auf der Website support.dell.com/manuals aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig. Wissenswertes zum System...
Seite 67: Verwenden Des System-Setup-Programms Und Des Uefi-Boot-Managers
Verwenden des System-Setup- Programms und des UEFI-Boot- Managers Das System-Setup-Programm ist das BIOS-Programm, mit dem Sie die Systemhardware verwalten und Optionen auf BIOS-Ebene festlegen können. Mit dem System-Setup-Programms können Sie folgende Vorgänge durchführen: • Ändern von NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware •...
Seite 68: Aufrufen Des System-Setup-Programms
Sie wählen den Startmodus im Feld Boot Mode des Bildschirms Boot Settings (Starteinstellungen) im System-Setup-Programm aus. Installieren Sie nach dem Festlegen des Startmodus das Betriebssystem in diesem Modus. Danach müssen Sie das System im gleichen Startmodus (BIOS oder UEFI) starten, um auf das installierte Betriebssystem zuzugreifen.
Seite 69 Verwenden der Steuertasten des System-Setup-Programms Tasten Maßnahme Pfeil-nach-oben-Taste oder Zurück zum vorherigen Feld. <Umschalt><Tab> Pfeil-nach-unten-Taste oder Weiter zum nächsten Feld. <Tab> – Leertaste, <+>, < >, Pfeil- Zeigt die möglichen Einstellungen eines Feldes nach-links- und Pfeil-nach- nacheinander an. In vielen Feldern kann der rechts-Taste gewünschte Wert auch direkt eingegeben werden.
Seite 70: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms Hauptbildschirm Abbildung 2-1. Hauptbildschirm ANMERKUNG: Welche Optionen angezeigt werden, hängt von der Konfiguration des Systems ab. ANMERKUNG: Die Standardeinstellungen des System-Setup-Programms sind in den folgenden Abschnitten gegebenenfalls bei den jeweiligen Optionen angegeben. Verwenden des System-Setup-Programms und des UEFI-Boot-Managers...
Seite 71 Option Beschreibung System Time Uhrzeiteinstellung der internen Systemuhr. (Systemzeit) System Date Datumseinstellung des internen Kalenders. (Systemdatum) Memory Settings Zeigt Informationen zum installierten Arbeitsspeicher an. (Speicher- Siehe „Bildschirm Memory Settings (Speichereinstellungen)“ einstellungen) auf Seite 73. Processor Settings Zeigt Informationen zu den Prozessoren an (Geschwindigkeit, (Prozessor- Cache-Größe usw.).
Seite 72 Option Beschreibung Embedded Server Anzeige eines Bildschirms zur Konfiguration der Optionen Management für die vordere LCD-Anzeige und zum Festlegen einer (Integrierte benutzerdefinierten LCD-Zeichenfolge. Siehe „Bildschirm Serververwaltung) Embedded Server Management (Integrierte Serververwaltung)“ auf Seite 81. Power Ermöglicht das Festlegen von vorkonfigurierten oder individuell Management angepassten Energieverbrauchseinstellungen für Prozessor(en), (Energie-...
Seite 73 Option Beschreibung F1/F2 Prompt on Ermöglicht dem System, bei Fehlern während des POST Error (F1/F2- anzuhalten, um dem Benutzer Gelegenheit zu geben, Ereignisse Eingabe- zu beobachten, die während eines normalen POST unbemerkt aufforderung bei durchlaufen. Der Benutzer kann entweder mit <F1> den Fehler) (Standard- Startvorgang fortsetzen oder mit <F2>...
Seite 74 Bildschirm Processor Settings (Prozessoreinstellungen) Option Beschreibung 64-bit (64-Bit) Zeigt an, ob die Prozessoren 64-Bit-Erweiterungen unterstützen. Clock Speed (Taktrate) Zeigt die Prozessortaktrate an. Bus Speed (Bustaktrate) Zeigt die Prozessorbustaktrate an. Hyper Transport Zeigt die HyperTransport-Verbindungsdatenrate an; Technology (Hyper dieses Feld ist je nach System möglicherweise Transport-Technologie) schreibgeschützt.
Seite 75 Option Beschreibung Hardware Prefetcher Aktiviert oder deaktiviert den Hardware-Prefetcher (Hardware-Prefetcher) (Vorabruffunktion). (Standardeinstellung Enabled [Aktiviert]) Execute Disable (Execute- Aktiviert oder deaktiviert die Execute-Disable- Disable) Speicherschutztechnologie. (Standardeinstellung Enabled [Aktiviert]) Number of Cores per Steuert die Anzahl der aktivierten Kerne je Prozessor. Processor (Anzahl der Kerne je Prozessor) (Standardeinstellung All [Alle])
Seite 76 Bildschirm SATA Settings (SATA-Einstellungen) Option Beschreibung Embedded SATA ATA Mode (ATA-Modus) aktiviert den integrierten (Integriertes SATA) SATA-Controller. Off (Aus) deaktiviert den Controller. (Standardeinstellung Off [Aus]) Port A (Port A) Auto aktiviert die BIOS-Unterstützung für das an den (Standardeinstellung Off SATA-Port A angeschlossene Gerät. Off (Aus) deaktiviert [Aus]) BIOS-Unterstützung für das Gerät.
Seite 77 Bildschirm Boot Settings (Starteinstellungen) Option Beschreibung VORSICHTSHINWEIS: Boot Mode (Startmodus) Das Ändern des Startmodus (Standardeinstellung kann dazu führen, dass das System nicht mehr BIOS) startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde. Wenn das Betriebssystem Unified Extensible Firmware Interface unterstützt, können Sie diese Option auf UEFI setzen.
Seite 78 Bildschirm Integrated Devices (Integrierte Geräte) Option Beschreibung Integrated SAS Aktiviert oder deaktiviert den integrierten SAS-Controller. Controller (Integrierter SAS-Controller) (Standardeinstellung Enabled [Aktiviert]) User Accessible USB Aktiviert oder deaktiviert die benutzerzugänglichen USB- Ports (Benutzer- Anschlüsse des Systems. Die Optionen sind All Ports On zugängliche USB-Ports) (Alle Anschlüsse aktiviert), Only Back Ports On (Nur (Standardeinstellung All...
Seite 79 Option Beschreibung OS Watchdog Timer Zur Unterstützung bei der Wiederherstellung des (Betriebssystem- Betriebssystems, wenn das System nicht mehr reagiert. Watchdog-Zeitgeber) Bei der Einstellung Enabled (Aktiviert) kann das (Standardeinstellung Betriebssystem den Zeitgeber initialisieren. Disabled [Deaktiviert]). Embedded Video Aktiviert oder deaktiviert die BIOS-Unterstützung für den Controller (Integrierter integrierten Grafikcontroller.
Seite 80 Option Beschreibung Serial Port Address Legt die seriellen Portadressen für die zwei seriellen (Adresse der seriellen Geräte fest. Schnittstelle) ANMERKUNG: Nur Serial Device 2 kann für Serial Over (Standardeinstellung Serial LAN (SOL) eingesetzt werden. Um Konsolenumleitung mit Device 1=COM1, Serial SOL zu verwenden, konfigurieren Sie die gleiche Device2=COM2 [Serielles Portadresse für Konsolenumleitung und das serielle Gerät.
Seite 81 Bildschirm Embedded Server Management (Integrierte Serververwaltung) Option Beschreibung Front Panel LCD Die Optionen sind User Defined String (Benutzerdefinierte Options (Optionen Zeichenfolge), Model Number (Modellnummer) oder None für vorderes LCD- (Kein). Feld) Wenn der LCD-Startbildschirm auf eine andere Option als diese drei Möglichkeiten eingestellt ist, wird die Option im BIOS als Advanced (Erweitert) angezeigt.
Seite 82 Bildschirm Power Management (Energieverwaltung) Option Beschreibung Power Die Optionen sind OS Control (Betriebssystemsteuerung), Management Active Power Controller (Aktive Leistungssteuerung), Custom (Energie- (Benutzerdefiniert) oder Maximum Performance (Maximale verwaltung) Leistung). Bei allen Einstellungen mit Ausnahme von Custom sind die Energieverwaltungsoptionen im BIOS vorkonfiguriert: (Standard- •...
Seite 83 Option Beschreibung Fan Power and Die Optionen sind: Maximum Performance (Maximale Performance Leistung) oder Minimum Power (Minimaler Stromverbrauch). Management (Verwaltung von Lüfterstrom- verbrauch und -leistung) Memory Power Die Optionen sind Maximum Performance (Maximale and Performance Leistung), eine festgelegte Frequenz oder Minimum Power Management (Minimaler Stromverbrauch).
Seite 84 Option Beschreibung TPM Security Legt das Meldewesen des Trusted Platform Module (TPM-Sicherheit) (TPM) im System fest. (Standardeinstellung Off Bei der Einstellung Off (Aus) wird das Vorhandensein von [Aus]) TPM dem Betriebssystem nicht gemeldet. Bei On with Pre-boot Measurements (Ein mit Vorstart- Messungen) wird das TPM dem Betriebssystem gemeldet und die Vorstart-Messungen des TPM werden während des POST gespeichert.
Seite 85 Option Beschreibung Power Button Bei der Einstellung Enabled (Aktiviert) kann das System (Netzschalter) mit dem Netzschalter ein- und ausgeschaltet werden. Bei (Standardeinstellung einem ACPI-konformen Betriebssystem wird das System Enabled [Aktiviert]) vor dem Ausschalten der Stromversorgung ordnungsgemäß heruntergefahren. Bei der Einstellung Disabled (Deaktiviert) kann der Schalter nur zum Einschalten des Systems verwendet werden.
Seite 86: Aufrufen Des Uefi-Boot-Managers
Bildschirm Exit (Beenden) Drücken Sie <Esc>, um das System-Setup-Programm zu beenden; daraufhin wird der Bildschirm Exit (Beenden) angezeigt: • Save Changes and Exit (Änderungen speichern und beenden) • Discard Changes and Exit (Änderungen verwerfen und beenden) • Return to Setup (Zum Setup zurückkehren) Aufrufen des UEFI-Boot-Managers ANMERKUNG: Damit ein Betriebssystem im UEFI-Boot-Modus installiert werden...
Seite 87: Verwenden Der Navigationstasten Des Uefi-Boot-Managers
Verwenden der Navigationstasten des UEFI-Boot-Managers Tasten Maßnahme Pfeil nach oben Markiert das vorangehende Feld. Pfeil nach unten Markiert das nächste Feld. Leertaste, <Eingabetaste>, Zeigt die möglichen Einstellungen eines Feldes – <+>, < >, nacheinander an. <Esc> Aktualisiert die Anzeige des UEFI-Boot- Managers oder kehrt von den einzelnen Programmbildschirmen zum Bildschirm des UEFI-Boot-Managers zurück.
Seite 88 Bildschirm UEFI Boot Settings (UEFI-Starteinstellungen) Option Beschreibung Add Boot Option Fügt eine neue Startoption hinzu. (Startoption hinzufügen) Delete Boot Option Löscht eine vorhandene Startoption. (Startoption löschen) Enable/Disable Boot Deaktiviert und aktiviert eine Option in der Liste der Option (Startoption Startoptionen. aktivieren/deaktivieren) Change Boot Order Ändert die Reihenfolge der Liste der Startoptionen.
Seite 89: System- Und Setup-Kennwortfunktionen
System- und Setup-Kennwortfunktionen ANMERKUNG: Falls das Kennwort verlorengegangen ist, lesen Sie „Komponenten der Erweiterungskarten-Riserplatine und PCIe-Busse“ auf Seite 207. Im Lieferzustand ist die Systemkennwortfunktion nicht aktiviert. Das System sollte nur mit Kennwortschutz betrieben werden. VORSICHTSHINWEIS: Kennwörter bieten einen gewissen Schutz für die auf dem System gespeicherten Daten.
Seite 90 Wenn kein Systemkennwort zugewiesen wurde und der Kennwort-Jumper auf der Systemplatine sich in aktivierter Position befindet, ist die Option System Password (Systemkennwort) auf Not Enabled (Nicht aktiviert) und die Option Password Status (Kennwortstatus) auf Unlocked (Entsperrt) gesetzt. So weisen Sie ein Systemkennwort zu: 1 Überprüfen Sie, ob Password Status (Kennwortstatus) auf Unlocked (Entsperrt) gesetzt ist.
Seite 91 Verwenden des Systemkennworts zur Systemsicherung ANMERKUNG: Wenn ein Setup-Kennwort vergeben wurde (siehe „Verwenden des Setup-Kennworts“ auf Seite 92), wird das Setup-Kennwort als alternatives Systemkennwort zugelassen. Wenn Password Status (Kennwortstatus) auf Unlocked (Entsperrt) gesetzt ist, kann der Kennwortschutz aktiviert bleiben oder deaktiviert werden. So aktivieren Sie den Kennwortschutz: 1 Schalten Sie das System ein oder führen Sie mit <Strg><Alt><Entf>...
Seite 92: Verwenden Des Setup-Kennworts
Löschen oder Ändern eines bestehenden Systemkennworts 1 Rufen Sie das System-Setup-Programm auf und wählen Sie System Security (Systemsicherheit). 2 Markieren Sie Setup Password (Setup-Kennwort), und drücken Sie zum Anzeigen des entsprechenden Fensters die <Eingabetaste>. Drücken Sie zweimal die <Eingabetaste>, um das vorhandene Setup-Kennwort zu löschen.
Seite 93 Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, muss zuerst das korrekte Kennwort eingegeben werden, bevor die meisten Optionen des System-Setups bearbeitet werden können. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, können die Einstellungen in den Bildschirmen des System-Setups zwar angezeigt aber nicht geändert werden.
Seite 94: Integrierte Systemverwaltung
Funktionen des Lifecycle-Controllers. Nähere Informationen über das Einrichten des Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie im Benutzerhandbuch zum Lifecycle Controller unter support.dell.com/manuals. Baseboard-Management-Controller- Konfiguration ANMERKUNG: Wenn eine iDRAC6 Express-Karte im System installiet ist, wird das Dienstprogramm des Baseboard-Management-Controllers (BMC) durch das iDRAC 6-Dienstprogramm ersetzt.
Seite 95: Aufrufen Des Bmc-Setupmoduls
• Funktioniert unabhängig vom Stromversorgungszustand und vom Betriebssystem • Bietet Unterstützung für Text-Konsolenumleitung für das System-Setup, textbasierte Dienstprogramme und Betriebssystem-Konsolen ANMERKUNG: Um aus der Ferne über den integrierten NIC auf den BMC zugreifen zu können, muss die Netzwerkverbindung über den integrierten NIC1 erfolgen.
Seite 96: Aufrufen Des Idrac6-Konfigurationsprogramms
Zudem ermöglicht das iDRAC6-Konfigurationsprogramm folgende Funktionen: • Konfigurieren, Aktivieren oder Deaktivieren des lokalen iDRAC6- Netzwerks über den reservierten iDRAC6 Enterprise-Kartenport oder den integrierten NIC1. • IPMI über LAN aktivieren oder deaktivieren • LAN-PET-Ziel (Plattformereignis-Trap) aktivieren • Virtuelle Mediengeräte verbinden oder trennen •...
Seite 97: Installieren Von Systemkomponenten
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 98 Abbildung 3-1. Das Innere des Systems Netzteilgehäuse Kühlgehäuse der Systemplatine Netzteilschacht (2) Erweiterungskarten-Riser Kühlkörper/Prozessor (2) Speichermodul (8) Systemlüfter (4) Optisches Laufwerk Festplatte (4) Bedienfeldplatine SAS-Rückwandplatine Netzteillüfter (2) Installieren von Systemkomponenten...
Seite 99: Frontverkleidung (Optional)
Frontverkleidung (optional) Abnehmen der Frontverkleidung 1 Entriegeln Sie das Systemschloss am linken Rand der Frontverkleidung. 2 Heben Sie die Sperrklinke neben dem Schloss an. 3 Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg. 4 Lösen Sie die rechte Seite der Frontverkleidung aus dem Haken und nehmen Sie die Frontverkleidung vom System ab.
Seite 100: Öffnen Und Schließen Des Systems
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 101 Abbildung 3-3. System öffnen und schließen Verriegelung Vertiefung Schließen des Systems 1 Setzen Sie die Abdeckung auf das Gehäuse und versetzen Sie sie leicht zur Systemrückseite hin. Siehe Abbildung 3-3. 2 Schieben Sie die Abdeckung zur Gehäusevorderseite, bis sie einrastet. 3 Drehen Sie die Verriegelung des Freigabehebels im Uhrzeigersinn, um die Abdeckung zu sichern.
Seite 102: Festplattenlaufwerke
Festplattenlaufwerke Das System unterstützt bis zu vier 3,5-Zoll-Festplatten (SAS oder SATA) oder 2,5-Zoll-Festplatten (SAS, SATA oder SSD) in hot-swap-fähigen 3,5-Zoll-Trägern oder als intern verkabelte Laufwerke. Abhängig vom Gehäuse werden die Festplatten intern installiert oder auf der System- vorderseite (siehe Abbildung 3-1). Interne Festplattenlaufwerke werden an der Systemplatine oder einer optionalen Controllerkarte angeschlossen.
Seite 103: Installieren Eines Festplattenplatzhalters
Abbildung 3-4. Festplattenplatzhalter entfernen und installieren Festplattenplatzhalter Entriegelungshebel Installieren eines Festplattenplatzhalters 1 Entfernen Sie gegebenenfalls die Frontverkleidung. Siehe „Abnehmen der Frontverkleidung“ auf Seite 99. 2 Schieben Sie den Laufwerkplatzhalter in den Laufwerkschacht, bis die blaue Freigabetaste einrastet. 3 Bringen Sie gegebenenfalls die Frontverkleidung an. Siehe „Anbringen der Frontverkleidung“...
Seite 104 Wenn das Laufwerk online war, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk heruntergefahren wird. Wenn beide Laufwerk- anzeigen erloschen sind, ist das Laufwerk zum Ausbau bereit. 3 Drücken Sie auf die Freigabetaste auf der Vorderseite des Festplatten- trägers und öffnen Sie den Griff. 4 Ziehen Sie den Laufwerkträger vollständig aus dem Schacht.
Seite 105: Installieren Eines Laufwerkträgers
Installieren eines Laufwerkträgers VORSICHTSHINWEIS: Verwenden Sie nur Festplatten, die geprüft und für den Einsatz mit der SAS/SATA-Rückwandplatine zugelassen sind. VORSICHTSHINWEIS: Stellen Sie beim Installieren von Festplatten sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Festplattenträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers beschädigt und unbrauchbar gemacht werden.
Seite 106: Installieren Einer Festplatte Im Laufwerkträger
Entfernen einer Festplatte aus einem Laufwerkträger Entfernen Sie die Schrauben von den Führungsschienen am Laufwerkträger und trennen Sie die Festplatte vom Träger. Siehe Abbildung 3-6. Abbildung 3-6. Festplatte aus einem Laufwerkträger entfernen und darin installieren Schraube (4) Festplattenlaufwerk SAS/SATA-Schraubloch Festplattenträger Installieren einer Festplatte im Laufwerkträger 1 Führen Sie die Festplatte in den Laufwerkträger ein, wobei sich das Anschlussende des Laufwerks hinten befindet.
Seite 107: Entfernen Eines Verkabelten Festplattenlaufwerks
Reparaturen sollten Sie nur dann selbst durchführen, wenn dies in der Produkt- dokumentation autorisiert ist, oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 108: Einsetzen Eines Verkabelten Festplattenlaufwerks
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 109 Entfernen Sie die Schrauben von den Führungsschienen an der Laufwerk- halterung und trennen Sie die Festplatte von der Halterung. Siehe Abbildung 3-8. Abbildung 3-8. Festplatte aus einem Festplattenhalter entfernen und darin installieren Schraube (4)* Festplattenlaufwerk SAS/SATA-Schraubloch Laufwerkhalterung *Bei Dell bestellte Festplatten werden mit Schrauben geliefert. Installieren von Systemkomponenten...
Seite 110: Installieren Einer Festplatte In Einer Laufwerkhalterung
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 111 4 Trennen Sie das Stromversorgungs- und Datenkabel von der Rückseite des Laufwerks. Merken Sie sich die Führung der Stromversorgungs- und Datenkabel unterhalb der Laschen am Systemgehäuse, wenn Sie sie von der Systemplatine und vom Laufwerk trennen. Sie müssen diese Kabel beim späteren Wiedereinsetzen korrekt verlegen, damit sie nicht abgeklemmt oder gequetscht werden.
Seite 112 Abbildung 3-9. Optisches Laufwerk entfernen und installieren Datenkabel Stromversorgungskabel Optisches Laufwerk Sperrklinke Metallsteg (2) Haken (2) Metallsteg mit Haken (2) Installieren von Systemkomponenten...
Seite 113: Installieren Eines Optischen Laufwerks
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 114: Netzteile
Netzteile Das System unterstützt die folgenden Netzteilmodule: • 480 W (nicht-redundantes Netzteil) • 500 W (redundantes Netzteil) Wenn zwei Netzteile installiert sind, sorgt das zweite Netzteil für die hot- swap-fähige Redundanz der Stromversorgung. In der redundanten Betriebsart wird die Stromlast auf beide Netzteile verteilt, um die Effizienz zu maximieren.
Seite 115: Installieren Eines Redundanten Netzteils
Abbildung 3-10. Redundantes Netzteil entfernen und installieren Netzteil Verriegelung Kabelhalteklammer Installieren eines redundanten Netzteils 1 Stellen Sie sicher, dass beide Netzteile vom gleichen Typ sind und die gleiche maximale Ausgangsleistung haben. ANMERKUNG: Die maximale Leistungsabgabe (in Watt) ist auf dem Netzteiletikett angegeben.
Seite 116: Entfernen Des Netzteilplatzhalters
4 Schließen Sie das Netzstromkabel an das Netzteil und an eine Steckdose an. VORSICHTSHINWEIS: Wenn Sie das Netzstromkabel anschließen, sichern Sie es mit dem Klettband. ANMERKUNG: Warten Sie nach der Installation eines neuen Netzteils bzw. nach einem Hot-Swap- oder Hot-Add-Vorgang in einem System mit zwei Netzteilen einige Sekunden, bis das System das neue Netzteil erkannt und seinen Status bestimmt hat.
Seite 117: Entfernen Eines Nicht-Redundanten Netzteils
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 118 Abbildung 3-11. Nicht-redundantes Netzteil entfernen und installieren Netzteil Schraube Stromversorgungskabel (8-polig) ODD-Stromversorgungskabel Stromversorgungskabel (24-polig) SATA-Stromversorgungskabel Installieren von Systemkomponenten...
Seite 119: Installieren Eines Nicht-Redundanten Netzteils
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 120 SAS 6/iR Modular HPCC Fibre-Channel 10-Gb-NIC Alle anderen Dell Speicherkarten Alle anderen NICs Speicherkarten anderer Marken * Überprüfen Sie in der Dokumentation zur Erweiterungskarte, ob die maximale Leistungsaufnahme 15 W übersteigt. Jede Karte mit mehr als 15 W zählt dabei als 25-W-Karte.
Seite 121: Entfernen Von Erweiterungskarten
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 122 2 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 3 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 4 Öffnen Sie die Verriegelung und nehmen Sie die Abdeckschiene ab. Siehe Abbildung 3-12. 5 Fassen Sie die Erweiterungskarte an den Rändern an und platzieren Sie sie so, dass der Platinenstecker am Erweiterungskartensteckplatz auf dem Erweiterungskarten-Riser ausgerichtet ist.
Seite 123: Integrierte Speichercontrollerkarte
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 124: Installieren Der Integrierten Speichercontrollerkarte
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 125: Entfernen Eines Erweiterungskarten-Risers
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 126 5 Trennen Sie gegebenenfalls die Kabelverbindungen vom Riser. 6 Um den Erweiterungskarten-Riser zu entfernen, fassen Sie den Riser an den Führungen an und heben Sie ihn aus dem Gehäuse heraus. Siehe Abbildung 3-14. Abbildung 3-14. Erweiterungskarten-Riser entfernen und installieren Riser-Führung (2) Erweiterungskarten-Riser Erweiterungskartensteckplatz Riser-Führungsstift (2)
Seite 127: Einsetzen Eines Erweiterungskarten-Risers
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 128 1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 3 Lokalisieren Sie den USB-Anschluss auf der Bedienfeldplatine. Siehe Abbildung 3-15. 4 Setzen Sie den USB-Speicherstick in den USB-Anschluss ein. 5 Schließen Sie das System.
Seite 129: Kühlgehäuse Der Systemplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 130: Installieren Des Systemplatinenkühlgehäuses
Abbildung 3-16. Systemplatinenkühlgehäuse entfernen und installieren Kühlgehäuse der Systemplatine Lasche am Kühlgehäuse (2) Installieren des Systemplatinenkühlgehäuses 1 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 2 Richten Sie das Kühlgehäuse am Mittelpunkt der nummerierten Lüfterschächte aus und lokalisieren Sie den Vorsprung auf der linken Seite des Lüftermoduls 3.
Seite 131: Kühlgehäuse Für Stromverteilungsplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 132: Installieren Des Kühlgehäuses Der Stromverteilungsplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 133: Installieren Einer Idrac6 Express-Karte
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 134: Idrac6 Enterprise-Karte (Optional)
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 135 6 Ziehen Sie die zwei Haltelaschen an der Vorderkante der Karte leicht zurück, und heben Sie Vorderkante der Karte vorsichtig von den Haltestegen ab. Beim Ablösen der Karte von den Stegen wird der Stecker unter der Karte von der Systemplatine getrennt. 7 Schieben Sie die Karte von der Systemrückseite weg, bis der RJ-45-Stecker frei ist, und heben Sie dann die Karte aus dem System.
Seite 136: Installieren Einer Idrac6 Enterprise-Karte
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 137: Vflash-Medium (Optional)
2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 3 Entfernen Sie das Kühlgehäuse der Systemplatine. Siehe „Entfernen des Systemplatinenkühlgehäuses“ auf Seite 129. 4 Entfernen Sie die Kunststoffabdeckung für die iDRAC6 Enterprise- Schnittstelle auf der Systemrückseite. 5 Winkeln Sie die Karte so an, dass der RJ-45-Anschluss durch die Öffnung auf der Rückseite passt.
Seite 138: Lüfter
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 139 5 Entfernen Sie den Lüfter, indem Sie ihn erfassen und aus der Lüfter- baugruppe schieben. Siehe Abbildung 3-20. Abbildung 3-20. Lüfter entfernen und installieren Lüfter Stromversorgungskabel Installieren von Systemkomponenten...
Seite 140: Installieren Eines Lüfters
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 141 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 3 Um das RAID-Akkukabel vom Anschluss auf der Systemplatine zu trennen, drücken Sie auf die Sperrklinke am RAID-Akkukabelstecker, und ziehen Sie den Kabelstecker vorsichtig vom Anschluss auf der Systemplatine ab.
Seite 142: Installieren Des Raid-Akkus
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 143 Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien. ANMERKUNG: Bei Speicherkonfigurationen, die diesen Richtlinien nicht entsprechen, startet das System unter Umständen nicht und es erfolgt keine Bildschirmausgabe.
Seite 144 Tabelle 3-2. Richtlinien für die leistungsoptimierte Speicherbelegung Max. MHz, Max. MHz, 1,35-V- Max. DIMM 1 DIMM 2 1,5-V-DIMMs DIMMs GB/Kanal (nur 6-Kern) Einzel- oder Zweifach- Leer 1333 MHz 1333 MHz 4 GB modul UDIMM Einzelmodul Einzelmodul 1333 MHz 1333 MHz 4 GB Zweifach- Einzel- oder...
Seite 145 Tabelle 3-3. Beispielhafte RDIMM-Speicherkonfigurationen mit Einzel-, Zweifach und Vierfach-Modulen (je Prozessor) Speichersockel Einzelprozessor Zwei Prozessoren Speicher- Physischer Verfügbarer Physischer Verfügbarer modul- Speicher Speicher Speicher Speicher größe (GB) (GB) (GB) (GB) 2 GB alles alles 4 GB alles alles 8 GB alles alles 16 GB...
Seite 146: Installieren Von Speichermodulen
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 147 Abbildung 3-22. Speichermodul installieren und entfernen Speichermodul Speichermodul-Auswurfvorrichtung (2) Passung 7 Richten Sie den Stecker des Speichermoduls an den Abgleich- markierungen des Speichermodulsockels aus und setzen Sie das Speichermodul in den Sockel ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können.
Seite 148: Entfernen Von Speichermodulen
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 149: Prozessoren
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 150 4 Entfernen Sie das Kühlgehäuse der Systemplatine. Siehe „Entfernen des Systemplatinenkühlgehäuses“ auf Seite 129. WARNUNG: Kühlkörper und Prozessor sind auch nach dem Ausschalten des Systems eine Zeitlang zu heiß zum Anfassen. Warten Sie, bis Kühlkörper und Prozessor abgekühlt sind, bevor Sie sie berühren. VORSICHTSHINWEIS: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor entfernen möchten.
Seite 151 Abbildung 3-23. Kühlkörper entfernen und installieren Kühlkörperhalteschraube (4) Kühlkörper VORSICHTSHINWEIS: Der Prozessor steht im Sockel unter starker mechanischer Spannung. Beachten Sie, dass der Freigabehebel plötzlich hochschnellen kann, wenn er nicht festgehalten wird. 9 Drücken Sie mit dem Daumen fest auf den Freigabehebel des Prozessorsockels, und lösen Sie den Hebel aus der geschlossenen Position.
Seite 152 Abbildung 3-24. Prozessor entfernen Freigabehebel des Sockels Prozessor Prozessorabdeckung ZIF-Sockel VORSICHTSHINWEIS: Achten Sie darauf, keine Kontaktstifte am ZIF-Sockel zu verbiegen, wenn Sie den Prozessor entfernen. Durch ein Verbiegen der Kontaktstifte kann die Systemplatine dauerhaft beschädigt werden. 11 Heben Sie den Prozessor vorsichtig aus dem Sockel und belassen Sie den Hebel in senkrechter Position, damit der neue Prozessor in den Sockel eingepasst werden kann.
Seite 153: Installieren Eines Prozessors
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 154 6 Positionieren Sie den Prozessor so über dem Sockel, dass die beiden Kontaktstift-1-Markierungen miteinander ausgerichtet und parallel sind. Siehe Abbildung 3-25 und Abbildung 3-26. VORSICHTSHINWEIS: Wenden Sie beim Einsetzen des Prozessors keine Kraft an. Wenn der Prozessor korrekt positioniert ist, lässt er sich leicht in den Sockel einsetzen.
Seite 155 Abbildung 3-26. Prozessor an den Sockelpassungen ausrichten Freigabehebel des Sockels Prozessor Prozessorabdeckung Prozessorkerbe (2) Sockelpassung (2) ZIF-Sockel Kontaktstift-1-Markierung (2) 9 Überprüfen Sie, ob der Prozessor richtig ausgerichtet und eingesetzt ist. VORSICHTSHINWEIS: Wenden Sie beim Einsetzen des Prozessors keine Kraft an. Wenn der Prozessor korrekt positioniert ist, lässt er sich leicht in den Sockel einsetzen.
Seite 156 12 Entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. VORSICHTSHINWEIS: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. 13 Öffnen Sie die im Prozessor-Kit enthaltene Portion Wärmeleitpaste, und tragen Sie die Wärmeleitpaste gleichmäßig in der Mitte der Oberseite des neuen Prozessors auf.
Seite 157: Systembatterie
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 158 Abbildung 3-27. Systembatterie austauschen Positive Seite des Batteriesockels Systembatterie Negative Seite des Batteriesockels 5 Lokalisieren Sie den Batteriesockel. Siehe „Jumper, Schalter und Anschlüsse“ auf Seite 203. VORSICHTSHINWEIS: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest unterstützen, wenn Sie eine Batterie installieren oder entfernen.
Seite 159: Bedienfeldbaugruppe
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 160 4 Trennen Sie das Bedienfeldkabel von der Bedienfeldplatine. • Das LED-Bedienfeld ist in Abbildung 3-28 dargestellt. • Das LCD-Bedienfeld ist in Abbildung 3-29 dargestellt. VORSICHTSHINWEIS: Ziehen Sie nicht am Kabel, um den Stecker zu lösen. Das Kabel kann sonst beschädigt werden. 5 Drücken Sie auf die Sperrklinken aus Metall an den Enden des Kabelsteckers.
Seite 161 Abbildung 3-28. LED-Bedienfeld entfernen und installieren LED-Displaymodul Bedienfeldplatine Datenkabel der Bedienfeldplatine Aussparung Befestigungsschraube (2) Stromversorgungskabel Steg Installieren von Systemkomponenten...
Seite 162 Abbildung 3-29. LCD-Bedienfeld entfernen und installieren Displaymodulkabel Bedienfeldplatine Datenkabel der Bedienfeldplatine Aussparung Befestigungsschraube (2) Stromversorgungskabel Steg Schraube auf Frontverkleidung (2) LCD-Displaymodul Installieren von Systemkomponenten...
Seite 163: Installieren Der Bedienfeldbaugruppe
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 164: Sas-Rückwandplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 165 10 Heben Sie die Platine aus dem System, wobei Sie sorgfältig darauf achten, dass keine Komponenten auf der Platine beschädigt werden. 11 Legen Sie die SAS-Rückwandplatine mit der Oberseite nach unten auf eine Arbeitsfläche. Abbildung 3-30. SAS-Rückwandplatine entfernen und installieren Sperrklinke der SAS- Stromversorgungskabel der SAS- Rückwandplatine (2)
Seite 166: Installieren Der Sas-Rückwandplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 167: Stromverteilungsplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 168: Installieren Der Stromverteilungsplatine
Installieren der Stromverteilungsplatine Abbildung 3-31. Stromverteilungsplatine entfernen und installieren Schraube (2) Netzteilanschluss (2) Stromverteilungsplatine Steg (2) Lüftermodulanschluss (2) Installieren von Systemkomponenten...
Seite 169 Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 170: Systemplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 171 10 Entfernen Sie gegebenenfalls die optionale iDRAC6 Express-Karte. Siehe „iDRAC6 Express-Karte (optional)“ auf Seite 132. 11 Trennen Sie alle Kabel von der Systemplatine. 12 Entfernen Sie die neun Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist, und schieben Sie dann die Systemplatinen- baugruppe in Richtung Gehäusevorderseite.
Seite 172: Installieren Der Systemplatine
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 173 10 Schließen Sie die Kabel in der nachstehend aufgeführten Reihenfolge an (die Positionen der Anschlüsse auf der Systemplatine sind in Abbildung 6-1 dargestellt): • SATA-Schnittstellenkabel (falls zutreffend) • Schnittstellenkabel für Bedienfeld • Stromversorgungsanschluss für optisches Laufwerk • USB-Schnittstellenanschluss für Bedienfeld •...
Seite 174 Installieren von Systemkomponenten...
Seite 175: Fehlerbehebung Am System
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 176: Fehlerbehebung Bei Externen Verbindungen
Fehlerbehebung bei externen Verbindungen Stellen Sie sicher, dass alle externen Kabel fest mit den externen Anschlüssen des Systems verbunden sind, bevor Sie mit der Fehlerbehebung von externen Geräten beginnen. Die Anschlüsse auf der Vorder- und Rückseite des Systems sind in Abbildung 1-1 und Abbildung 1-4 dargestellt. Fehlerbehebung beim Grafiksubsystem 1 Überprüfen Sie die Systemanschlüsse und die Stromversorgung des Bildschirms.
Seite 177 Tauschen Sie die Tastatur/Maus durch eine andere, funktionierende Tastatur/Maus aus. Wenn sich das Problem auf diese Weise lösen lässt, ersetzen Sie die defekte Tastatur/Maus. Wenn das Problem nicht gelöst wurde, fahren Sie mit dem nächsten Schritt fort und beginnen Sie mit der Fehlerbehebung der anderen USB-Geräte am System.
Seite 178: Fehlerbehebung Bei Einem Seriellen E/A-Gerät
Seite 211. Fehlerbehebung bei einem NIC 1 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Verwenden von Dell Diagnostics“ auf Seite 197. 2 Starten Sie das System neu und überprüfen Sie, ob Systemmeldungen zum NIC-Controller angezeigt werden. 3 Überprüfen Sie die entsprechende Anzeige auf dem NIC-Anschluss. Siehe „NIC-Anzeigecodes“...
Seite 179: Fehlerbehebung Bei Feuchtigkeit Im System
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 180 Sie alle entfernten Erweiterungskarten neu. Siehe „Installieren einer Erweiterungskarte“ auf Seite 121. 9 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Verwenden von Dell Diagnostics“ auf Seite 197. Wenn die Tests fehlschlagen, lesen Sie „Wie Sie Hilfe bekommen“ auf Seite 211.
Seite 181: Fehlerbehebung Bei Einem Beschädigten System
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 182: Fehlerbehebung Bei Der Systembatterie
Fehlerbehebung bei der Systembatterie ANMERKUNG: Wenn das System lange Zeit ausgeschaltet bleibt (Wochen oder Monate), verliert der NVRAM möglicherweise seine Systemkonfigurationsdaten. Dies wird durch eine erschöpfte Batterie verursacht. 1 Geben Sie die Uhrzeit und das Datum erneut über das System-Setup- Programm ein.
Seite 183: Fehlerbehebung Bei Netzteilen
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 184: Fehlerbehebung Bei Einem Lüfter
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 185: Fehlerbehebung Beim Systemspeicher
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 186 7 Entfernen Sie gegebenenfalls das Kühlgehäuse. Siehe „Entfernen des Systemplatinenkühlgehäuses“ auf Seite 129. 8 Überprüfen Sie die korrekte Bestückung der Speicherkanäle. Siehe „Richtlinien zur Installation von Speichermodulen“ auf Seite 143. 9 Setzen Sie die Speichermodule wieder in die Sockel ein. Siehe „Installieren von Speichermodulen“...
Seite 187: Fehlerbehebung Bei Einem Internen Usb-Stick
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 188: Fehlerbehebung Bei Einer Sd-Karte
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 189: Fehlerbehebung Bei Einem Optischen Laufwerk
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 190: Fehlerbehebung Bei Einem Externen Bandlaufwerk
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 191: Fehlerbehebung Bei Einem Festplattenlaufwerk
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 192 3 Wenn das System mit einem RAID-Controller ausgestattet ist und die Festplatten in einem RAID-Array konfiguriert sind, gehen Sie wie folgt vor. Starten Sie das System neu und rufen Sie das Host-Adapter- Konfigurationsprogramm auf, indem Sie <Strg><R> bei einem PERC-Controller oder <Strg><C> bei einem SAS-Controller drücken.
Seite 193: Fehlerbehebung Bei Einem Speichercontroller
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 194: Fehlerbehebung Bei Erweiterungskarten
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 195: Fehlerbehebung Bei Den Prozessoren
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 196 5 Stellen Sie sicher, dass alle Prozessoren und Kühlkörper richtig installiert sind. Siehe „Installieren eines Prozessors“ auf Seite 153. 6 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 7 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und die angeschlossenen Peripheriegeräte ein.
Seite 197: Ausführen Der Systemdiagnose
Microsoft Windows- und Linux-Betriebssystemen benötigten Dateien können von support.dell.com heruntergeladen werden bzw. befinden sich auf den mitgelieferten Medien. Informationen über das Verwenden der Diagnosefunktionen finden Sie unter Dell Online Diagnostics User's Guide (Dell Online Diagnostics Benutzerhandbuch) unter support.dell.com/manuals im Bereich für Systemverwaltungssoftware.
Seite 198: Funktionen Der Integrierten Systemdiagnose
Funktionen der integrierten Systemdiagnose Die Systemdiagnose enthält eine Reihe von Menüs und Optionen für bestimmte Gerätegruppen oder Geräte. Mit den Menüs und Optionen der Systemdiagnose können Sie: • Tests einzeln oder gemeinsam ausführen • Die Reihenfolge der Tests bestimmen • Tests wiederholen •...
Seite 199: Ausführen Der Integrierten Systemdiagnose
Ausführen der integrierten Systemdiagnose Das integrierte Systemdiagnoseprogramm wird im Life-Cycle-Controller- Bildschirm ausgeführt. VORSICHTSHINWEIS: Verwenden Sie die integrierte Systemdiagnose ausschließlich zum Testen Ihres Systems. Der Einsatz dieses Programms auf anderen Systemen kann zu ungültigen Ergebnissen oder Fehlermeldungen führen. 1 Drücken Sie beim Hochfahren des Systems <F10>. 2 Klicken Sie im linken Bereich auf Diagnostics (Diagnose) und klicken Sie im rechten Bereich auf Launch Diagnostics (Diagnose starten).
Seite 200: Verwenden Der Benutzerdefinierten Testoptionen
Verwenden der benutzerdefinierten Testoptionen Klicken Sie im Main Menu (Hauptmenü) auf Custom Test (Benutzer- definierter Test), um das Fenster Customize (Anpassen) zu öffnen. Hier können Sie die zu testenden Geräte auswählen, Einstellungen für die Tests vornehmen und die Ergebnisse des Tests anzeigen. Auswählen von Geräten für den Test Auf der linken Seite des Fensters Customize (Anpassen) werden die Geräte angezeigt, die getestet werden können.
Seite 201 Anzeigen der Informationen und Ergebnisse Die folgenden Registerkarten im Fenster Customize (Anpassen) zeigen Informationen über den Test und die Testergebnisse an. • Results (Ergebnisse) – Zeigt den durchgeführten Test und dessen Ergebnis an. • Errors (Fehler) – Zeigt während des Tests aufgetretene Fehler an. •...
Seite 202 Ausführen der Systemdiagnose...
Seite 203: Jumper, Schalter Und Anschlüsse
Jumper, Schalter und Anschlüsse Dieser Abschnitt enthält spezifische Informationen über die Jumper (Steck- brücken) des Systems. Darüber hinaus erhalten Sie einige grundlegende Informationen zu Jumpern und Schaltern, und die Anschlüsse auf den verschiedenen Platinen im System werden beschrieben. Jumper auf der Systemplatine Abbildung 6-1 zeigt die Position der Konfigurations-Jumper auf der Systemplatine.
Seite 204: Anschlüsse Auf Der Systemplatine
Anschlüsse auf der Systemplatine Abbildung 6-1 und Tabelle 6-2 können Sie die Positionen und Beschreibungen der Systemplatinenanschlüsse entnehmen. Abbildung 6-1. Anschlüsse auf der Systemplatine Jumper, Schalter und Anschlüsse...
Seite 205 Tabelle 6-2. Anschlüsse auf der Systemplatine Element Anschluss Beschreibung CPU2 Prozessor 2 iDRAC6 Enterprise Anschluss für iDRAC6 Enterprise-Karte PWRD_EN Jumper zum Aktivieren des Kennworts NVRAM_CLR Jumper zum Löschen des NVRAM Speichermodulsockel B1 (weißer Auswurfhebel) Speichermodulsockel B3 Speichermodulsockel B2 (weißer Auswurfhebel) Speichermodulsockel B4 CPU1 Prozessor 1...
Seite 206: Anschlüsse Der Sas-Rückwandplatine
RISER Anschluss des Erweiterungskarten-Risers iDRAC6 Express Anschluss für iDRAC6-Express-Karte ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossar unter support.dell.com/manuals. Anschlüsse der SAS-Rückwandplatine Abbildung 6-2. Anschlüsse der SAS-Rückwandplatine Stromversorgungsanschluss Datenkabelanschluss (2) Festplattenanschluss (4) Jumper, Schalter und Anschlüsse...
Seite 207: Komponenten Der Erweiterungskarten-Riserplatine Und Pcie-Busse
Komponenten der Erweiterungskarten- Riserplatine und PCIe-Busse Abbildung 6-3. Komponenten des PCIe-Erweiterungskarten-Risers Datenkabelanschluss SAS-Stromversorgungsanschluss Steckplatz 2 – Anschluss für Steckplatz 1 – PCIe-Erweiterungs- integrierte Speichercontrollerkarte steckplatz mit x16-Bandbreite Jumper, Schalter und Anschlüsse...
Seite 208: Anschlüsse Für Stromverteilungsplatine
Anschlüsse für Stromverteilungsplatine Abbildung 6-4. Anschlüsse für Stromverteilungsplatine Netzteilanschluss (2) Stromversorgungsanschluss der Systemplatine (3) Stromversorgungsanschluss des Lüftermoduls (2) Jumper, Schalter und Anschlüsse...
Seite 209: Deaktivieren Eines Verlorenen Kennworts
Deaktivieren eines verlorenen Kennworts Zu den Sicherheitsfunktionen der Systemsoftware gehören ein System- kennwort und ein Setup-Kennwort. Diese werden ausführlich unter „Verwenden des System-Setup-Programms und des UEFI-Boot-Managers“ auf Seite 67 beschrieben. Der Kennwort-Jumper aktiviert bzw. deaktiviert diese Kennwortfunktionen und löscht alle derzeit benutzten Kennwörter. VORSICHTSHINWEIS: Weitere Informationen finden Sie unter „Schutz vor elektrostatischer Entladung“...
Seite 210 9 Schließen Sie das System. 10 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. 11 Weisen Sie ein neues System- und/oder Setup-Kennwort zu. Wie Sie im System-Setup-Programm ein neues Kennwort festlegen, erfahren Sie im Abschnitt „System- und Setup-Kennwortfunktionen“...
Seite 211: Wie Sie Hilfe Bekommen
3 Klicken Sie im Menü Support auf All Support (Gesamter Support). 4 Klicken Sie auf den entsprechenden Link für den gewünschten Dienst oder Support. 5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell. Wie Sie Hilfe bekommen...
Seite 212 Wie Sie Hilfe bekommen...
Seite 213: Stichwortverzeichnis
Stichwortverzeichnis Batterie (System) Austauschen, 157 Abdeckung Batterien Öffnen, 100 Fehlerbehebung, 182 Schließen, 101 Bedienfeldbaugruppe Akku Entfernen, 159 Fehlerbehebung beim Funktionen, 10 RAID-Kartenakku, 193 Installieren, 163 Anschlüsse Merkmale des LCD-Displays, 14 Bildschirm, 10 Beschädigte Systeme Systemplatine, 204, 207 Fehlerbehebung, 181 USB, 10 Betriebsanzeigen, 10, 23 Anweisungen nur für Service Systemplatine, 170...
Seite 214 Entfernen (fortgesetzt) SAS-Rückwandplatine, 164 Dell Speichermodule, 148 Kontaktaufnahme, 211 Systemplatine, 170 Dell Online Diagnostics Erweiterungskarte Verwenden, 197 Fehlerbehebung, 194 Diagnose Erweiterungskarten Einsatzbereiche, 198 Entfernen, 121 Erweiterte Testoptionen, 200 Installieren, 121 Testoptionen, 199 SAS-Controller, 123 Verwenden der integrierten Erweiterungssteckplätze, 119 Systemdiagnose, 197...
Seite 215 Fehlerbehebung, 176 Jumper (Systemplatine), 203 iDRAC6-Karte Installieren, 132 Kennwort iDRAC6-Konfigurationsprogram Setup, 92 m, 95 System, 89 iDRAC-Karte Kennwörter Installieren, 134 Deaktivieren, 209 Systemschnittstelle, 20 Kontaktaufnahme mit Dell, 211 Installation Kühlgehäuse Netzteilplatzhalter, 116 Einsetzen, 130, 132 Entfernen, 129, 131 Kühlkörper, 151 Stichwortverzeichnis...
Seite 216 Anschlüsse auf der Rückseite, 20 Laufwerkplatzhalter Anzeigen, 22 Entfernen, 102 NICs Installieren, 103 Fehlerbehebung, 178 LCD-Display Menüs, 16 Merkmale, 14 Lüfter Optisches Laufwerk Austauschen, 140 Installieren, 110 Fehlerbehebung, 184 Platzhalter Meldungen Festplattenlaufwerk, 102 Fehlermeldungen, 68 Netzteil, 116 Status-LCD, 27 System, 48 POST Warnung, 65 Zugriff auf Systemfunktionen, 9...
Seite 217 Rückseitige Start Funktionsmerkmale, 20 Zugriff auf Systemfunktionen, 9 Rufnummern, 211 Steckplätze Siehe Erweiterungssteckplätze Support Kontaktaufnahme mit Dell, 211 SAS-Controllerkarte System Entfernen, 123 Öffnen, 100 Installieren, 124 Schließen, 101 SAS-Controllerzusatzkarte Systemfunktionen Fehlerbehebung, 193 Zugriff, 9 SAS-Festplattenlaufwerk. Siehe Systemkennwort, 89 Festplatte. Systemkühlung...
Seite 218 System-Setup-Programm USB-Gerät (fortgesetzt) Anschlüsse auf der Rückseite, 20 PCI-IRQ-Zuweisungen, 79 USB-Stick Prozessoreinstellungen, 74 Fehlerbehebung, 187-188 SATA-Einstellungen, 76 USC, 94 Speichereinstellungen, 73 Starteinstellungen, 77 Tastaturbefehl zum Aufrufen, 68 Verkabelung Optisches Laufwerk, 110 Tastaturen Fehlerbehebung, 176 Telefonnummern, 211 Warnmeldungen, 65 TPM-Sicherheit, 83 UEFI-Boot-Manager Aufrufen, 86 Bildschirm System Utilities...
