EngyVolt RV15
2

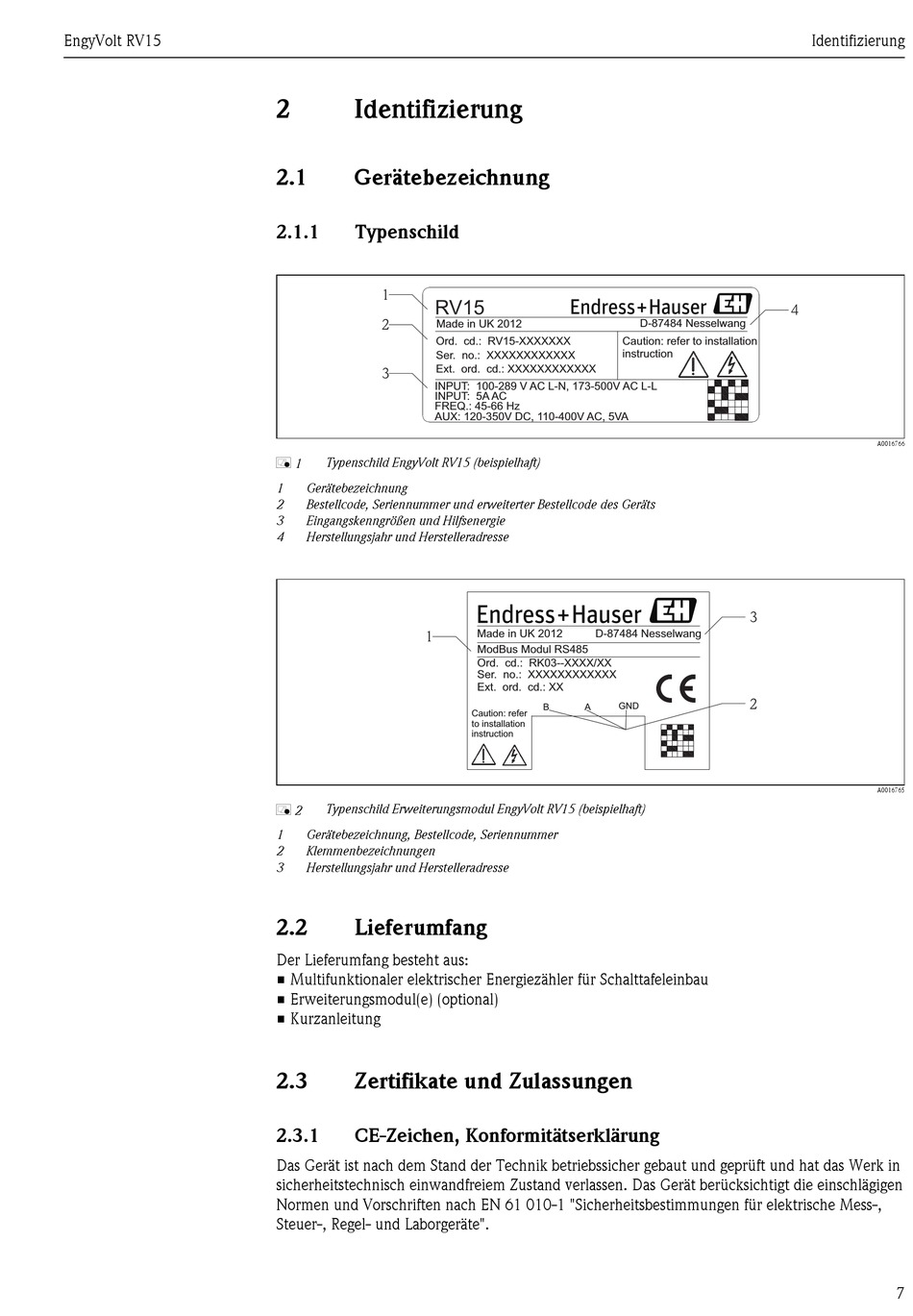

Identifizierung

2.1 Gerätebezeichnung
2.1.1

Typenschild

1
RV15
2 Made in UK 2012
Ord. cd.: RV15-XXXXXXX
Ser. no.: XXXXXXXXXXXX
Ext. ord. cd.: XXXXXXXXXXXX
3
INPUT: 100-289 V AC L-N, 173-500V AC L-L
INPUT: 5A AC
FREQ.: 45-66 Hz
AUX: 120-350V DC, 110-400V AC, 5VA
Typenschild EngyVolt RV15 (beispielhaft)
å 1
1 Gerätebezeichnung
2 Bestellcode, Seriennummer und erweiterter Bestellcode des Geräts
3 Eingangskenngrößen und Hilfsenergie
4 Herstellungsjahr und Herstelleradresse
1
Typenschild Erweiterungsmodul EngyVolt RV15 (beispielhaft)
å 2
1 Gerätebezeichnung, Bestellcode, Seriennummer
2 Klemmenbezeichnungen
3 Herstellungsjahr und Herstelleradresse
2.2

Lieferumfang

Der Lieferumfang besteht aus:
• Multifunktionaler elektrischer Energiezähler für Schalttafeleinbau
• Erweiterungsmodul(e) (optional)
• Kurzanleitung
2.3

Zertifikate und Zulassungen

2.3.1 CE-Zeichen, Konformitätserklärung
Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in
sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen
Normen und Vorschriften nach EN 61 010-1 "Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte".
D-87484 Nesselwang
Caution: refer to installation
instruction
Made in UK 2012 D-87484 Nesselwang
ModBus Modul RS485
Ord. cd.: RK03--XXXX/XX
Ser. no.: XXXXXXXXXXXX
Ext. ord. cd.: XX
GND
B A
Caution: refer
to installation
instruction
Identifizierung
4
A0016766
3
2
A0016765
7
