EngyVolt RV15
Hauptmenü Passworteingabe
6

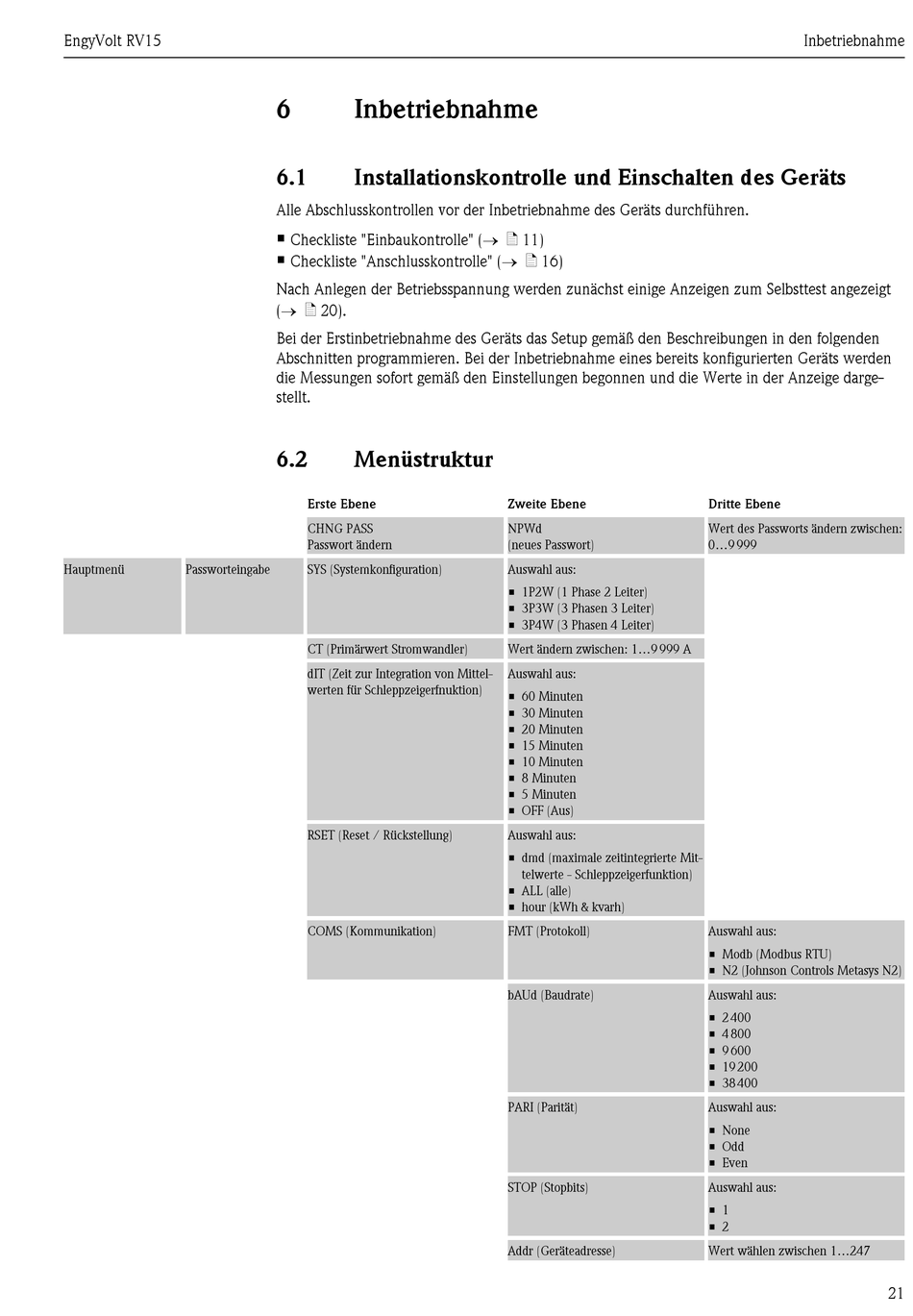

Inbetriebnahme

6.1 Installationskontrolle und Einschalten des Geräts
Alle Abschlusskontrollen vor der Inbetriebnahme des Geräts durchführen.
• Checkliste "Einbaukontrolle" (® ä 11)
• Checkliste "Anschlusskontrolle" (® ä 16)
Nach Anlegen der Betriebsspannung werden zunächst einige Anzeigen zum Selbsttest angezeigt
(® ä 20).
Bei der Erstinbetriebnahme des Geräts das Setup gemäß den Beschreibungen in den folgenden
Abschnitten programmieren. Bei der Inbetriebnahme eines bereits konfigurierten Geräts werden
die Messungen sofort gemäß den Einstellungen begonnen und die Werte in der Anzeige darge-
stellt.
6.2 Menüstruktur
Erste Ebene
CHNG PASS
Passwort ändern
SYS (Systemkonfiguration)
CT (Primärwert Stromwandler)
dIT (Zeit zur Integration von Mittel-
werten für Schleppzeigerfnuktion)
RSET (Reset / Rückstellung)
COMS (Kommunikation)
Zweite Ebene
NPWd
(neues Passwort)
Auswahl aus:
• 1P2W (1 Phase 2 Leiter)
• 3P3W (3 Phasen 3 Leiter)
• 3P4W (3 Phasen 4 Leiter)
Wert ändern zwischen: 1...9 999 A
Auswahl aus:
• 60 Minuten
• 30 Minuten
• 20 Minuten
• 15 Minuten
• 10 Minuten
• 8 Minuten
• 5 Minuten
• OFF (Aus)
Auswahl aus:
• dmd (maximale zeitintegrierte Mit-
telwerte - Schleppzeigerfunktion)
• ALL (alle)
• hour (kWh & kvarh)
FMT (Protokoll)
bAUd (Baudrate)
PARI (Parität)
STOP (Stopbits)
Addr (Geräteadresse)
Inbetriebnahme
Dritte Ebene
Wert des Passworts ändern zwischen:
0...9 999
Auswahl aus:
• Modb (Modbus RTU)
• N2 (Johnson Controls Metasys N2)
Auswahl aus:
• 2 400
• 4 800
• 9 600
• 19 200
• 38 400
Auswahl aus:
• None
• Odd
• Even
Auswahl aus:
• 1
• 2
Wert wählen zwischen 1...247
21
