Verdrahtung
14
1

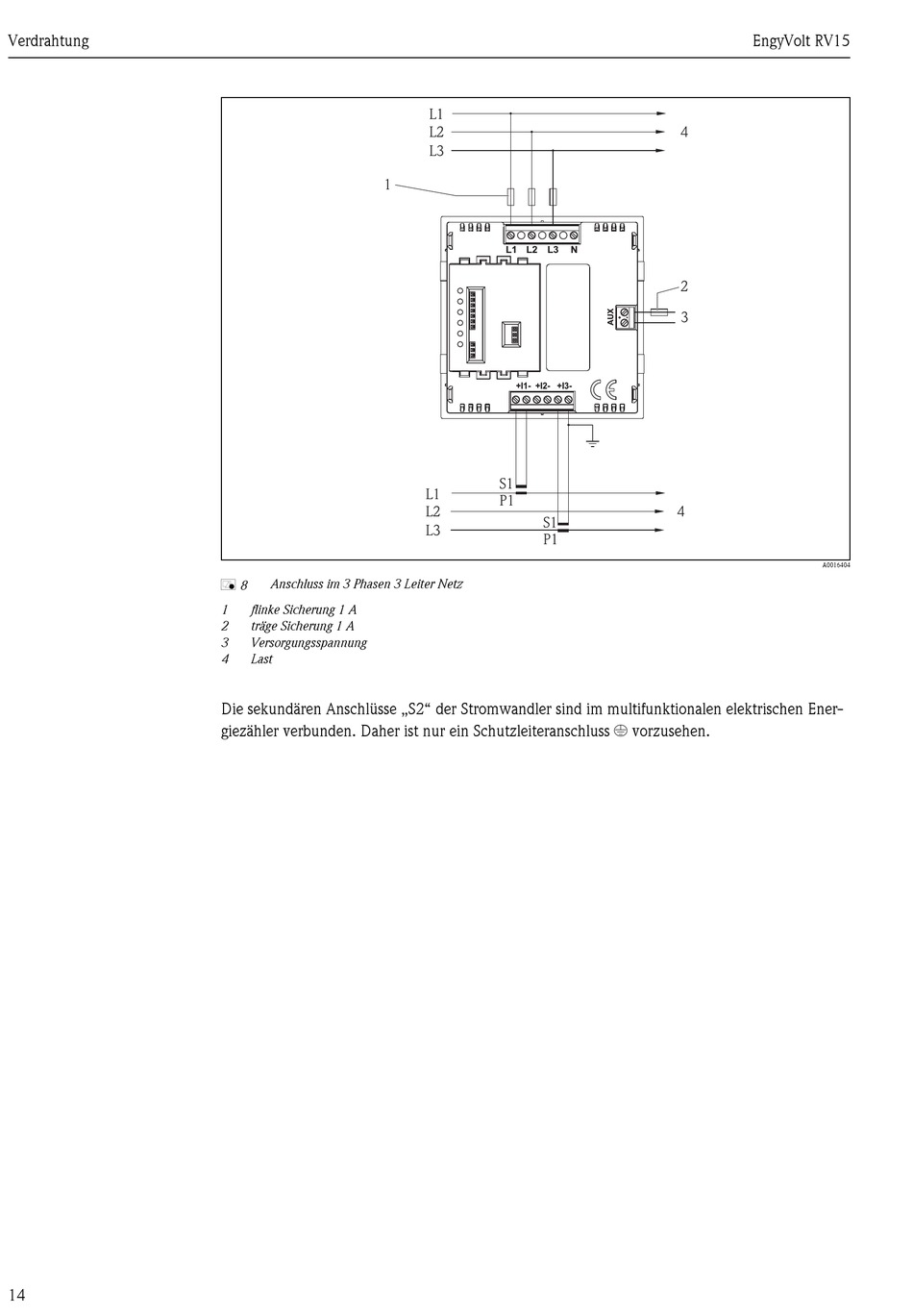

Anschluss im 3 Phasen 3 Leiter Netz
å 8
1 flinke Sicherung 1 A
2 träge Sicherung 1 A
3 Versorgungsspannung
4 Last
Die sekundären Anschlüsse „S2" der Stromwandler sind im multifunktionalen elektrischen Ener-
giezähler verbunden. Daher ist nur ein Schutzleiteranschluss * vorzusehen.
L1
L2
L3
L1 L2 L3 N
+I1- +I2- +I3-
S1
L1
P1
L2
S1
L3
P1
EngyVolt RV15
4
2
3
4
A0016404
