Untermenü
Einstellung

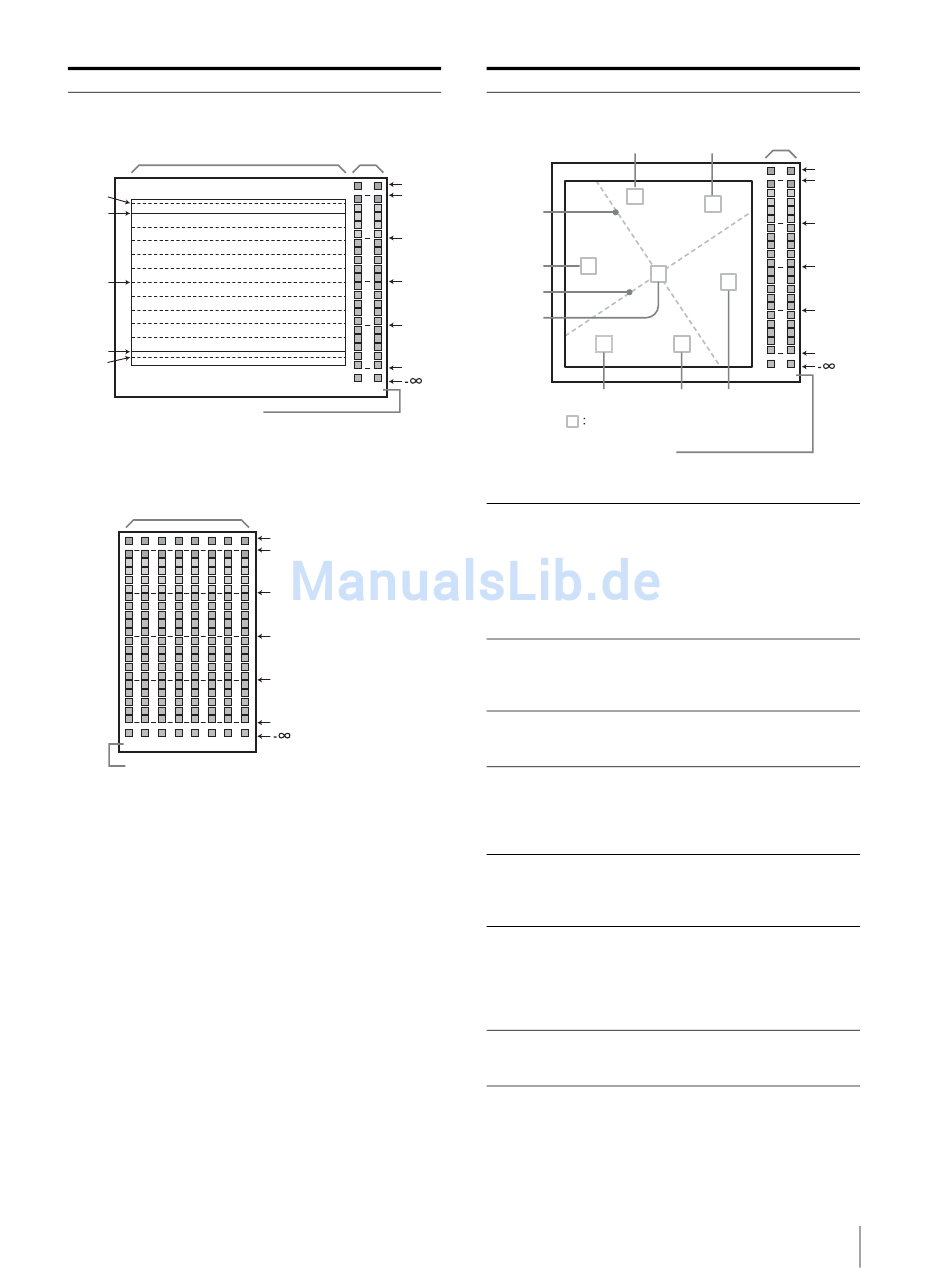

Wenn WFM ausgewählt ist
Wellenform
109%
100%
50%
0%
-4%
Kanalnummer
(Die in SDI-AUDIOEINST. ausgewählte
Kanalnummer wird angezeigt.)
Wenn ALM ausgewählt ist
Audiopegel
1 2 3 4 5 6 7 8
Kanalnummer
(Darstellung in acht Kanälen, darunter der in SDI-
AUDIOEINST. ausgewählte Kanal.)
Audiopegel
(dB)
OVER
0
-10
-20
-30
-60
1 2
(dB)
OVER
0
-10
-20
-30
-60
Untermenü
Einstellung
Wenn VEKTOR ausgewählt ist
Rot
I-Linie
Gelb
Q-Linie
Schwarz
Grün
Cyan
Rahmen für Zielfarbe
Kanalnummer
(Die in SDI-AUDIOEINST. ausgewählte
Kanalnummer wird angezeigt.)
POSITION
Hiermit wird die Position für das WFM/
ALM/VEKTOR-Display festgelegt. Sie
können einen Wert von 1 bis 4
auswählen.
• 1: Unten links
• 2: Unten rechts
• 3: Oben rechts
• 4: Oben links
FARBE
Zur Auswahl von Weiß (W), Rot (R),
Grün (G), Blau (B) oder Gelb (YL) als
Anzeigefarbe der Linie, wenn WFM
ausgewählt ist.
INTENSITÄT
Zum Einstellen der Helligkeit der
Wellenform usw. Je höher der Wert,
desto heller ist die Wellenform.
ZOOM
Wenn EIN eingestellt ist, werden
Bereiche mit 0-20 IRE herangezoomt,
sofern WFM ausgewählt ist; schwarze
Bereiche werden herangezoomt, wenn
VEKTOR ausgewählt ist.
LINIENAUSWAHL Wählen Sie EIN, um die Wellenform der
unter LINIENPOSITION unten
zugewiesenen Linie anzuzeigen, wenn
WFM ausgewählt ist.
LINIENPOSITION
Zum Einstellen der Linienposition, wenn
WFM ausgewählt ist.
Beim Erhöhen des numerischen Werts
verschiebt sich die Linie nach unten,
beim Verringern des numerischen Werts
nach oben.
ZIEL
Wählen Sie 75 oder 100. Zum
Umschalten des Vektorskop-Zielwerts
zwischen 75 % und 100 %.
Einstellungen mit Hilfe der Menüs vornehmen
Audiopegel
Magenta
(dB)
OVER
0
-10
-20
-30
-60
1 2
Blau
27
