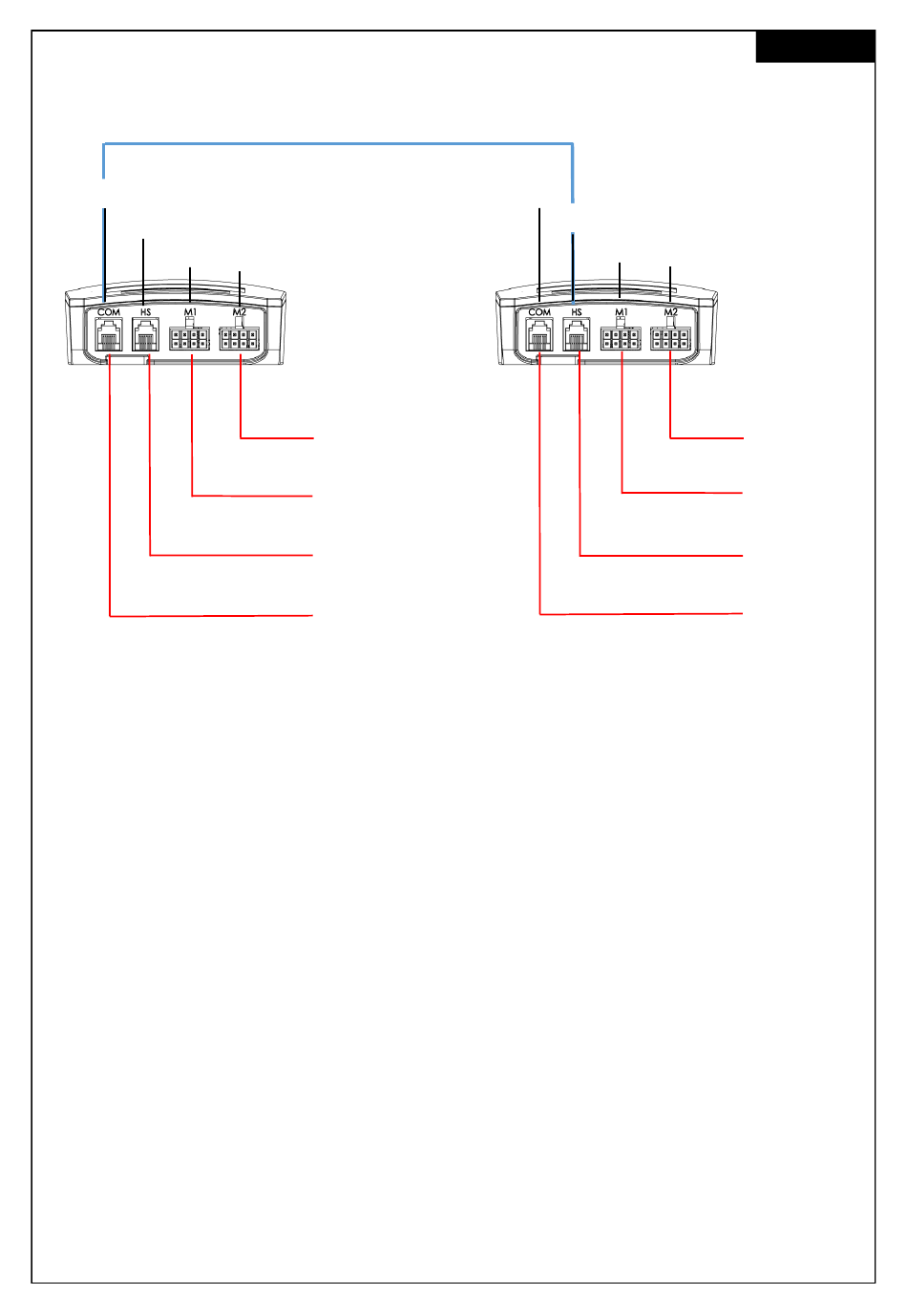

Fonctionnement en cascade
Contrôleur en cascade primaire
Commutateur manuel
Moteur 1
Première utilisation - Instructions pour le fonctionnement en cascade
•
Connectez correctement les pieds de la table 1 au canal moteur du contrôleur 1, « M1 » et « M2 ».
•
Connectez correctement les pieds de la table 2 au canal moteur du contrôleur 2, « M1 » et « M2 ».
•
Connectez la fiche d'alimentation des deux contrôleurs à la prise de courant.
•
Connectez le câble en cascade du port « COM » du contrôleur 1 au port « HS » du contrôleur 2 (les
deux contrôleurs émettent un clic).
•
Connectez le commutateur manuel au port « HS » du contrôleur 1.
•
Maintenez le bouton de l'interrupteur manuel vers le bas jusqu'à ce que les deux tables se mettent
dans la position la plus basse et inversent leur sens de fonctionnement.
Connexion du capteur
• Branchez le capteur dans le
• Le capteur est actif.
Câble en cascade
Moteur 2
Contrôleur 1
Table 1-Pied 2
Table 1-Pied 1
Commutateur
manuel
Sortie en cascade
(primaire)
(en option)
port «
COM » du contrôleur 2.
Capteur
Contrôleur en cascade secondaire
Moteur 1
Français
Moteur 2
Contrôleur 2
Table 2-Pied 2
Table 2-Pied 1
Entrée en cas-
cade
(secondaire)
Capteur
(en option)
