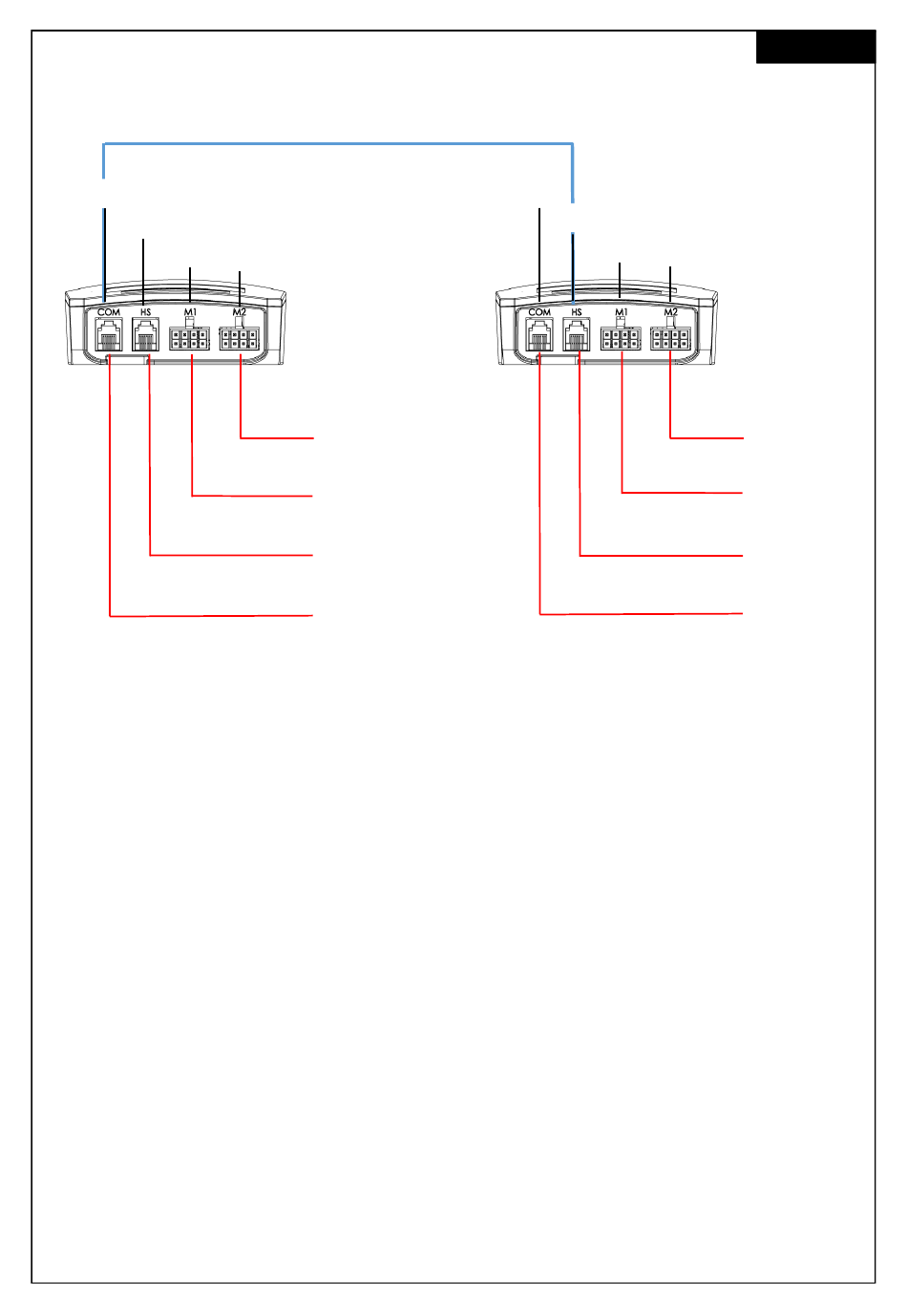

Kaskadierter Betrieb

Kaskaden-Primärsteuerung
Handschalter
Motor 1
Erstinbetriebnahme Kaskadierung - Anweisungen
• Verbinden Sie die Hubsäulen aus Abbildung 1 entsprechend mit dem Motorkanal von Steuerung
1, "M1" und "M2".
• Verbinden Sie die Hubsäulen aus Abbildung 2 entsprechend mit dem Motorkanal von Steuerung
2, "M1" und "M2".
• Stecken Sie die Stromkabel der Steuerungen in die Steckdose.
• Verbinden Sie das Kaskadenkabel vom "COM"-Anschluss von Steuerung 1 mit dem "HS"-
Anschluss von Steuerung 2 (Beide Steuerungen werden ein klickendes Geräusch wiedergeben).
• Schließen Sie den Handschalter an den Anschluss "HS" von Steuerung 1 an.
• Halten Sie die Abwärtstaste des Handschalters gedrückt, bis beide Tischgestelle in die unterste
Position gefahren sind.
• Die Tische sind initialisiert und betriebsbereit.
Sensor Connection (optional)
• Schließen Sie den Sensor an den "COM"-Anschluss von Controller 2 an.
• Sensor ist aktiv.
Kaskadenkabel
Motor 2
Steuerung 1
Tisch 1-Hubsäule 2
Tisch 1-Hubsäule 1
Handschalter
Kaskadierungsausgang
Sensor
Kaskaden-Sekundärsteuerung
Motor 1 Motor 2
Deutsch
Steuerung 2
Tisch 2-
Hubsäule 2
Tisch 2-
Hubsäule 1
Kaskadieren
in (Sekundär)
Sensor
(optional)
