Tophit CPS441/CPS441D
Bauform, Maße
Gewicht
Werkstoffe
Prozessanschluss
Oberflächenrauhigkeit
Temperatursensor
Steckkopf
Diaphragma
Endress+Hauser
Konstruktiver Aufbau
mm
1
(inch)
2
6
3
4
12 (0.47)

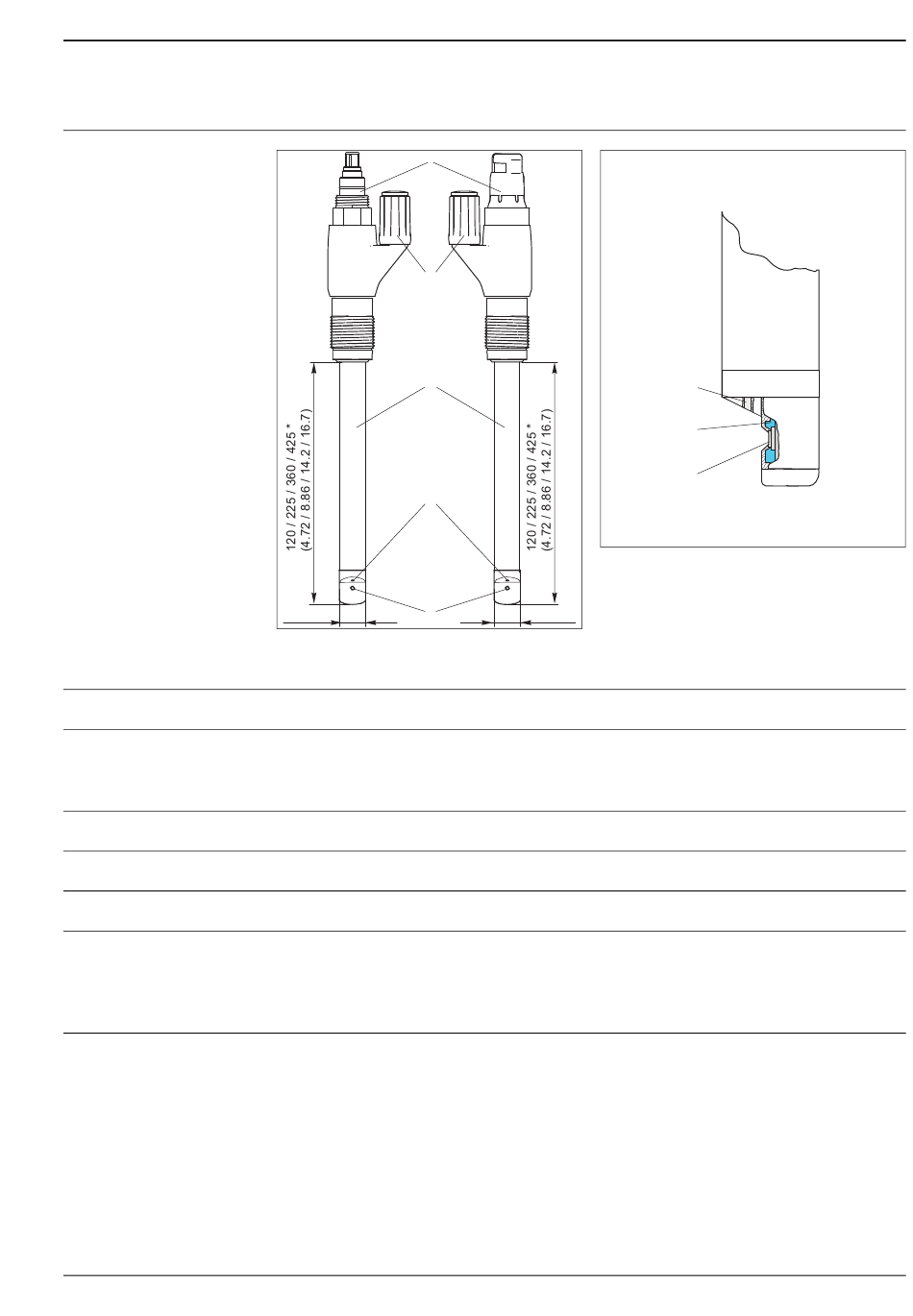

Abb. 13:
Abmessungen
*
je nach Ausführung
0,1 ... 0,5 kg (0,2 ... 1,1 lbs) je nach Ausführung
Sensorschaft
Dichtungen
Diaphragma
Pg 13,5
R
< 0,8 μm (31,5 μin)
a
Pt 1000 (Klasse B nach DIN IEC 751)
CPS441:
• ESS; TOP 68, drehbar
CPS441D:
• Memosens, drehbar
Keramik, sterilisierbar
Abb. 14:
Sensorkopf
1
Schlauchanschluss für KCl-Nachführung
2
Steckkopf
12 (0.47)
3
Referenzelektrode
4
ISFET-Chip
a0003906
5
Dichtung (EPDM, Perfluorelastomer)
6
Sensorschaft
PEEK (FDA, 3-A)
EPDM (FDA, 3-A) / Perfluorelastomer
Keramik
3
5
4
a0003904
