Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schellenberg ROLLODRIVE 75 PREMIUM

  • Seite 1 ROLLODRIVE 75 PREMIUM...
  • Seite 3 deutsch ��������������������������������������������������������������������������������������������������� english ���������������������������������������������������������������������������������������������������� français ��������������������������������������������������������������������������������������������������� nederlands ���������������������������������������������������������������������������������������������� polski ������������������������������������������������������������������������������������������������������ italiano ���������������������������������������������������������������������������������������������������� español ��������������������������������������������������������������������������������������������������� português ����������������������������������������������������������������������������������������������� český ������������������������������������������������������������������������������������������������������ slovenčina ���������������������������������������������������������������������������������������������� magyar ���������������������������������������������������������������������������������������������������� hrvatski ��������������������������������������������������������������������������������������������������� slovenski jezik ����������������������������������������������������������������������������������������� român ����������������������������������������������������������������������������������������������������� български ����������������������������������������������������������������������������������������������...
  • Seite 4: Inhaltsverzeichnis

    Weitere Funk-Handsender koppeln ��������������������������������������������������������������� Kopplung Smart Home-System ��������������������������������������������������������������������� Urheberrechtlich geschützt, 2017, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...
  • Seite 5: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch mit dem Produkt�...
  • Seite 6: Eu-Konformitätserklärung

    Gefahren verstehen� Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden� EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Alfred Schellenberg GmbH, dass das Produkt (Art� Nr� 22576/ 22578) der Richtlinie 2014/53/EU entspricht� Der vollständige Text der EU-Kon- formitätserklärung ist bei der Alfred Schellenberg GmbH hinterlegt und kann bei unserem Kundenservice angefordert werden�...
  • Seite 7: Bestimmungsgemäße Verwendung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...
  • Seite 8: Technische Daten

    Netzanschlusskabel 2x0,75qmm H03VVH2-F Anzahl Bedientasten Anzahl LEDs LpA < _ 70 dB (A) Schalldruckpegel Frequenz 868,4 MHz Schellenberg Radio System Sendeleistung max 10dbm Reichweite im Gebäube ca. 20m Reichweite im Freifeld ca, 100m Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation�...
  • Seite 9 Hinweise: Nach einem Netzausfall bleiben die eingestellten Schaltzeiten erhalten� Sobald die Stromversorgung wieder gewährleistet ist, werden Öffnungs- und Schließ- zeiten um die Dauer des Stromausfalls versetzt und ausgeführt. Öffnungs- und Schließzeiten neu setzen� Verwenden Sie das Produkt nur mit Rollladengurten der in der Tabelle „Tech- nische Daten“...
  • Seite 10: Produkterklärung

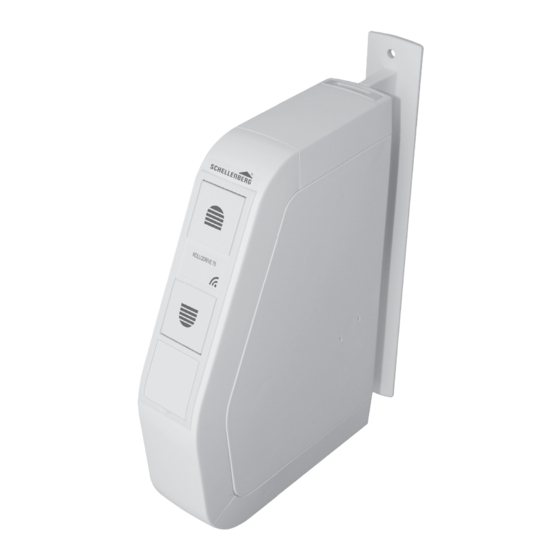

    PRODUKTERKLÄRUNG Wandhalterung (C) Gurteinlass Montagelager Wickelrad Bedientasten Haken für Gurtband Kontrollleuchte Montage- sicherung Abdeckblende Einstelltasten Anschluss für Sonnensensor Anschluss für Netzleitung Gurteinlass Wickelfachabdeckung Entriegelungs- klammer...
  • Seite 11: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG Taste Auffahrt Rollladen fährt aufwärts oder stoppt� Taste Abfahrt Rollladen fährt abwärts oder stoppt� LED-Kontrollleuchte / Statusanzeige Taste Sonne Schaltet die Sonnen-Funktion ein/aus� Taste Uhr - Einstellen der beiden Schaltzeiten� - Ein- / Ausschalten der Zeitautomatik Taste Dämmerung Schaltet die Dämmerungs-Funktion ein oder aus�...
  • Seite 44: Abmessungen

    ABMESSUNGEN 37 mm 155 mm...
  • Seite 45: Lieferumfang & Benötigte Werkzeuge

    6 mm 1,50 m...
  • Seite 48 30kg 30kg...
  • Seite 50 6 mm...
  • Seite 55 Click...
  • Seite 56 Click...
  • Seite 57: B Obere Endlage Einstellen

    2sec 90 %...
  • Seite 58 100 %...
  • Seite 59 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ���...
  • Seite 60: C Untere Endlage Einstellen

    2sec 90 % 100 %...
  • Seite 61 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ���...
  • Seite 65: F Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    Nach eingestellter Zeit leuchtet die LED�...
  • Seite 66 Die Schritte 38 und 39 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� Es muss mindestens eine Schaltzeit einge- stellt werden, z�B um 7 Uhr morgens, z�B um 22 Uhr abends� Steps 37 and 38 must be perfor- med once at the required time� At least one switching time must be set�...
  • Seite 67: G Automatikbetrieb: Manuell- Automatikumschaltung

    B + C 2sec...
  • Seite 68: H Hinderniserkennung

    Trifft der Rollladen während der Ab- fahrt auf ein Hindernis, schaltet der ROLLODRIVE ab� Fahren Sie den Rollladen frei und entfernen Sie das Hindernis� If the shutter hits an obstacle when closing, the ROLLODRIVE will switch off. Open the roller shutter upwards and remove the obstacle�...
  • Seite 69: I Blockiererkennung

    Blockiert der Rollladen während der Blockiert der Rollladen während der Auffahrt (z.B. durch Vereisung), Auffahrt (z.B. durch Vereisung), schaltet der ROLLODRIVE 55 ab� schaltet der ROLLODRIVE ab� Beseitigen Sie die Überlastungs- Beseitigen Sie die Überlastungs- ursache� ursache� If the roller shutter gets stuck while opening (e�g�...
  • Seite 70: J Werksreset

    6sec...
  • Seite 81: M Laufzeitbegrenzung

    max. min. 4 min 12 min 60 min...
  • Seite 82: N Optionales Zubehör: Sonnen- Und Dämmerungssensor

    Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720/22721 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar. Sensor, approx� 0�75 m cable length item-no� 22720/22721 approx� 1�50 m cable length item-no� 02266* approx� 3�00 m cable length item-no� 02267* *Commission item, available upon request.
  • Seite 83 min� 20 cm...
  • Seite 84: O Einstellen Des Helligkeitswertes - Sonnenfunktion

    2sec Die Sonnenautomatik wird bei der Übernahme des aktuellen Helligkeitswerts eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� Hinweis: Die Übernahme sollte bei der gewünschten Helligkeit erfolgen� The automatic Sun function is switched on with the adoption of the current brightness value�...
  • Seite 86: Q Funktionsschaubild Der Sonnenfunktion

    ~ 5 min. ~ 5 min. ~ 20 min.
  • Seite 87 Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zum Saugknopf des Sonnensensors nach unten� Nach ca� 20 Minuten wird der Roll- laden ein Stück hochgezogen und der Lichtsensor ist freigegeben� Wird weiterhin die ein- gestellte Helligkeit erkannt, bleibt der Rollladen dort stehen� Wird die eingestellte Helligkeit unterschritten, fährt der Rollladen bis zum oberen Endanschlag hoch�...
  • Seite 88: R Einstellen Des Dämmerungswertes - Dämmerungsfunktion

    1sec Die Dämmerungsfunktion wird bei der Übernahme des aktuellen Dämme- rungswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Dämmerung und die Taste Uhr� Die aktuelle Dämmerung gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Mond kurz auf� Hinweis: Die Übernahme sollte abends bei der gewünschten Dämmerung erfolgen�...
  • Seite 90: T Funktionsschaubild Der Dämmerungsfunktion

    Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt runter� Nach der Abfahrt wird die Däm- merungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt im manuellen Betrieb oder zur nächsten, eingestellten Auffahrtzeit wieder nach oben�...
  • Seite 92: Funk-Handsender Koppeln

    V FUNK-HANDSENDER KOPPELN 4sec...
  • Seite 93 Durch das Drücken der beiden Tasten wird der ROLLODRIVE in den Program- miermodus versetzt� Ab diesem Zeitpunkt muss innerhalb 10 Sekunden der Funk-Handsender gekoppelt werden (Schritte 86 bis 89)� Sind 10 Sekunden vergangen ohne den Funk-Handsender zu koppeln, muss der ROLLODRIVE durch das Wiederholen des Schrittes 86 erneut in den Programmiermodus ver- setzt werden�Es sind max�...
  • Seite 95: W Weitere Funk-Handsender Koppeln

    1- 5 1- 5...
  • Seite 97 max�...
  • Seite 98: Kopplung Smart Home-System

    Koppeln Sie das Produkt mit dem Schellenberg Smart Home System oder dem Smart Friends System und benutzen Sie alle Schellenberg Funk-Produkte bzw� „Ready für Smart Friends“-Produkte über eine App miteinander� SCHELLENBERG SMART HOME SYSTEM Art�Nr� 21000 www�schellenberg�de/SH1/ SMART FRIENDS SYSTEM...
