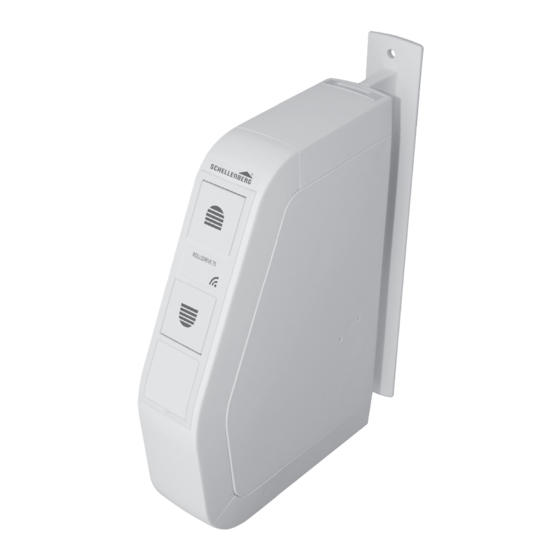

schellenberg ROLLODRIVE 75 PREMIUM Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. schellenberg Anleitungen
  4. Antriebssysteme
  5. ROLLODRIVE 75 PREMIUM
  6. Gebrauchsanleitung

schellenberg ROLLODRIVE 75 PREMIUM Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für ROLLODRIVE 75 PREMIUM:
Inhaltsverzeichnis

Werbung

Quicklinks

rOllODrIve 75 PreMIUM
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg ROLLODRIVE 75 PREMIUM

Inhaltszusammenfassung für schellenberg ROLLODRIVE 75 PREMIUM

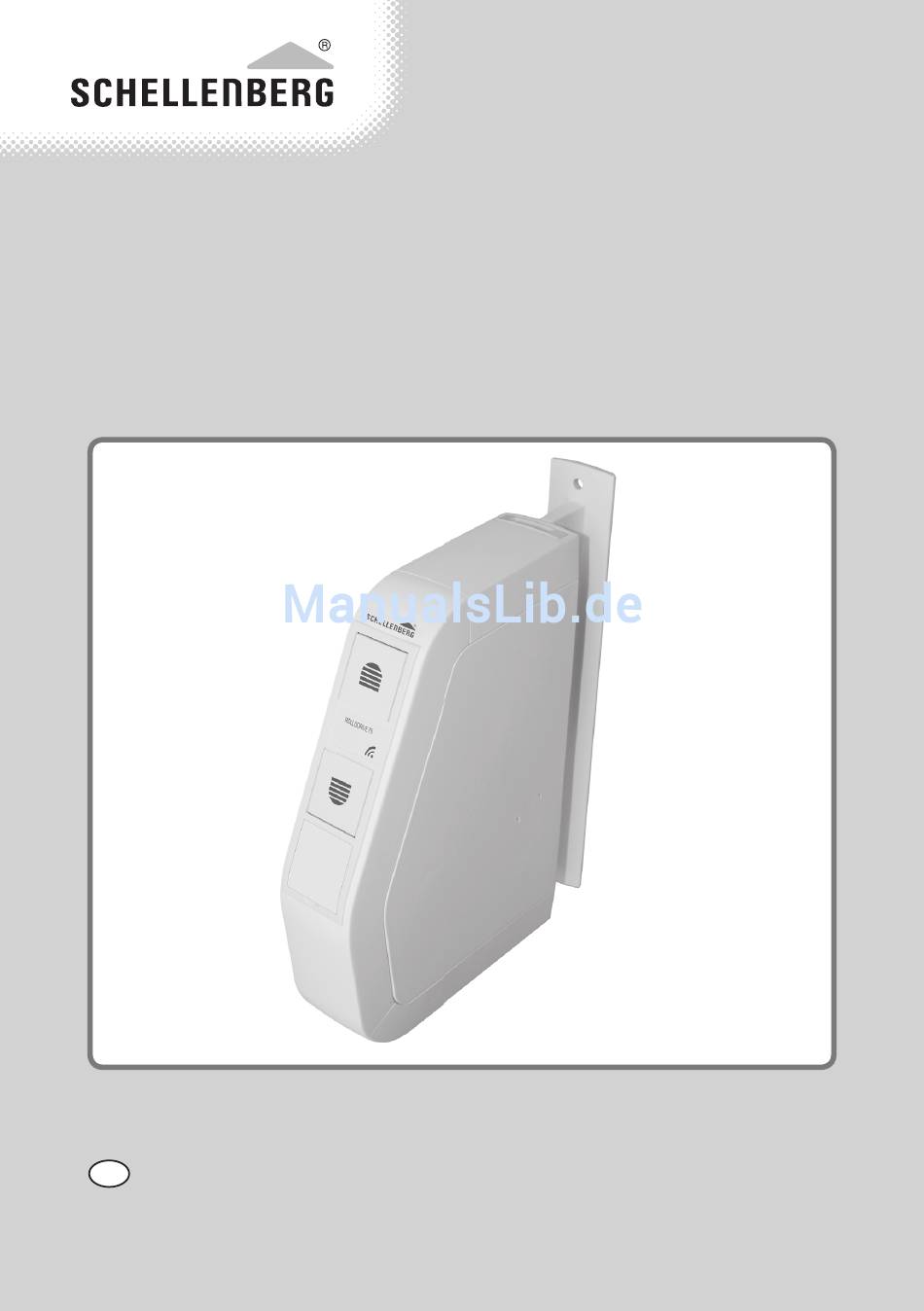

  • Seite 1 75 PreMIUM...

  • Seite 3: Inhaltsverzeichnis

    Weitere Funk-Handsender koppeln ��������������������������������������������������������������� Kopplung Smart Home-System ��������������������������������������������������������������������� Urheberrechtlich geschützt, 2016, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt UnD hInWeIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch mit dem Produkt�...

  • Seite 5: Eu-Konformitätserklärung

    Gefahren verstehen� Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden� eU-KOnFOrMItätserKlärUnG Hiermit erklärt die Alfred Schellenberg GmbH, dass der Funkanlagentyp ROLLODRIVE 75 PREMIUM der Richtlinie 2014/53/EU entspricht� Der voll- ständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.schellenberg.de/fileadmin/user_upload/RD75Premium_EU_Konfor- mitaetserklaerung�pdf...

  • Seite 6: Bestimmungsgemäße Verwendung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 7: Technische Daten

    technIsche Daten Betriebsspannung netzteil 230 v / 50 hz nennleistung 70 Watt leistung stand-by ca. 0,7 Watt Drehmoment 8 nm Kurzzeitbetrieb 4 Minuten Drehzahl 36 U/min schutzart IP 20 (nur für trockene räume) schutzklasse anzahl schaltzeiten max. 2 (auf und ab) zulässige Umgebungstemperatur 0-40 °c abmessungen...
  • Seite 8 hinweise: Nach einem Netzausfall bleiben die eingestellten Schaltzeiten erhalten� Sobald die Stromversorgung wieder gewährleistet ist, werden Öffnungs- und Schließ- zeiten um die Dauer des Stromausfalls versetzt und ausgeführt� Öffnungs- und Schließzeiten neu setzen� Verwenden Sie das Produkt nur mit Rollladengurten der in der Tabelle „Tech- nische Daten“...

  • Seite 9: Abmessungen

    aBMessUnGen 37 mm 155 mm...

  • Seite 10: Lieferumfang & Benötigte Werkzeuge

    lIeFerUMFanG & BenÖtIGte WerKzeUGe 6 mm 1,50 m...

  • Seite 11: Produkterklärung

    PrODUKterKlärUnG Wandhalterung (C) Gurteinlass Montagelager Wickelrad Bedientasten Haken für Gurtband Kontrollleuchte Montage- sicherung Abdeckblende Einstelltasten Anschluss für Sonnensensor Anschluss für Netzleitung Gurteinlass Wickelfachabdeckung Entriegelungs- klammer...

  • Seite 12: Funktionsbeschreibung

    FUnKtIOnsBeschreIBUnG taste auffahrt Rollladen fährt aufwärts oder stoppt� taste abfahrt Rollladen fährt abwärts oder stoppt� leD-Kontrollleuchte / statusanzeige taste sonne Schaltet die Sonnen-Funktion ein/aus� taste Uhr - Einstellen der beiden Schaltzeiten� - Ein- / Ausschalten der Zeitautomatik taste Dämmerung Schaltet die Dämmerungs-Funktion ein oder aus�...

  • Seite 13: Montage

    a MOntaGe Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 15 30kg 30kg Belastbarkeit prüfen...
  • Seite 17 6 mm...
  • Seite 19 Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen� Es besteht Verletzungsgefahr durch das Wickelrad� Fassen Sie nicht bei laufen- dem Motor in das Wickelradfach�...
  • Seite 21 Gurtband nicht verdrehen�...
  • Seite 22 Click...
  • Seite 23 Click...

  • Seite 24: B Obere Endlage Einstellen

    B OBere enDlaGe eInstellen 2sec Beide Tasten gleichzeitig drücken� 90 % Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw� zur Zerstörung des Produktes führen�...
  • Seite 25 100 % Nicht bis zum Anschlag fahren� Taste rechtzeitig loslassen� Ohne Endlageneinstellung läuft der ROLLODRIVE 75 nur solange, wie eine der beiden Bedientasten gedrückt wird� Ohne Endlageneinstellung bleiben die Automatikfunktionen gesperrt�...
  • Seite 26 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Taste Auffahrt und Abfahrt gleichzeitig drücken� Danach innerhalb von 4 Sekunden die Taste Auffahrt zur Bestätigung drücken� Endlage oben gesetzt� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Schritt 25 erneut beginnen�...

  • Seite 27: Untere Endlage Einstellen

    c Untere enDlaGe eInstellen Beide Tasten 2sec gleichzeitig drücken� 90 % 100 % Das Gurtband darf in Endlagen- stellung des Rollladens nicht zu schlaff sitzen�...
  • Seite 28 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Taste Auffahrt und Abfahrt gleichzeitig drücken� Danach innerhalb von 4 Sekunden die Taste Abfahrt zur Bestätigung drücken� Endlage unten gesetzt� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Schritt 28 erneut beginnen�...

  • Seite 29: D Endlagen Verändern/Korrigieren

    D enDlaGen veränDern/KOrrIGIeren Rollladen in Mittelstellung fahren�...

  • Seite 30: Manuelle Bedienung

    e ManUelle BeDIenUnG Endlageneinstellungen müssen vorher vorgenommen werden� Endlageneinstellungen müssen vorher vorgenommen werden�...
  • Seite 31 Zum zwischenzeitlichen Stoppen Taste Auf- oder Abfahrt kurz drücken!

  • Seite 32: F Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    F aUtOMatIKBetrIeB: ÖFFnUnGs- UnD schlIesszeIten eInstellen z�B� um 7 Uhr morgens Die Endlagen müssen eingestellt sein� Die Schritte 38 und 39 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� z�B� um 22 Uhr abends Nach eingestellter Zeit leuchtet die LED�...

  • Seite 33: G Automatikbetrieb: Manuell- Automatikumschaltung

    G aUtOMatIKBetrIeB: ManUell- aUtOMatIKUMschaltUnG Zuvor muss die Endlageneinstel- lung und mindestens eine Schalt- zeit gesetzt sein! Bei einer Umstellung auf Manuell- betrieb, bleiben die zuvor einge- 2sec stellten Schaltzeiten gespeichert� LED Uhr blinkt nach Stromausfall und die gesetzte Öffnungs- und Schließzeit muss neu eingestellt werden�...

  • Seite 34: Hinderniserkennung

    h hInDernIserKennUnG Beschreibung der sicherheitsfunktionen Die Sicherheitsabschaltung des Produkts reagiert, wenn das Produkt eingeschaltet ist und der Rollladengurt sich nicht bewegt� Erst nachdem das Produkt in Gegenrichtung betrieben und das Hindernis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüng- liche Richtung wieder aufgenommen werden�...

  • Seite 35: I Blockiererkennung

    I BlOcKIererKennUnG Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet das Produkt ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 36: J Werksreset

    J WerKsreset 6sec Alle 4 Tasten gleichzeitig gedrückt halten� Nach dem Loslassen der Tasten sind alle Endlagen und Schaltzeiten gelöscht�...

  • Seite 37: K Ausbau

    K aUsBaU Führen Sie einen Werksreset durch�...
  • Seite 41 Es besteht Verletzungsgefahr durch das Wickelrad� Fassen Sie nicht bei laufendem Motor in das Wickelradfach� Ziehen Sie immer den Netzstecker, bevor Sie in das Wickelradfach fassen�...

  • Seite 43: Entfernung Des Gurtbandes Bei Geräteausfall

    l entFernUnG Des GUrtBanDes BeI GeräteaUsFall Es besteht Verletzungsgefahr, da der Rollladen ungebremst herunterfallen kann� Sichern Sie den Rollladen gegen Herunterfallen, z�B� durch Unterlegen� Halten Sie das Gurtband gut fest, damit der Rollladen nicht ungebremst herunterfällt� Lassen Sie sich ggf� von einer zweiten Person helfen�...
  • Seite 45 Halten Sie dabei die Entriegelungsklammer gedrückt�...

  • Seite 47: M Laufzeitbegrenzung

    M laUFzeItBeGrenzUnG max. min. 4 Minuten 12 Minuten Die volle Betriebsbereitschaft ist 60 Minuten nach Erlöschen der blinkenden LED wieder hergestellt�...

  • Seite 48: Optionales Zubehör: Sonnen- Und Dämmerungssensor

    n OPtIOnales zUBehÖr: sOnnen- UnD DäMMerUnGssensOr Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar.
  • Seite 49 min� 20 cm...

  • Seite 50: O Einstellen Des Helligkeitswertes - Sonnenfunktion

    O eInstellen Des hellIGKeItsWertes – sOnnenFUnKtIOn Die Sonnenautomatik wird bei der Übernahme des aktuellen Hellig- keitswerts eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED kurz auf� Hinweis: Die Übernahme sollte bei der ge- wünschten Helligkeit erfolgen�...

  • Seite 51: Q Funktionsschaubild Der Sonnenfunktion

    Q FUnKtIOnsschaUBIlD Der sOnnenFUnKtIOn ~ 5 min. ~ 5 min. Bei Überschreitung des Grenzwertes erfolgt Wird der Grenzwert weitere 5 Minuten über- eine fünfminütige Messung� schritten, fährt der Rollladen bis zur Position des Sensors herunter� ~ 20 min. Nach ca� 20 Minuten fährt der Rollladen Wird der Grenzwert unterschritten, fährt der ein Stück über den Sensor, der erneut die Rollladen bis zur oberen Endlage�...

  • Seite 52: Einstellen Des Dämmerungswertes - Dämmerungsfunktion

    r eInstellen Des DäMMerUnGsWertes – DäMMerUnGsFUnKtIOn Die Dämmerungsfunktion wird bei der Übernahme des aktuellen Dämmerungswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Dämmerung und die Taste Uhr� Die aktuelle Dämmerung gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED kurz auf� Hinweis: Die Übernahme sollte abends bei der gewünschten Dämmerung...

  • Seite 53: Funktionsschaubild Der Dämmerungsfunktion

    t FUnKtIOnsschaUBIlD Der DäMMerUnGsFUnKtIOn Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED und der Rollladen fährt in die untere Endlage� Nach der Abfahrt wird die Dämmerungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt im manuellen Betrieb oder zur nächsten, eingestellten Auffahrtzeit wieder nach oben�...

  • Seite 54: U Optionales Zubehör: Funk-Handsender / -Zeitschaltuhr

    U OPtIOnales zUBehÖr: FUnK-hanDsenDer / -zeItschaltUhr 20015 20016 20031 20032...

  • Seite 55: Funk-Handsender Koppeln

    v FUnK-hanDsenDer KOPPeln 4sec Durch das Drücken der beiden Tasten wird das Produkt in den Programmiermodus versetzt� Ab diesem Zeitpunkt muss innerhalb von 10 Sekunden der Funk-Handsender gekoppelt werden (Schritte 88 bis 89)� Sind 10 Sekunden vergangen, ohne den Funk-Handsender zu koppeln, muss das Produkt durch das Wiederholen des Schrittes 87 erneut in den Program- miermodus versetzt werden�...
  • Seite 56 Taste Auffahrt und Abfahrt gleichzeitig drücken� Danach inner- halb von 3 Sekunden die Taste Stopp zur Bestätigung drücken�...

  • Seite 57: W Weitere Funk-Handsender Koppeln

    W WeItere FUnK-hanDsenDer KOPPeln 1- 5 1- 5 Die Kanalauswahl entfällt beim Funk-Handsender 1 Kanal�...
  • Seite 58 Daten werden übertragen�...
  • Seite 59 Es können bis zu 5 Funk-Handsender gekoppelt werden�...

  • Seite 60: Kopplung Smart Home-System

    X KOPPlUnG sMart hOMe-sYsteM...
  • Seite 61 100. 101.

  • Seite 62: Beispiel Direkte Kopplung

    102. 103. BeIsPIel DIreKte KOPPlUnG 104.
  • Seite 63 105. 106. 4sec Taste Auffahrt und Taste Sonne gleichzeitig drücken� 107. 108.
  • Seite 64 109. 110. 111.
  • Seite 65 112. 113. oder 114. Weitere Informationen und Ein- stellungen zu den Schellenberg Smart Home-Produkten und der Schellenberg Smart App erhalten Sie unter: www.schellenberg.de/smart-home.html oder oder...
  • Seite 68 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� alfred schellenberg Gmbh Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
