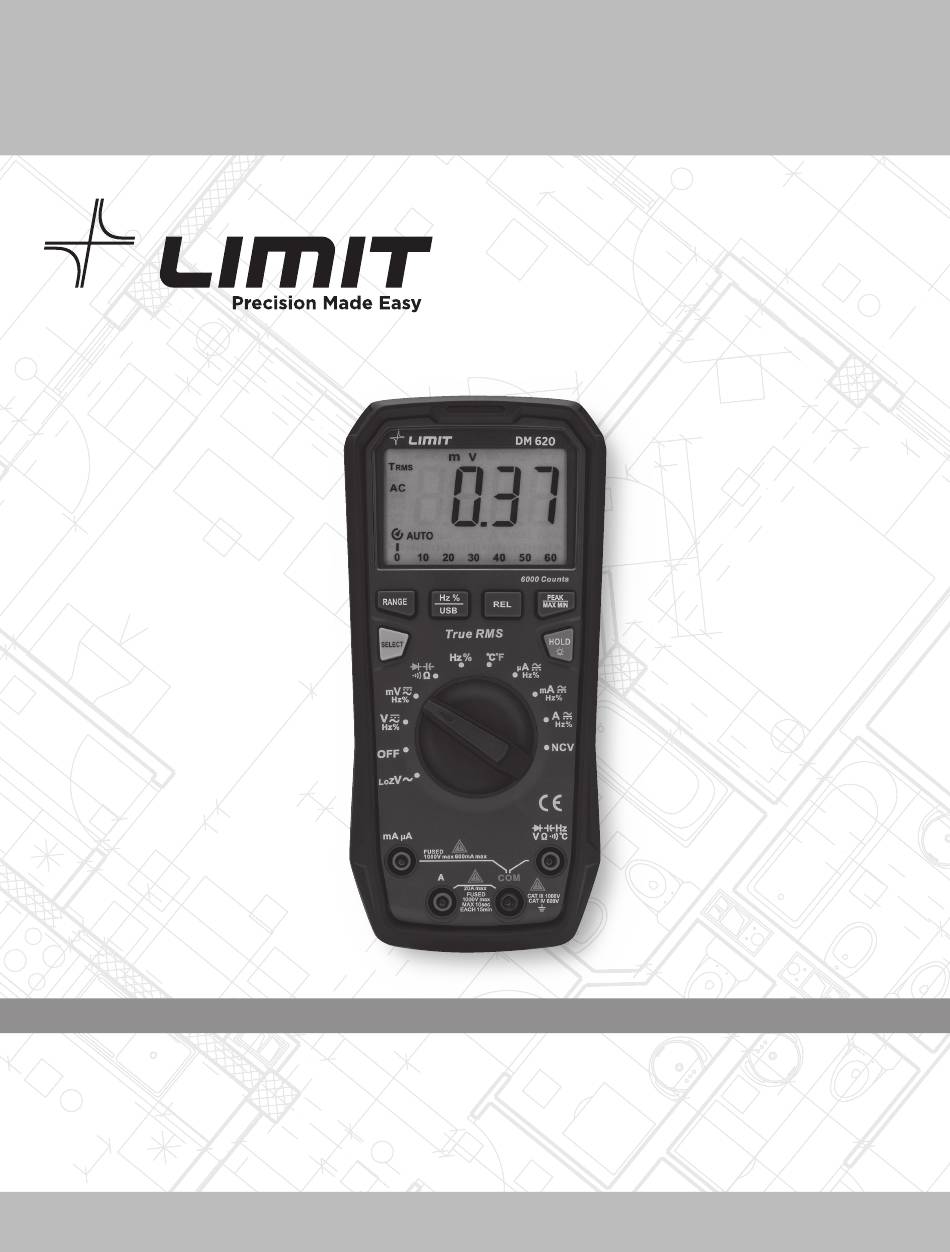

- Seite 1 OPERATING MANUAL Multimeter Limit DM 620...
-
Seite 83: Sicherheitsinformationen
Veränderungen, Verunreinigungen oder falsche Bedienung verursacht werden. ÜBERSICHT Das Limit Multimeter 620 ist ein zuverlässiges und sicheres digitales true RMS-Handmultimeter (6000 Hz). Mit seinem großen Display, der hohen Auflösung, dem ganzheitlichem Überspannungsschutz und dem einzigartigen Design handelt es sich um ein neues und sehr praktisches elektrisches Multimeter. Das Messgerät kann AC/DC-Spannung/Strom, Widerstand, Durchgang, Kapazität, Frequenz, Tastverhältnis... -
Seite 84: Eigenschaften
EIGENSCHAFTEN • LCD mit 20 mm hohen Zeichen und Hintergrundbeleuchtung • NCV-Funktion • AC/DC-Spannungsmessung • AC/DC-Strommessung • Widerstandsmessung • Durchgangsprüfung/Diodentest • Kapazitätsmessung • Datahold • Frequenz- und Tastverhältnis-Messung • Temperaturmessung °C oder °F • Datenübertragung über USB SPEZIFIKATIONEN Sicherheitsklassifikation CAT III 1000 V, CAT IV 600 V mA/μA-Eingangsbuchsenschutz Flinke Sicherung 600 mA, 1000 V, Ф6 ×... - Seite 85 POSITIONEN (B 1 & B 2) 1. NCV-Detektor 2. Kontrollleuchte DM 620 3. LCD-Display 4. Funktionstasten 5. Funktionswahlschalter 6. Eingangsbuchsen 7. USB (Bluetooth) Zugriffsport 8. Messleitungsöffnungen 9. Mutter für externen Halter 10. Batteriefachverschlussschraube 11. Schwenkbarer Standfuß ZUBEHÖR Öffnen Sie die Verpackung und entnehmen Sie das Messgerät. Bitte überprüfen Sie den Inhalt auf Vollzähligkeit oder Beschädigungen.
- Seite 86 SYMBOLE LCD Symbol Beschreibung Anzeige für geringen Batterieladezustand Diode Durchgangsprüfung oder Durchgangssignalton Ω, kΩ,MΩ Widerstandseinheiten: Ohm, Kiloohm, Megaohm Hz, % Frequenz, Tastverhältnis °C/°F Celsius/Fahrenheit TRMS True RMS Datenübertragung Gemessene Spannung ist >30 V (AC oder DC) AC/DC AC/DC-Messung Negative Ablesung Datahold Automatische Abschaltung AUTO...
-
Seite 87: Funktionswahlschalter Und Funktionstasten
Es ist möglich, an die Ausgangsseite der Niederspannungsnetzinstallation CAT III des Gebäudes angeschlossene Schaltungen zu testen und zu messen. Es ist möglich, an die Eingangsseite der Niederspannungsnetzinstallation CAT IV des Gebäudes angeschlossene Schaltungen zu testen und zu messen. FUNKTIONSWAHLSCHALTER UND FUNKTIONSTASTEN 1. - Seite 88 Summer-Alarm während der Messung: Wenn die Eingangsspannung >1000 V oder der Strom >10 A ist, gibt der Summer einen akustischen Alarm aus. 1. AC Spannungsmessung (B 3) DM 620 1.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM.
- Seite 89 Schaltungen mit hoher Impedanz zu Messfehlern führen. Meistens kann der Fehler ignoriert werden, wenn die Impedanz der Schaltung unter 10 kΩ (≤0,1%) liegt. 2. DC Spannungsmessung (B 4) DM 620 2.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM.
-
Seite 90: Drücken Und Halten Sie Bei Ac-Spannungsmessung In Millivolt Die Taste
3. AC/DC-Spannungsmessung (B 5) DM 620 3.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 3.2 Drehen Sie den Funktionswahlschalter in die Position 3.3 Drücken Sie, wenn erforderlich, kurz auf die Taste , um zur AC/DC-Spannungsmessung in Millivolt umzuschalten. -
Seite 91: Drücken Sie Kurz Auf Die Taste
4. LoZ (niedrige Impedanz) ACV-Messung (B 6) DM 620 4.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 4.2 Drehen Sie den Funktionswahlschalter in die Position LozV~ . 4.3 Verbinden Sie die Messleitungen parallel mit der zu messenden Last oder der Spannungsversorgung. - Seite 92 5. Widerstandsmessung (B 7) DM 620 5.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 5.2 Drehen Sie den Funktionswahlschalter in die Position 5.3 Berühren Sie mit den Messkontakten die Messpunkte der Schaltung.
- Seite 93 6. Durchgangsprüfung (B 8) DM 620 6.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 6.2 Drehen Sie den Funktionswahlschalter in die Position 6.3 Drücken Sie kurz auf die Taste , um zur AC-Spannungsmessung umzuschalten.
- Seite 94 7. Diodentest (B 9) DM 620 7.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 7.2 Drehen Sie den Funktionswahlschalter in die Position 7.3 Drücken Sie, wenn erforderlich, kurz auf die Taste , um auf Diodentest umzuschalten.
- Seite 95 8. Kapazitätsmessung (B 10) DM 620 B 10 8.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 8.2 Drehen Sie den Funktionswahlschalter in die Position 8.3 Drücken Sie kurz auf die Taste , um zur Kapazitätsmessung umzuschalten.
-
Seite 96: Stecken Sie Die Rote Messleitung In Die Buchse
9. Frequenz/Tastverhältnis-Messung (B 11) DM 620 B 11 9.1 Stecken Sie die rote Messleitung in die Buchse und die schwarze Messleitung in die Buchse COM. 9.2 Drehen Sie den Funktionswahlschalter in die Position Hz%. 9.3 Drücken Sie wenn erforderlich kurz auf die Taste , um auf Frequenz/Tastverhältnis-Messung... - Seite 97 Maximaltemperatur 230 °C/446 °F (°F = °C × 1,8 + 32) 11. AC/DC-Strommessung (B 13) A C/DC DM 620 B 13 11.1 Stecken Sie die rote Messleitung in die Buchse mA/μA oder A und die schwarze Messleitung in die Buchse COM.
- Seite 98 Sobald die Temperatur auf <40°C abfällt, erlischt die gelbe Kontrollleuchte und die Messung kann durchgeführt werden. 12. Kontaktlose Spannungserkennung (NCV) (B 14) DM 620 B 14 12.1 Drehen Sie den Funktionswahlschalter in die Position NCV. 12.2 Legen Sie den NCV-Detektor (obere linke Ecke des Messgeräts) während des Tests dicht an das Kabel (AC) an.
-
Seite 99: Elektrische Spezifikation
13.4 Um diese Funktion wieder zu aktivieren, müssen Sie die Taste lange drücken oder das USB- Modul einsetzen. 13.5 Die USB-Kommunikationssoftware kann von der offiziellen Website von Limit (www.limit-tools. com) heruntergeladen werden. ELEKTRISCHE SPEZIFIKATION Genauigkeit: ± (a% des Messwerts + b Stellen). - Seite 100 • Überspannungsschutz: 1000 V 2. AC Spannung Messbereich Auflösung Messgenauigkeit 60,00 mV 0,01 mV ± (1,2% + 5) 600,0 mV 0,1 mV ± (1,2% + 5) 6,000 V 0,001 V ± (1,0% + 3) 60,00 V 0,01 V ± (1,0% + 3) 600,0 V 0,1 V ±...
- Seite 101 4. Durchgang und Diode Messbereich Auflösung Bemerkungen Unterbrochene Schaltung: Widerstand ≥70 Ω, kein Signalton. 0,1 Ω Guter Durchgang: Widerstand <50 Ω, akustischer/visueller Alarm. Open-Circuit-Spannung: Etwa 3 V. 0,001 V Bei normalen Dioden piept der Summer ein Mal. Bei Kurzschluss gibt der Summer einen langen Signalton aus. •...
- Seite 102 6,000 A 1 mA ± (1,2%+5) 20,00 A 10 mA • Überspannungsschutz: mA/μA-Messbereich: F1 Sicherung 600 mA 1000 V Ф6 × 32 mm. A-Messbereich: F2 Sicherung 11 A 1000 V Ф10 × 38 mm • Open Circuit ermöglicht für die niederwertigste Stelle ≤5 •...
-
Seite 103: Wartung
10. Kontrollleuchte Funktion Status Beschreibung <36 V 50~1000 V (die rote Kontrollleuchte blinkt von langsam Ein, rot bis schnell) Durchgang Ein, rot Kein Durchgang (≥70 Ω) Ein, grün Durchgang (<50 Ω) >2 V Diode Ein, rot Breakdown (<0,12 V) Ein, grün Durchgang (0,12~2 V) ≤1000 V AC/DC-Spannung... - Seite 104 Austauschschritte: • Drehen Sie den Funktionswahlschalter in die Position „OFF“ und entfernen Sie die Messleitungen. • Lösen Sie die Schraube und entfernen Sie die Batterieabdeckung, um die Batterien und Sicherungen auszutauschen. DM 620 х √ Messbereich 10 A ≤1 Ω...
- Seite 126 DM 620 х Bereik √ 10 A ≤1 Ω mA μA ≤20 MΩ Afb.16b Afb. 16a...
- Seite 148 DM 620 х √ Plag 10 A ≤1 Ω mA μA ≤20 MΩ I 16b I 16a...
