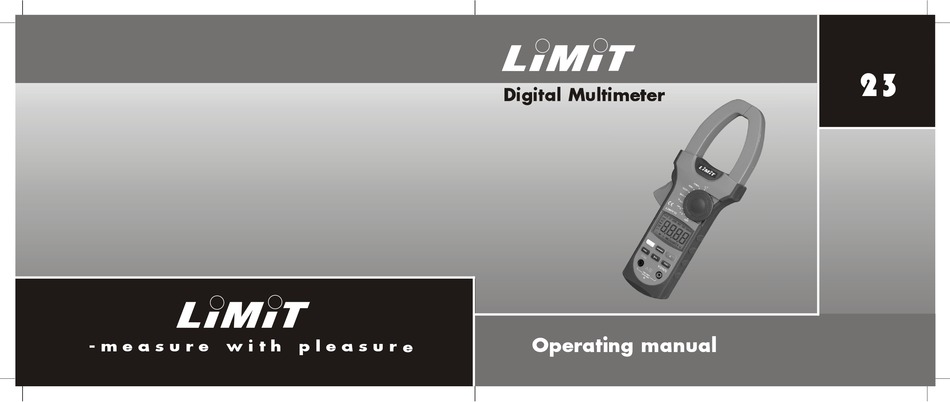

LIMIT 23 Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LIMIT 23
Inhaltszusammenfassung für LIMIT 23
- Seite 50 Deutsch Inhaltsverzeichnis Übersicht Allgemeine Daten Sicherheitsmassnahmen Gleich- und Wechselstromspannung Gleichstromstärke Wechselstromstärke Widerstand Frequenz und Belastungszyklus Diodenprüfung Kontinuierlichkeitsprüfung Batterien...
-
Seite 51: Übersicht
Sicherheits- und Vorsichtsmassnahmen. Lesen Sie aufmerksam diese wichtige Information durch und beachten Sie strengstens alle Warnungen und Hinweise. Limit 23 ist ein Strommessgerät mit Klemme/universal zum professionellen Gebrauch. Das Gerät hat automatische Bereicheinstellung, große Displayziffern und Anzeige der Drehschalterposition, wodurch die Anwendung des Geräts benutzerfreundlich ist. - Seite 52 Deutsch • Schlafmodus. Das Gerät wird automatisch abgeschaltet, wenn es 15 Minuten lang nicht benutzt wird. Vor dem Abschalten ertönt dreimal ein Ton. • Messgeschwindigkeit: die Messungen werden 3 mal pro Sekunde erneuert. • Temperatur: Betriebstemperatur: 0°C~30°C Lagerungstemperatur: -20°C~60°C • Batterie: eine 9 V Batterie, Typ 6F22. •...
- Seite 53 Deutsch • Vor der Anwendung des Messgerätes prüfen Sie das Gehäuse. Benutzen Sie das Gerät nicht, falls es beschädigt ist, oder beim abgenommenen Gehäusedeckel (bzw. eines seiner Teile). Prüfen Sie, ob es keine Risse gibt und keine Plastikteile fehlen. Beachten Sie besonders den Zustand der Isolierung der Anschlüsse.
- Seite 54 Deutsch • Beim Gebrauch der Testanschlüsse halten Sie die Finger hinter dem Handschutz. • Vor der Prüfung des Widerstands, der Kontinuierlichkeit, der Dioden und des Stroms schalten Sie die Stromversorgung ab und entladen Sie alle Hochspannungskondensatoren. • Wechseln Sie unverzüglich die Batterie, sobald die Batterieanzeige aufleuchtet. Beim Betrieb mit entladener Batterie können die Messangaben fehlerhaft sein und somit Stromschlag oder Verletzungen verursacht werden.
-
Seite 55: Gleich- Und Wechselstromspannungsmessungen
Deutsch Verzögerung • Ein-/Ausschalter für die Verzögerungsfunktion. Im Display erscheint H, wenn der Wert eingestellt wird θHz • Umschalten zwischen Hz und Belastungszyklus % , wenn die Anzeige in einer der Positionen %Hz, V oder A ist. NULL • Die Einstellung vom Display in den Null-modus vor der Messung von Gleichstrom. - Seite 56 Deutsch Anmerkung. Zeigt das Messgerät bei Bereich 66 A nicht 00,00, drücken Sie die Nulltaste, um das Gerät auf Null-niveau einzustellen. Wenn im Bereich 1000 A die angezeigte Messung 0 ist, darf die Nulltaste nicht gedrückt werden. Wechselstromspannungsmessungen (siehe Abb. 3) 1.
-
Seite 57: Anmerkung
Deutsch Widerstandsmessungen (siehe Abb. 1) 1. Schließen Sie den roten Testleiter an die Klemmbuchse VΩHz und den schwarzen Testleiter an die Buchse COM an. 2. Bringen Sie den Drehschalter in die Position Ω. Auf dem Display erscheint Ω. 3. Drücken Sie die Auswahltaste, um die Widerstandsfunktion zu wählen. Auf dem Display erscheint Ω. - Seite 58 Deutsch 2 Bringen Sie den Drehschalter in die Position Hz-Belastungs-%. 3. Drücken Sie die θHz-taste, um Hz oder Belastungszyklus zu wählen. Hz oder % erscheint auf dem Display. 4. Schließen Sie die Testleiter ans Messobjekt an. Der gemessene Wert erscheint auf dem Display. 5.
-
Seite 59: Kontinuierlichkeitsprüfung
Deutsch 4. Zur Ablesung der Messwerte des entstandenen Spannungsfalles an jedem Halbleiterteil schließen Sie den roten Testleiter an die Anode des Teiles und den schwarzen Testleiter an die Kathode des Teils an. Der gemessene Wert erscheint auf dem Display. Kontinuierlichkeitsprüfung (siehe Abb. - Seite 60 Deutsch 2. Schalten Sie das Gerät aus, indem Sie den Schalter in die Position AUS bringen. 3. Entfernen Sie die Schraube und nehmen Sie den Gehäuseunterteil vom - oberteil ab. 4. Ersetzen Sie die Batterie durch eine neue 9 V Batterie (Typ 6F22). 5.
