Konfiguration Der Eingänge; Konfiguration Der Hart-Eingänge - Endress+Hauser Proservo NMS81 Kurzanleitung

Proservo NMS81
7.5 Konfiguration der Eingänge
7.5.1 Konfiguration der HART-Eingänge
1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

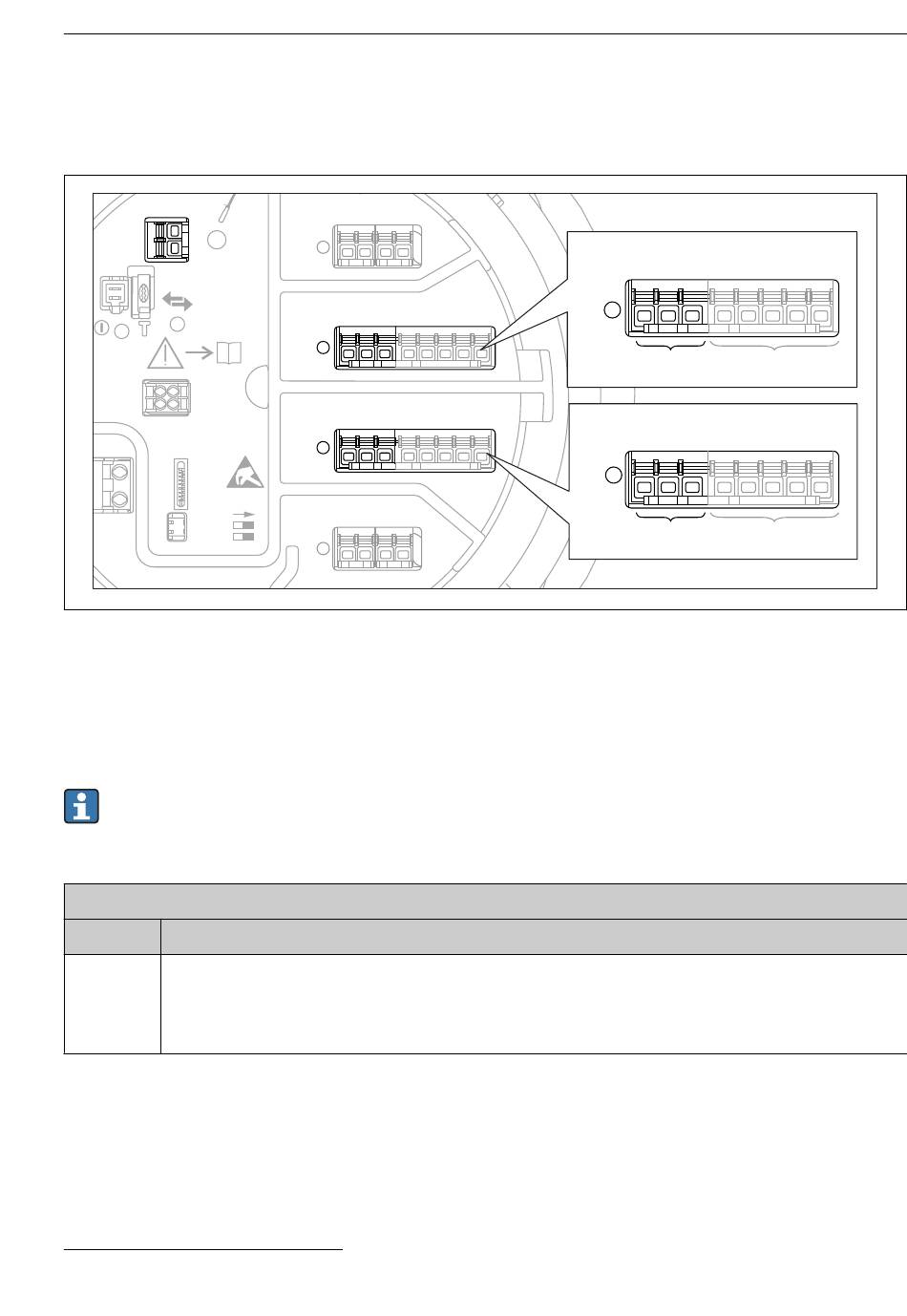

 28 Mögliche Anschlüsse für HART-Schleifen
B Analog I/O-Modul in Slot B (Verfügbarkeit abhängig von Geräteausführung)
C Analog I/O-Modul in Slot C (Verfügbarkeit abhängig von Geräteausführung)
E Der Ausgang ist HART Ex (in allen Geräteausführungen verfügbar)
HART-Geräte müssen konfiguriert werden und über ihre eigene Benutzeroberfläche eine
eindeutige HART-Adresse
den.
Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O
Parameter Bedeutung / Maßnahme
Betriebsart Wählen Sie:
• HART Master+4..20mA Eingang, wenn nur ein HART-Gerät an diesen Messkreis angeschlossen ist.
In diesem Fall kann das 4-20mA-Signal zusätzlich zum HART-Signal verwendet werden.
• HART Master, wenn bis zu 6 HART-Geräte an diesen Messkreis angeschlossen sind.
2) Die aktuelle Software unterstützt keine HART-Geräte mit der Adresse 0 (Null).
Endress+Hauser
D
1 2 3 4
C
1 2 3 4
B
1 2 3 4
on
A
1 2 3 4
2)
erhalten, bevor sie an Proservo NMS8x angeschlossen wer-
C
5 6 7 8
5 6 7 8
B
Inbetriebnahme
1 2 3 4 5 6 7 8
C1-3 C4-8
1 2 3 4 5 6 7 8
B1-3 B4-8
A0032955
57
