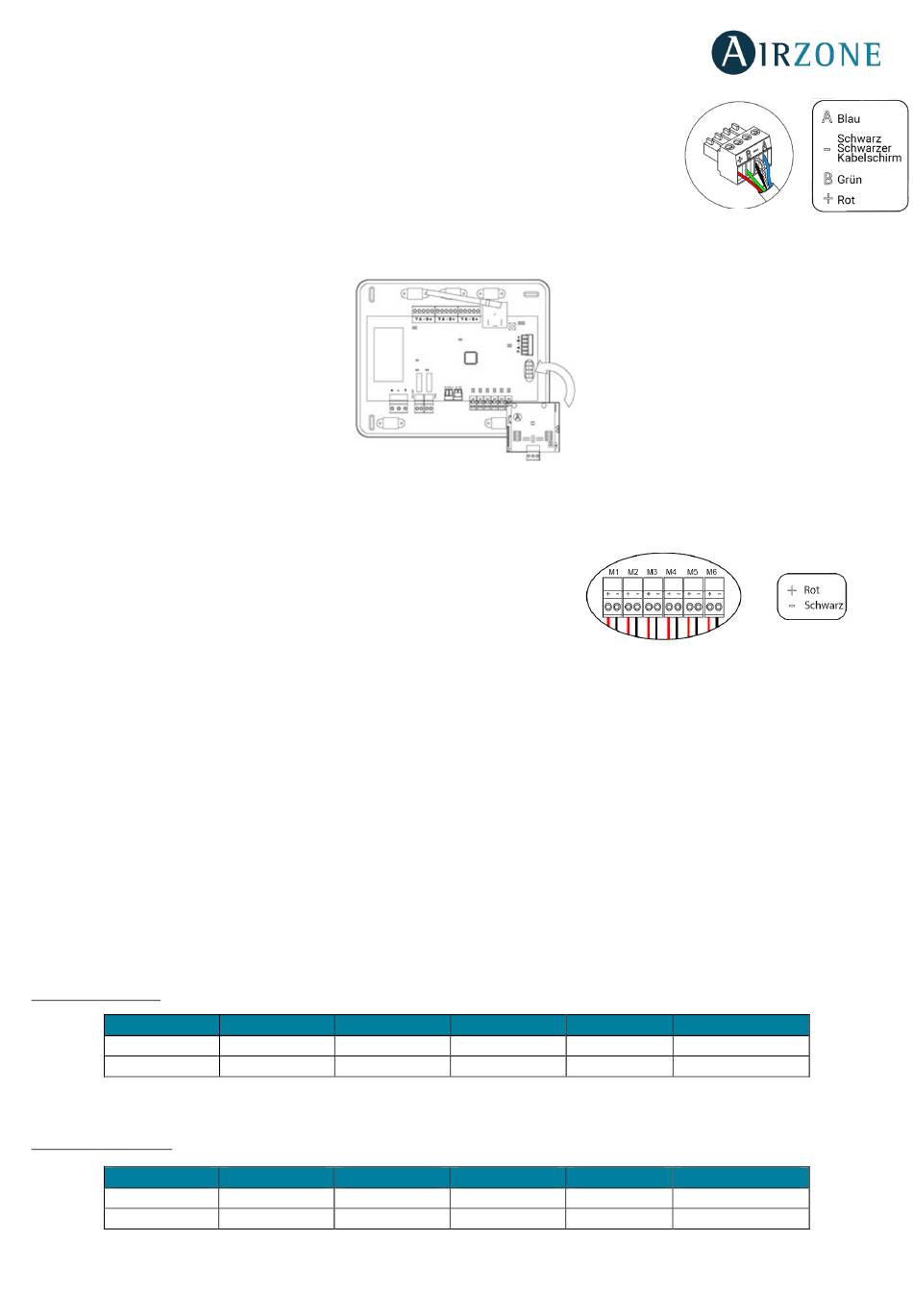

Er verfügt über 1 Klemme mit 4 Pins für den Anschluss des Maschinenbusses. Der Anschluss
der Elemente erfolgt Punkt für Punkt. Befestigen Sie die Kabel mithilfe der Klemmschrauben
und achten Sie auf den Farbcode.
Hinweis: Für die Elemente mit externer 110/230-V-Versorgung müssen lediglich die Pole „A", „B"
und „Schwarzer Kabelschirm" am Verbindungsbus angeschlossen werden. Schwarzer Kabelschirm
nur am Stecker an der Laufsteg-Seite anschließen.
Für den Anschluss integrierter Gateways trennen Sie bitte die Maschinenbusklemme ab und lassen den Kontakt und den
Befestigungsstab des Gateways einrasten.
Motorausgänge
Die 12-V-Motorausgänge ermöglichen den Anschluss der motorisierten Airzone-Elemente aller Zonen zur Verwaltung über die
Systemzentrale, höchstens 8 Motorisierungen pro Zentrale, bis zu 2 Motorisierungen pro Ausgang.
Sie verfügen über 6 Klemmen mit 2 Pins für den Anschluss der Motorausgänge.
Befestigen Sie die Kabel mithilfe der Klemmschrauben und achten Sie auf den
Farbcode.
Alarmeingang
Der Eingang legt den Stopp-Modus im Klimatisierungsgerät fest, wobei bei Alarmmeldung alle Systemventile schließen und
den Betriebsmodus blockieren. Dieser Eingang ist als normal-geschlossen konfiguriert. Zum sachgemäßen Betrieb des Systems,
wird der Kontakt ab Werk mit Brücke ausgeliefert.
Temperatursonden-Kontakt
Ermöglicht die Messung der Rücklauftemperatur einer Klimaanlage mithilfe einer externen Sonde. Die Verwendung der Sonde
wird bei elektromechanischen und NO-Inverter-Anlagen, in denen die Rücklauftemperatur der Anlage kontrolliert werden
muss, empfohlen.
KWL/Kessel-Kontakt
Der Ausgang kann zur Steuerung mechanischer Zwangslüftungsanlagen (KWL) und zur Verwaltung eines Kessels konfiguriert
werden. (Siehe Abschnitt Menü Erweiterte Konfiguration Blueface-Thermostat, Systemparameter).
KWL-Konfiguration
Status
Abruf EIN
Abruf AUS
Kessel-Konfiguration
Status
Abruf EIN
Abruf AUS
Stopp Lüftung
KWL AUS KWL EIN
KWL AUS KWL EIN
Stopp Lüftung
KESSEL AUS KESSEL AUS
KESSEL AUS KESSEL AUS
Kälte Wärme Luft
KWL EIN KWL EIN
KWL EIN KWL EIN
Kälte Wärme Luft
KESSEL AUS KESSEL AUS
KESSEL AUS KESSEL AUS
Wärme strahler
KWL EIN
KWL EIN
Wärme strahler
KESSEL EIN
KESSEL AUS
