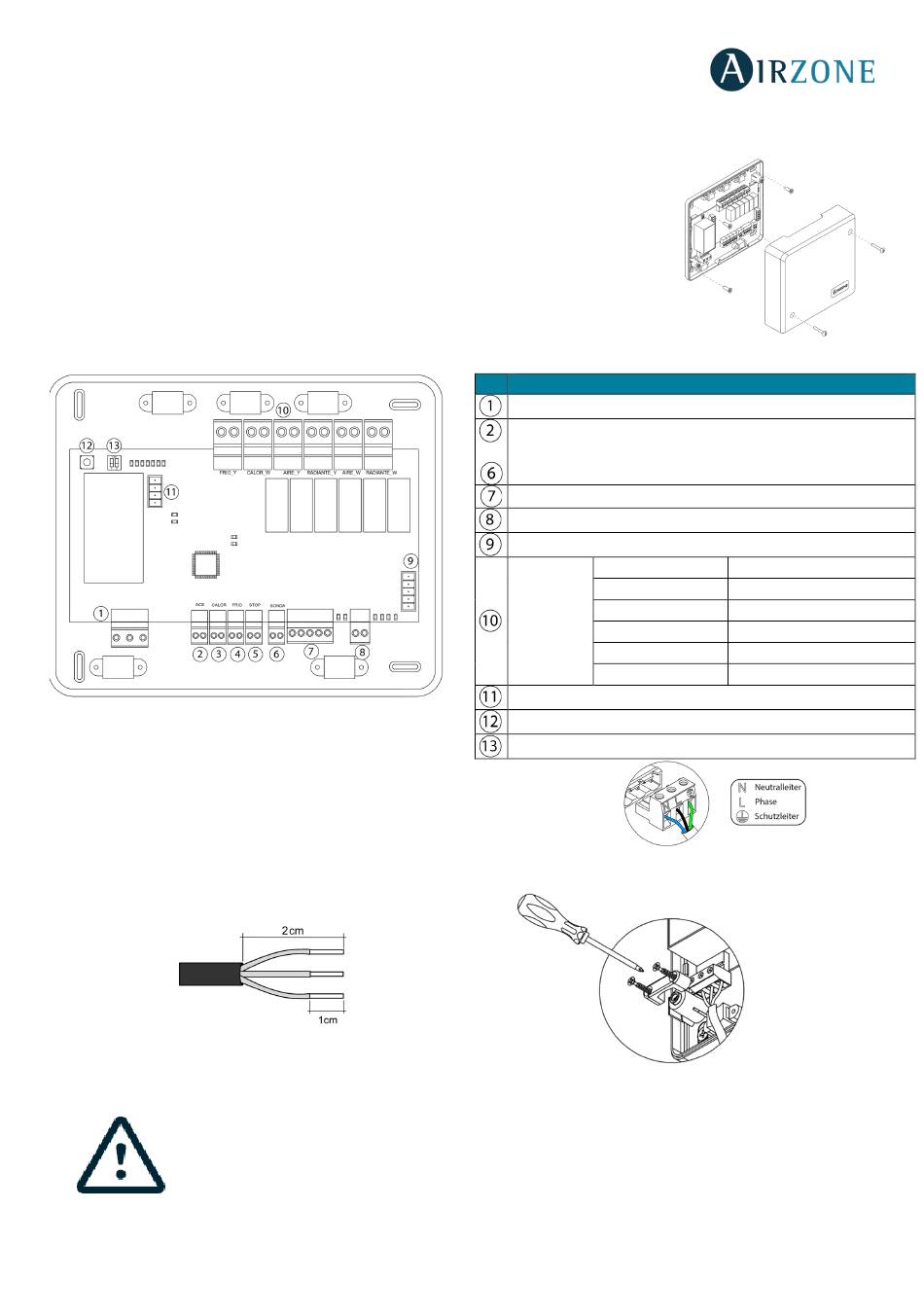

STEUERZENTRALE PRODUKTION AIRZONE (AZX6CCP)

Montage

Die Steuerzentrale Produktion wird im Anschraubkasten zur Befestigung an Oberflächen
geliefert. Anbringung und Installation des Elements müssen gültige Elektronik-Vorschriften
erfüllen. Beachten Sie die folgenden Schritte bei der Installation der Zentrale:
•
Bringen Sie die Steuerzentrale Produktion nahe des zu steuernden Geräts an.
•
Schrauben Sie die Abdeckung ab, um die Rückseite an der Wand zu befestigen.
•
Nach Durchführung aller Anschlussarbeiten schrauben Sie die Abdeckung wieder an.

Anschluss

Die Steuerzentrale Produktion wird an den Haustechnikbus der Zentrale angeschlossen.
Versorgungskontakt
Über diesen Kontakt erfolgt die Versorgung der Produktions-Steuerzentrale und
folglich der an sie angeschlossenen Elemente. Externe Stromversorgung 110/230
VAC. Der Anschluss erfolgt über eine 3-Pin-Klemme. Befestigen Sie die Kabel mithilfe
der Klemmschrauben und achten Sie auf den Farbcode. Befestigen Sie die Kabel zur
Sicherheit am Halter der Zentrale.
In die Verkabelung der externen Stromversorgung des Systems muss gemäß den entsprechenden
lokalen und nationalen Vorschriften ein Hauptschalter oder sonstige Abschaltvorrichtung eingebunden
werden, die eine konstante Trennung aller Pole aufweisen. Das System wird automatisch neu gestartet,
wenn der Hauptstrom ausgeschaltet ist. Für die Stromversorgung des Systems nutzen Sie einen
unabhängigen Stromkreis der zu steuernden Anlage.
Nr.
Stromversorgung
Digitale Eingänge
...
Außen-Haustechnikbus 2
Innen-Haustechnikbus
Außen-Haustechnikbus 1
FRIO_Y
CALOR_W
AIRE_Y
Steuerun
gsrelais RADIANTE_Y
AIRE_W
RADIANTE_W
Gatewaybus Aerothermie
SW1
SW2
Beschreibung
Kältemodus
Wärmemodus
Kaltluft-Abruf
Abruf Kältestrahler
Wärmeabruf Luft
Wärmeabruf Heizkörper
