Spannungsversorgung
Anschluss der Spannungsversorgung
Der Anschluss der Spannungsversorgung erfolgt über einen 3- bzw. 4-poligen steckbaren
Klemmenblock. Verwendbarer Kabelquerschnitt 0,25 bis 2,5 mm
0.57 - 0.79 Nm (5 - 7 in.lb.).
Die Spannungsversorgung ist potentialgebunden. Die Signalleitungen der Ethernet TP-
Schnittstellen sind potentialgetrennt.
Hinweis
Stecken und Ziehen der Spannungsversorgung unter Spannung ist nicht zulässig.
Kodierung
Beim SCALANCE X204RNA EEC sind der mitgelieferte Stecker und die Buchse am Gerät für die
Spannungsversorgung zueinander passend kodiert.
Der Stecker und die Buchse für den Meldekontakt sind gegensätzlich zum Anschluss der
Spannungsversorgung kodiert. Die Stecker für Spannungsversorgung und Meldekontakt
können dadurch nicht vertauscht werden.
Sie können unkodierte Stecker in kodierten Buchsen sowie kodierte Stecker in unkodierten
Buchsen verwenden.

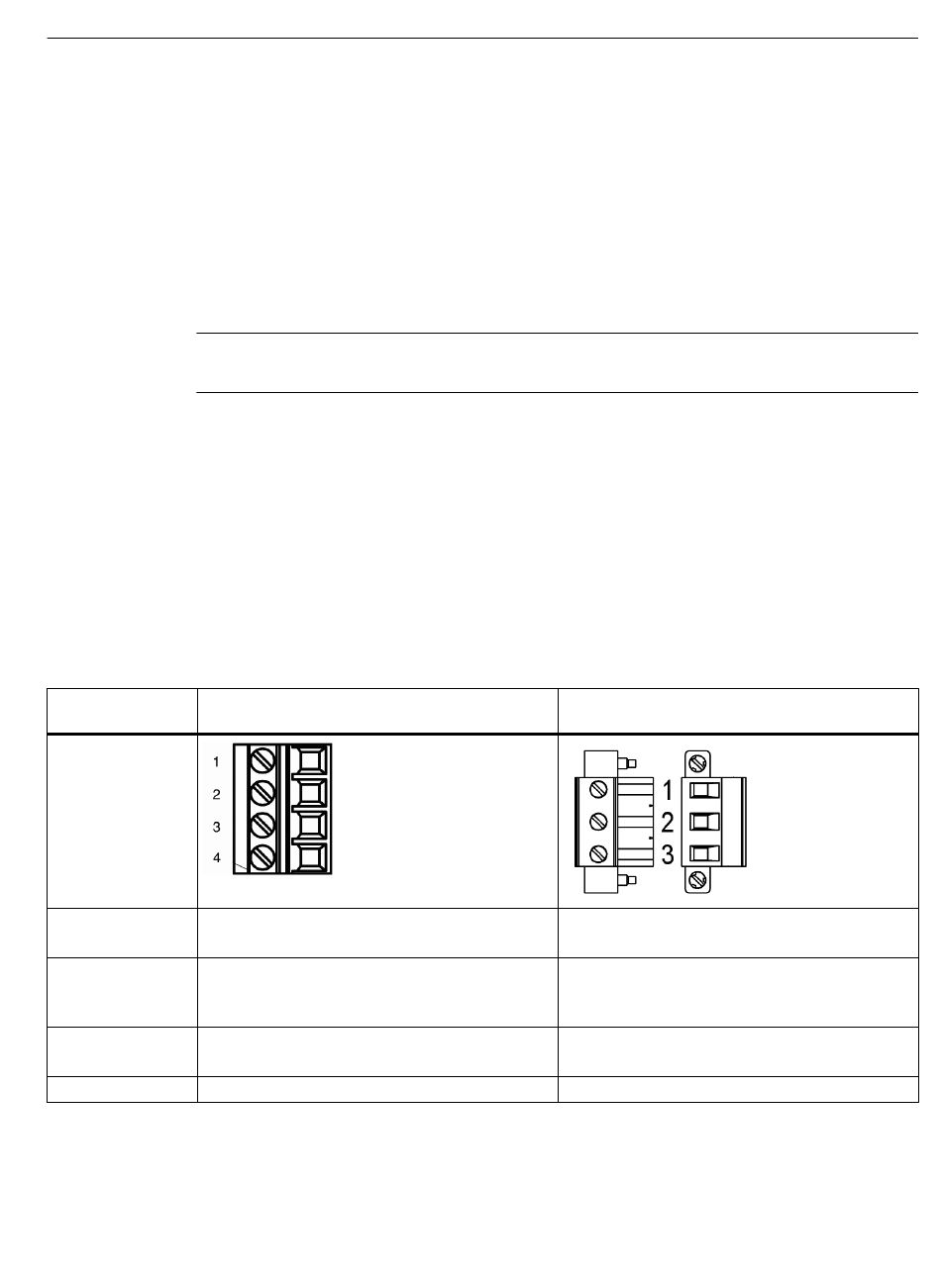

Pinnbelegung
Pinnummer
Belegung SCALANCE X204RNA (PRP und HSR)
Pin 1
L1 DC +24 V
Pin 2
M1
Pin 3
M2
Pin 4
L2 DC +24 V
SCALANCE X-200RNA
Betriebsanleitung, 04/2022, C79000-G8900-C342-07
7.2 Spannungsversorgung
. Zulässiges Anzugsmoment
2
Belegung SCALANCE X204RNA EEC (PRP und
HSR und PRP/HSR)
PE
Kodierung an der Buchse
L1 DC +24 V...+250 V
L1 AC 100 V ... 240 V
Kodierung am Stecker
N1
Kodierung an der Buchse
-
Anschließen
73
